Dettagli dei prodotti

Casa Prodotti

Marchio:	HongCe
Numero di modello:	HC9910C
MOQ:	1 set
prezzo:	Negotiatable
Condizioni di pagamento:	T/T, L/C
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

Calibration Certificate (Cost Additional)

Numero di stazioni:

6 stazioni

Prova corrente:

0-40 A CA

Tensione di uscita:

12 V CA a 40 A

Sensore di temperatura:

Termocoppia di tipo T (Cu-CuNi)

Intervallo di temperatura:

Da 0°C a +200°C

Precisione della temperatura:

±0,3°C o ±0,5% della lettura

Alimentazione elettrica:

CA 380 V ±10%, 50 Hz, trifase a 5 fili

Peso netto:

Circa 420kg

Imballaggi particolari:

Custodia in compensato per esportazione con inserto in schiuma ad alta densità, barriera contro l

Evidenziare:

IEC 60884-1 Sistema di misura dell'innalzamento della temperatura

Sistema di misura dell'aumento di temperatura delle 6 stazioni

Descrizione di prodotto

Sistema di misurazione dell'aumento della temperatura con termocoppia a sei canali 0-40A Sorgente di corrente lineare

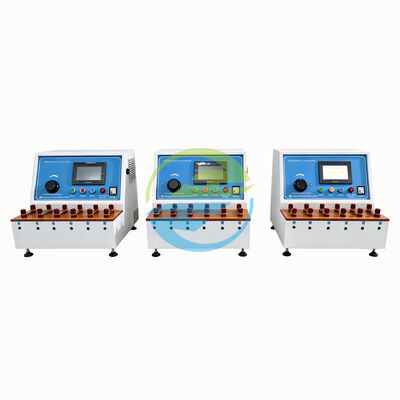

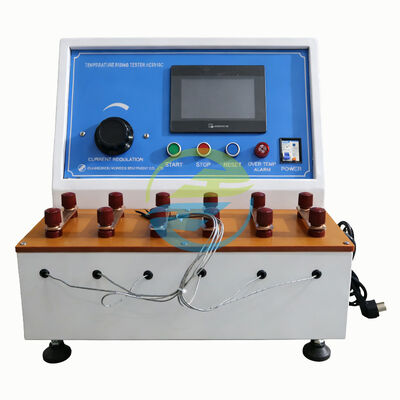

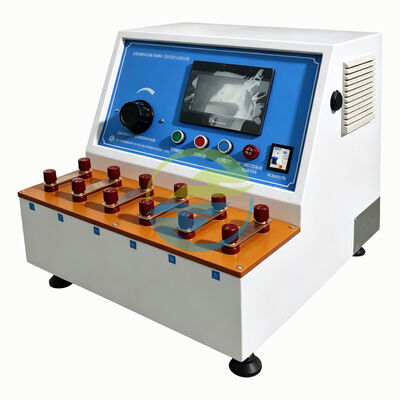

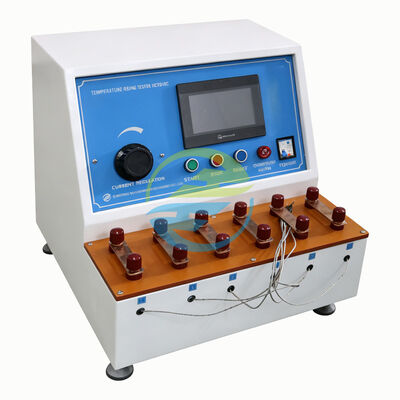

Visualizzazione del prodotto

Il tester di aumento della temperatura di corrente regolabile 0-40A a sei stazioni di HongCe è uno strumento di valutazione termica di precisione progettato per misurare l'aumento della temperatura in prese, prese, connettori,terminali, e contatti elettrici in condizioni di corrente nominale continua. pienamente conforme alle norme internazionali, tra cui IEC 60884-1, IEC 60669-1 e IEC 60309-1, questo sistema fornisce precisi,dati ripetibili sulle prestazioni termiche essenziali per la certificazione della sicurezza del prodotto e la valutazione della qualità.

Caratteristiche chiave

Sei stazioni di prova indipendenti:ciascuna con sorgenti di corrente lineare dedicate che forniscono 0-40A AC con < 1% THD
Sistema di termocoppia di precisione a 36 canali:Termocoppie di tipo T con compensazione indipendente di giunzione a freddo e isolamento galvanico
Determinazione automatica dell'equilibrio termico:L'algoritmo controllato da un PLC secondo la norma IEC 60884-1, punto 19.3
Compensazione della temperatura ambiente:PT100 RTD di riferimento con precisione ± 0,1°C
schermo touch HMI a colori da 10 pollici:Monitoraggio in tempo reale con tendenze multicanale
Registrazione completa dei dati:Intervalli di registrazione configurabili con capacità di esportazione CSV
Protezione da sovratemperature:soglie configurabili dall'utente con riduzione automatica della corrente
Edilizia industriale:raffreddamento ad aria forzata con controllo termostatico

Funzioni di prova

IEC 60884-1 Sezione 19 Prova dell'aumento della temperatura
IEC 60669-1 Articolo 18 Valutazione dell'aumento della temperatura degli interruttori
Mappa termica multipunto per l'identificazione dei punti caldi
Analisi comparativa delle prestazioni termiche
Studi di stabilità termica di lunga durata
Campionamento dei lotti di produzione per il controllo della qualità

Specifiche tecniche

Parametro	Specificità
Stazioni di prova	6 stazioni indipendenti, espandibili
Corrente di prova	0-40A CA, accuratezza ±0,5%, THD < 1%
Voltaggio di uscita	12V CA a 40A (480 VA per stazione)
Sensori di temperatura	Termocoppie di tipo T con riferimento ambiente PT100
Canali di temperatura	36 canali in totale (6 per stazione), isolamento galvanico 500V CC
Intervallo di temperatura	0°C a +200°C, precisione ±0,3°C
Sistema di visualizzazione	schermo touch TFT HMI a colori da 10 pollici 1024×600
Fornitore di energia	AC 380V ±10%, 50Hz, trifase, massimo 4 kVA
Esportazione dei dati	USB 2.0 (CSV), RS-232, opzionale RS-485 Modbus RTU
Dimensioni	1400 × 800 × 1700 mm (W × D × H)
Peso	Circa 420 kg

Oggetti di prova compatibili

Stagni per uso domestico (2.5A-16A a 250V CA)
Scattolatrici fisse e adattatori portatili
Accoppiatori per apparecchi (IEC 60320 C13/C14, C15/C16, C19/C20)
Collegatori industriali (CEI 60309, 16A/32A)
Termini di connessione e caselle di giunzione
Sottili di ricarica USB con convertitori AC-DC

Tecnologia di base

Fonte di corrente regolata lineare:Forma d'onda sinusoidale pura con THD < 1% elimina gli artefatti di riscaldamento armonico
Algoritmo di equilibrio termico automatico:Calcolo in tempo reale con finestra scorrevole elimina la variabilità del giudizio dell'operatore
Compensazione per congiunzione a freddo per canale:I singoli sensori RTD PT100 raggiungono una precisione del sistema di ±0,3°C

Rispetto delle norme internazionali

Norme	Articolo (s)	Requisiti
IEC 60884-1:2013	Articolo 19.1-19.4	Prova di aumento della temperatura con limiti: terminali ≤ 45K, metallo accessibile ≤ 40K
IEC 60669-1:2017	Articolo 18	Aumento della temperatura dell'interruttore: terminali ≤45K, ≤30K per gli interruttori ≤16A
IEC 60309-1:2021	Articolo 22	Aumento della temperatura per le prese di corrente industriali
GB/T 2099.1-2008	Articolo 19	Norma nazionale cinese equivalente a IEC 60884-1
BS 1363-1:2023	Articolo 17	Prova di aumento di temperatura standard del Regno Unito per i tappi BS 1363

Nota del costruttore:HongCe è un produttore di fabbriche certificato ISO 9001:2015 con capacità produttive interne complete, tra cui lavorazione CNC, trattamento termico, macinazione di precisione,servizi di calibrazioneTutte le attrezzature sono garantite per 12 mesi e il supporto tecnico per tutta la vita.
