| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | CE , Calibration Certificate(cost additional) |
| Numero di modello: | HC |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 4 mesi |
| Termini di pagamento: | L / C, T / T |
| Tasso di recupero dell'elio: | ≥98% | Stazione di prova: | Twostations per la prova interna ed esterna |
|---|---|---|---|
| Gas tracciante: | Azoto ed elio | Pressione di perdita dell'elio: | 1.5MPa |
| Punto di scarto: | 5.0E-7Pa.m3/sec. | ||
| Evidenziare: | attrezzatura della prova di tenuta dell'elio,prova di tenuta dell'elio |
||

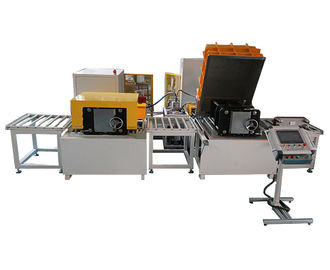

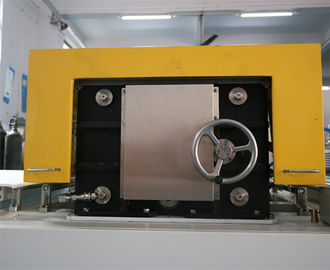

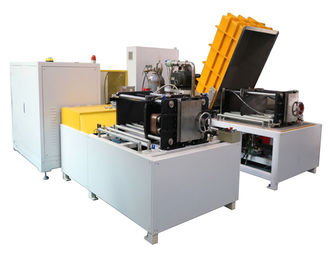

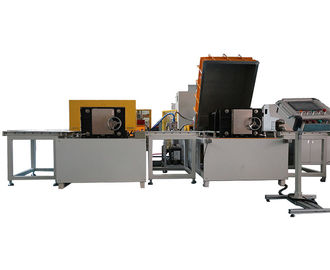

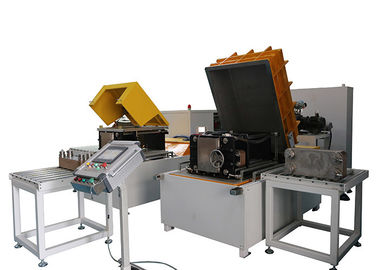

Attrezzatura automobilistica di prova di tenuta dell'elio dello scambiatore di calore del piatto con la struttura duplex
Questa attrezzatura di prova di tenuta dell'elio è adatta a rilevazione dell'ermeticità dello scambiatore di calore del piatto, che è utile per molte applicazioni industriali quali industria petrolifera, la fabbricazione della carta, la produzione di energia, il tessuto, la HVAC, la metallurgia, la chimica organica e l'automobile.
Principio e struttura dell'attrezzatura:
Secondo il principio fondamentale di rilevazione di perdita di elio, con elio come il gas tracciante, il sistema può individuare la perdita attraverso l'elio dei materiali di riempimento nella cavità di B dello scambiatore di calore del piatto nel ciclo interno di rilevazione di perdita. E nel ciclo esterno di rilevazione di perdita, l'elio sarà A e B allo stesso tempo riempiti per individuare la perdita della cavità. Con il rivelatore di perdita dell'elio, noi può determinare rapidamente ed esattamente l'accuratezza della perdita dello scambiatore di calore del piatto.
Il sistema adotta la struttura duplex, dispone il pezzo in lavorazione nella stazione interna di prova di tenuta per elaborare la rilevazione di perdita interna in primo luogo e poi spinge il prodotto nella stazione esterna di prova di tenuta attraverso la linea di trasmissione per elaborare la rilevazione. Per il pezzo in lavorazione della tre-cavità, durante il ciclo interno di prova di tenuta, l'elio del materiale di riempimento del sistema nella cavità di A per la rilevazione della perdita fra A B e corrente alternata. E durante il ciclo esterno di rilevazione di perdita, il sistema può individuare la perdita delle cavità. Questo sistema viene con il dispositivo di recupero dell'elio, può comprimere il costo di elio efficace.
Parametri tecnici: (sarà personalizzato secondo i requisiti del cliente)
| Pezzo in lavorazione | Calore-scambiatore del piatto |
| Stazione di prova di tenuta | Due stazioni: uno è per forza del pezzo in lavorazione e la prova di tenuta interna, l'altro è per la prova di tenuta esterna |
| Dimensione della camera di prova |
850*750*400mm Può essere installato un grande pezzo in lavorazione (620*500*250mm) o 2 piccoli pezzi in lavorazione (320*100*77mm) |
| Gas per la prova di tenuta lorda | Azoto |
| Pressione di perdita dell'azoto | 5.5MPa |
| Gas per la prova di tenuta fine | Elio 100% |
| Pressione di perdita dell'elio | 5.0MPa |
| Punto di scarto | 5.0E-7Pa.m 3/sec. |
| Tempo di ciclo | Richiede 8 ore per controllare 480 piccoli pezzi in lavorazione o 240 grandi pezzi in lavorazione |
| Tasso di recupero dell'elio | ≥98% |
