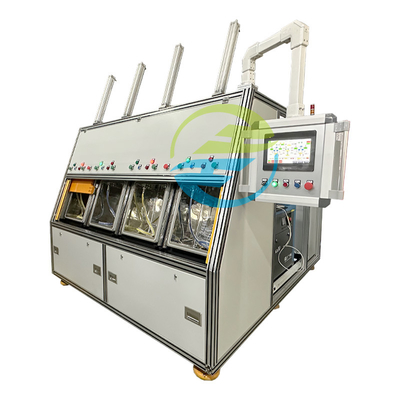

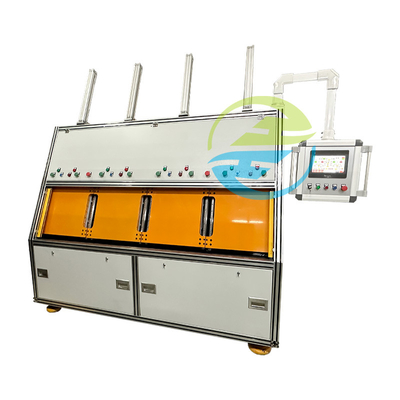

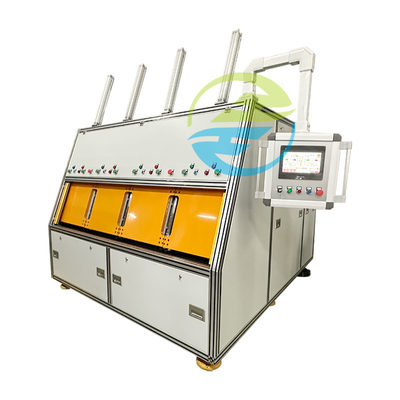

Sistema di rilevamento delle perdite di idrogeno e azoto a quattro camere per compressori di aria condizionata per automobili

Sistema di rilevamento delle perdite di idrogeno e azoto a quattro camere per compressori di aria condizionata per automobili

Io...Introduzione ai prodotti

Un sistema di rilevamento delle perdite di idrogeno-azoto a quattro serbatoi è un dispositivo utilizzato per rilevare le perdite di gas in parti automobilistiche o altre apparecchiature.Di solito consiste di quattro scatole di prova sigillate e dei corrispondenti dispositivi di rilevamento.Quando in uso, mettere le parti da testare nella scatola di prova e quindi rilevare se vi è una perdita di gas iniettando una miscela di idrogeno e azoto.

Questo sistema di rilevamento delle perdite utilizza una miscela di idrogeno e gas azoto come mezzo di rilevamento perché l'idrogeno è estremamente permeabile, rendendo più facile rilevare piccole perdite.Il gas nella camera di prova interagirà con il punto di fuga sulla superficie del componente da testare, e se vi è una perdita, il gas sarà rilevato dal dispositivo di rilevamento.

Secondo il principio di base di rilevamento delle perdite di idrogeno e azoto, l'idrogeno e l'azoto vengono utilizzati come gas tracciante per riempire il pezzo di lavoro in una camera a vuoto.il rilevatore di perdite di idrogeno e azoto può determinare in modo rapido e accurato la situazione di perdita del pezzo di lavoro con elevata precisione.

PArametri

Processo di lavoro

1- Installazione del pezzo e chiusura della scatola sottovuoto:

a. L'operatore inserisce il pezzo di lavoro nella camera a vuoto, collega l'interfaccia del pezzo di lavoro al connettore rapido all'interno della camera a vuoto e preme il pulsante di avvio.

b. Chiudere automaticamente la camera a vuoto e iniziare immediatamente il ciclo di rilevamento.

Nota: i dispositivi di protezione delle griglie sono installati su entrambi i lati della camera vuoto.assicurare che non vi siano oggetti che interferiscano con il movimento della camera a vuoto nell'area di chiusura.

2- Aspiratori in camera a vuoto e aspiratori di pezzi da lavorare:

a. Aspirare automaticamente la camera a vuoto fino a quando il livello di vuoto all'interno raggiunge la pressione di apertura impostata.

b. Allo stesso tempo, aspirare automaticamente il pezzo finché il livello di vuoto all'interno del pezzo non raggiunga il valore di vuoto impostato.

3. riempimento del pezzo di lavoro con idrogeno azoto, media perdita e rilevamento di perdite sottili

a. Riempire automaticamente il pezzo di lavoro con idrogeno e gas azoto alla pressione impostata fino a quando la pressione all'interno del pezzo di lavoro non raggiunge il valore impostato.

b. rilevamento di perdite medie: dopo il completamento del riempimento di idrogeno e azoto, il pezzo viene automaticamente mantenuto sotto pressione;e se vi è una perdita media è determinata in base al valore di caduta di pressione all'interno del pezzo:

Se il valore di caduta di pressione all'interno del pezzo di lavoro supera l'intervallo impostato, il processo di rilevamento delle perdite viene interrotto e l'interfaccia di funzionamento indica una perdita media e recupera il gas.

c. Dopo aver completato la media perdita, effettuare il giudizio della micro perdita:

Se il rilevatore di perdite rileva un segnale di idrogeno e di azoto superiore al valore impostato nella camera a vuoto, esso indica che vi è una perdita fine nel pezzo da lavorare;e un segnale di indicazione di perdita fine è fornito sull'interfaccia di funzionamento.

Se il rilevatore di perdite non rileva segnali di idrogeno e azoto superiori al valore impostato nella camera a vuoto, indica che il pezzo è stato superato;e viene fornito un segnale qualificato sull'interfaccia di funzionamento.

4. Inflazione della camera a vuoto

a. riempire automaticamente la camera a vuoto di atmosfera.

b. Allo stesso tempo, l'idrogeno e l'azoto all'interno del pezzo vengono recuperati automaticamente.

5. Scarico del pezzo

a. Se la prova è approvata:

La porta della camera a vuoto si apre automaticamente e l'operatore disattacca l'articolazione all'interno della camera dall'interfaccia del pezzo.

b. Se la prova fallisce:

Se si preme manualmente il pulsante di conferma, la porta della camera a vuoto si apre automaticamente.

c. Se durante il processo di rilevamento si verifica un allarme:

Premere manualmente il pulsante di conferma. La porta della camera a vuoto si apre automaticamente. Premere il prompt del messaggio di guasto sul touch screen per cancellare lo stato dell'allarme e quindi riprovare il pezzo.

Nota: Per la selezione dei prodotti con perdita rilevata: 1. rimuovere un pezzo e lasciarne uno. 2. continuare a testare un pezzo rimasto nella camera secondo il normale metodo di funzionamento.Questo ciclo continua fino a quando viene rilevato un particolare pezzo di lavoro che perde.
