Dettagli:
Termini di pagamento e spedizione:
|
| Rivelatore dell'elio: | Agilent/Leybold/Inficon | Tasso di rilevazione di perdita: | 1.05E-6Pa.m3/sec |
|---|---|---|---|
| Ciclo di prova: | 15s/pc | Tasso di recupero dell'elio: | ≥95% |
| Evidenziare: | rilevazione di perdita dell'elio,prova di tenuta dell'elio |
||

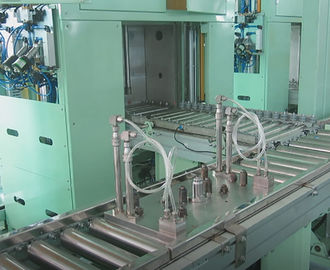

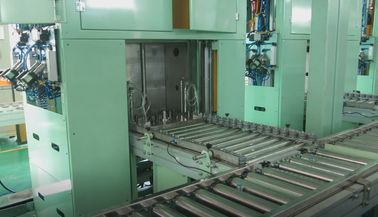

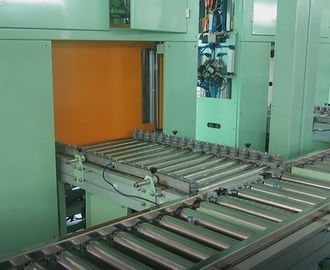

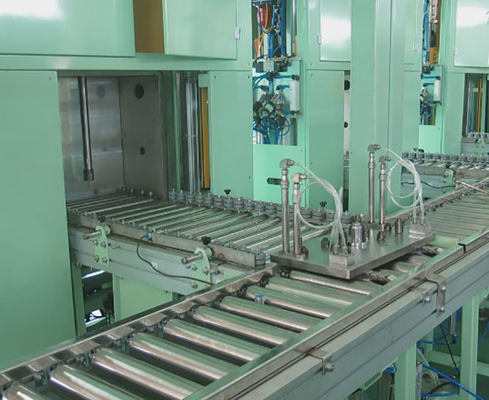

Linea automatica di rilevazione di perdita dell'elio della camera di vuoto per le componenti automobilistiche del condizionamento d'aria
Il sistema altamente è automatizzato. Eccezione fatta per caricamento che scarica i pezzi in lavorazione, altri punti automaticamente sono controllati ed azionati dal sistema, includente:
pezzi in lavorazione automaticamente di pressione e di sigillatura, pezzi in lavorazione di aspirazione, trasformando rilevazione lorda di perdita, ordinante i prodotti GIUSTI di /NG dopo la rilevazione lorda di perdita ed elio che riempie nel pezzo in lavorazione;
trasferisca automaticamente il pezzo in lavorazione nelle camere a vuoto, elaborando la rilevazione fine di perdita ed automaticamente discrimini i risultati dei test;
separazione dei prodotti GIUSTI di /NG dopo rilevazione fine di perdita;
recuperi automaticamente il gas dell'elio.
Di conseguenza, soltanto un operatore è richiesto per il processo completo.
Indicatori tecnici di base:
| Provi il pezzo in lavorazione | Componenti condizionatore d'aria/automobilistiche |
| Dispositivo del pezzo in lavorazione | Su misura secondo il pezzo in lavorazione del cliente, dispositivi differenti per abbinare i prodotti differenti |
| Procedure di operazione |
1. Pezzo in lavorazione del carico (manuale) 2. Il morsetto, guarnizione, il vuoto, individua la perdita lorda, ordina i prodotti di OK/NG dopo rilevazione lorda di perdita, riempie l'elio nel pezzo in lavorazione (automatico) 3. Individui la perdita fine (quattro stazioni, automatici), il pezzo in lavorazione di specie OK/NG dopo rilevazione fine di perdita (automatica) 4. Recuperi l'elio (automatico, facoltativo), liberi il dispositivo del pezzo in lavorazione (automatico) 5. Scarichi il pezzo in lavorazione (manuale) |
| Camere a vuoto | La quantità può essere personalizzata, ogni camera può individuare un pezzo in lavorazione |
| Gas tracciante | Elio |
| Pre-vuoto del pezzo in lavorazione | PA ≤500 |
| Pressione per la prova di tenuta fine |
1,5 MPa, regolabile discendente (o cusotmized secondo i requisiti di prova del cliente) |
| Pressione per la prova di tenuta lorda |
1.2~2.5 MPa (o cusotmized secondo i requisiti di prova del cliente) |
| Punto di scarto |
uguale 2g/a (R134a) a 1.05E-6Pa.m3/sec. (o cusotmized secondo i requisiti di prova del cliente) |
| Ciclo di prova |
15s/pc (o cusotmized secondo i requisiti di prova del cliente) |
| Recupero dell'elio (facoltativo) | Sistema di riciclaggio automatico, recupero rate≥95% dell'elio |
Funzioni di base:
L'operatore mette il pezzo in lavorazione sul dispositivo ed il sistema può completare l'intero programma del sigillamento, aspirazione, individuando la perdita lorda, ordinando il pezzo in lavorazione di OK/NG dopo l'elio lordo di rilevazione e di riempimento di perdita nel pezzo in lavorazione fuori della camera di vuoto; individuando perdita fine del pezzo in lavorazione nella camera di vuoto, ordinante il pezzo in lavorazione di OK/NG dopo la rilevazione fine di perdita; recupero dell'elio, pezzo in lavorazione unclamping. Il ciclo di produzione è veloce e l'accuratezza di rilevazione di perdita è alta.
Configurazione principale:
La configurazione principale dell'attrezzatura usa varie componenti industriali importate di nome di marca e può assicurare la protezione sufficiente dalla qualità delle componenti all'affidabilità globale dell'attrezzatura. I materiali delle parti meccaniche sono fatti dei materiali eccellenti e la tecnologia della trasformazione ad alto livello assicura l'affidabilità dell'attrezzatura.
| Nome | Marca |
| Struttura di attrezzatura | HongCe |
| Camere a vuoto | HongCe |
| Dispositivi del pezzo in lavorazione | HongCe |
| Pulsometro | AGILENT/LEYBOLD (FACOLTATIVO) |
| Vacuometro | AGILENT/LEYBOLD/INFICON (FACOLTATIVI) |
| Rivelatore di perdita | AGILENT/LEYBOLD/INFICON (FACOLTATIVI) |
| Elettrovalvola | FESTO |
| Sensore di pressione | DRUCK |
| Cilindro | SMC |
| Recupero dell'elio e dispositivo d'amplificazione | HongCe |
| SpA | OMRON |
| Un touch screen di 10 ″ | OMRON |
| Componenti elettriche | FUJI, SCHNEIDER, MITSUBISHI ed ecc. |
| Tubi e montaggi | Fatto in Cina |
| Foro della perdita dell'attrezzatura | HongCe |
| Foro della perdita di calibratura del sistema | HongCe |
