Banco di prova relè conforme a IEC 61810 con ingresso AC380V e accuratezza di livello 0.2

Descrizione del prodotto

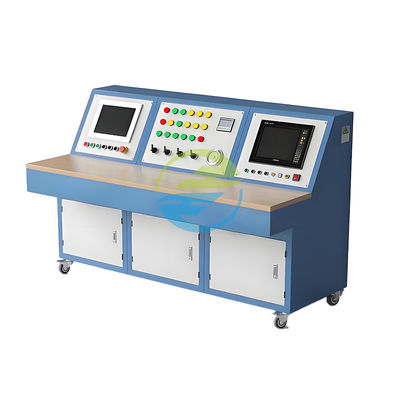

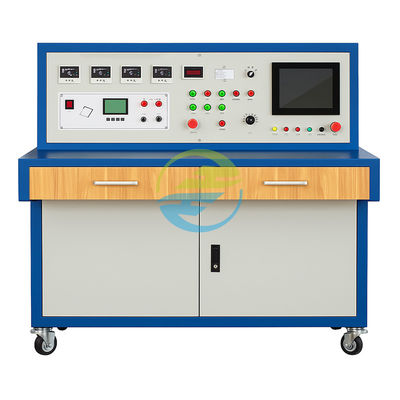

L'HCRTB-004 Relay Test Bench è un tester integrato di componenti elettrici ad alta precisione progettato per testare le prestazioni di vari relè e componenti di commutazione.Raccoglie e elabora automaticamente i dati di prova, e contemporaneamente visualizza, genera report e stampa dati. Offre un funzionamento conveniente e risultati di prova affidabili, soddisfacendo le esigenze di test di una vasta gamma di componenti elettrici.

Applicazioni del prodotto

• È utilizzato principalmente nei veicoli ferroviari e della metropolitana. It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, relè intermedi, relè di tensione, relè di corrente, relè termici, interruttori di aria e relè di tempo per garantire che le prestazioni dei componenti soddisfino gli standard.

Caratteristiche del prodotto

• Prova completa: comprende i parametri fondamentali quali i valori di pull-in/drop-out/holding dei relè e dei contattori intermedi, i valori di surriscaldamento/sovracorrente del relè e i tempi di viaggio del relè,soddisfare le esigenze di prova di vari tipi di componenti.
• Alta automazione ed efficienza: completa automaticamente l'acquisizione, l'elaborazione, la visualizzazione e la stampa dei dati, riducendo le operazioni manuali e migliorando l'efficienza dei test e l'accuratezza dei dati.
• gamma di uscita flessibile: fornisce più uscite di tensione, tra cui DC 0-150V, DC 0-48V e AC 0-400V,per soddisfare i requisiti di tensione/corrente di diversi componenti e fornire una forte compatibilità.
• Misurazione ad alta precisione: utilizzando una progettazione di precisione di 0,2 livelli, questo garantisce un errore minimo di misura per parametri come la resistenza al contatto, la resistenza all'isolamento e la resistenza alla bobina,garantire un'elevata affidabilità dei dati.

Norma internazionale di riferimento

IEC 61810-1 "Relai e contattori - Parte 1: Disposizioni generali"

• Requisiti della clausola: la presente norma specifica la terminologia comune, le definizioni e le procedure di base per le prove dei relè e dei contattori.Le procedure di prova di questo prodotto sono conformi alle specifiche generali per la prova delle prestazioni dei componenti elettrici descritte nella presente norma..

IEC 61810-3 "Relai e contattori - Parte 3: metodi di prova per i relè elettromagnetici"

• Requisiti della clausola: specifica i metodi di prova per i parametri chiave dei relè elettromagnetici, quali il valore di funzionamento, il valore di rilascio e il valore di tenuta.La prova delle prestazioni operative di questo prodotto dei relè intermedi e dei contattori CA/CC è pienamente conforme alle norme di prova di cui alla presente clausola..

IEC 60947-5-1 "Apparecchi di commutazione e di controllo a bassa tensione - Parte 5-1: dispositivi di circuito di controllo ed elementi di commutazione"

• Requisiti della clausola: specifica i requisiti di prova per componenti quali relè e relè temporali nei circuiti di controllo.Le funzioni di prova del tempo di funzionamento del relè e di misurazione della resistenza al contatto di questo prodotto soddisfano i requisiti dettagliati della presente norma..

Parametri tecnici
