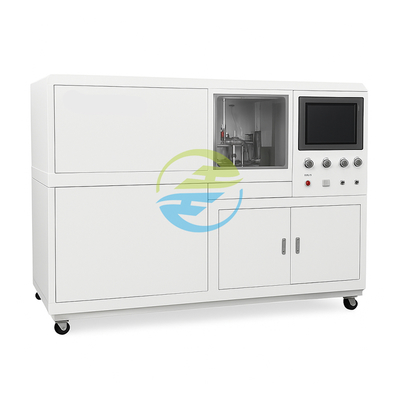

Tester di rilassamento del gas completamente automatico IEC 60255 Certificato Tester di portata intelligente da 0,6 a 4,2 m/s

Tester completamente automatico per relè a gas Certificato IEC 60255 0.6-4.2m/S Tester intelligente della portata

Descrizione del prodotto
L'HC-TRB-002 presenta un design integrato di livello industriale, che integra tre sistemi di tubi di rilevamento indipendenti (φ25/50/80mm), un'architettura di acquisizione dati ad alta velocità CAN bus e la tecnologia di stabilizzazione della corrente a conversione di frequenza vettoriale. Ciò consente il rilevamento completamente automatico e accurato della portata, del volume, della tenuta e della carenza di olio del relè a gas. Supporta anche valvole di interruzione dell'olio opzionali e un diametro di φ40.

Applicazione del prodotto
Fornisce una piattaforma di verifica di livello di laboratorio conforme agli standard IEC per le società elettriche, i produttori di trasformatori e le organizzazioni di test, garantendo un funzionamento affidabile dei relè a gas in caso di guasti del trasformatore (come scariche interne e rottura dell'olio), prevenendo incidenti gravi.

Caratteristiche principali del prodotto
Adattamento intelligente multi-calibro
Tre progetti di tubi indipendenti (φ25/50/80), ciascuno con sezioni di tubi rettilinei dedicati alla stabilizzazione del flusso, soddisfano le specifiche di misurazione dei fluidi ISO 5167.
Supporta relè a doppio galleggiante/aletta, compatibili con i principali modelli globali.
Sistema di rilevamento a errore zero
Conteggio impulsi della pompa di misurazione a ingranaggi: precisione di rilevamento del volume ±0,1 mL (superiore allo standard del settore di 1,0%).
Controllo del flusso a conversione di frequenza vettoriale: elimina le pulsazioni della pompa dell'olio, ottenendo una stabilità della portata di ±0,3% F.S.
Controllo di livello Industry 4.0
Touchscreen capacitivo da 19 pollici + sistema HMI, generazione di report A4/Wi-Fi con un clic.
Architettura CAN bus: raccoglie in modo sincrono tre coppie di segnali di gas pesanti/leggeri, con tempo di risposta alla diagnosi dei guasti di <50ms.
Protezione di sicurezza
Struttura in acciaio inossidabile 304 + grado di protezione IP54, sistema di riscaldamento della temperatura dell'olio (adattivo da -10°C a 50°C).
Meccanismo di bloccaggio a centraggio idraulico (deviazione di concentricità <±3mm) previene gli spruzzi di olio.

Standard di riferimento internazionali
IEC 60255-1:2022, Specifiche di prestazioni elettriche e sicurezza per relè, certificazione completa delle caratteristiche operative
ISO 5167-1:2022, Specifiche di misurazione per misuratori di portata a pressione differenziale, design conforme delle sezioni di tubi rettilinei per flusso costante
IEEE C57.104-2019, Analisi dei gas di guasto per apparecchiature immerse in olio, attivazione automatica della registrazione dello stato di carenza di olio
IEC 60529:2013, Gradi di protezione (codice IP), certificazione IP54 (a prova di polvere e spruzzi)

Specifiche tecniche
