IEC 60335 Tester di resistenza delle porte del frigorifero con controllo PLC

Tester di Durata Porte Frigorifero Iec 60335 Controllo Plc Motore Servo di Precisione

Introduzione al Prodotto

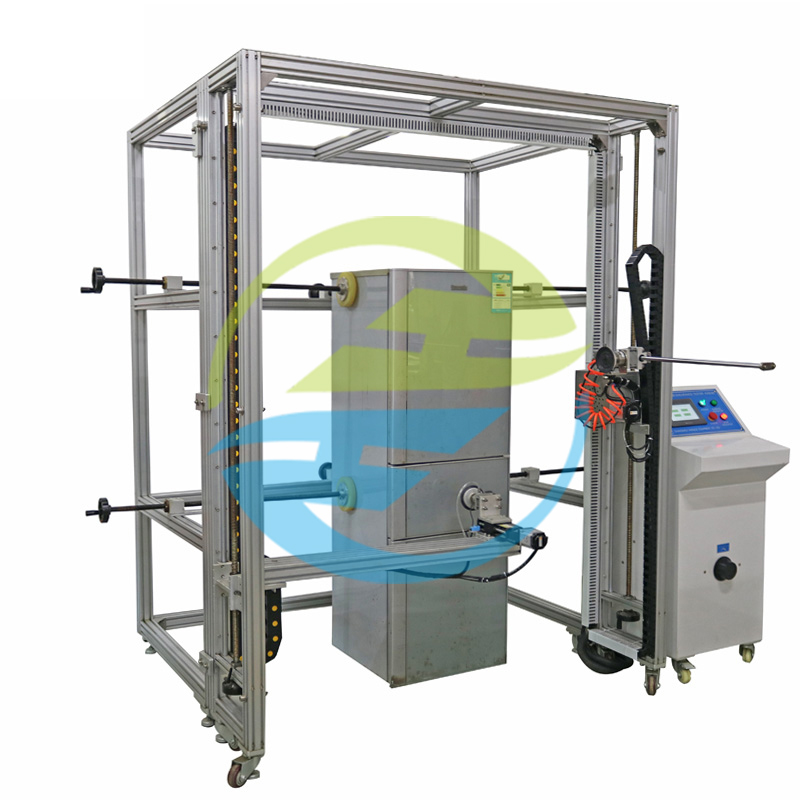

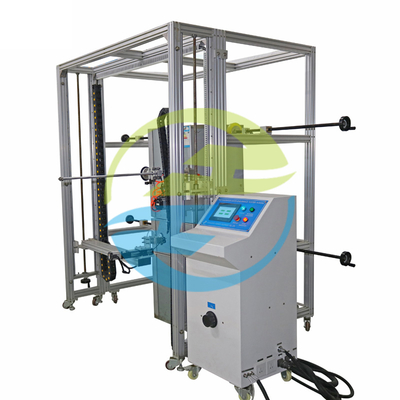

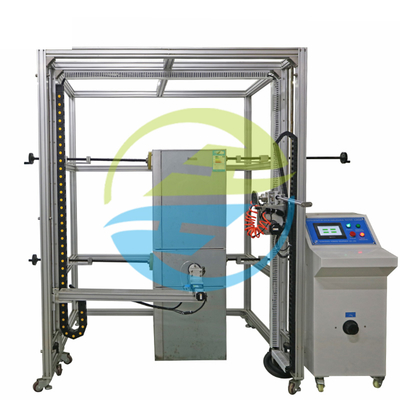

L'apparecchiatura di prova delle prestazioni di durata delle porte dei frigoriferi HJ0636C si concentra sulla simulazione dell'apertura e chiusura delle porte dei frigoriferi nell'uso a lungo termine per verificarne la resistenza strutturale e la durata.

• Descrizione del Prodotto: HJ0636C è un tester avanzato per la durata delle porte dei frigoriferi che utilizza una trasmissione meccanica di precisione e sistemi di controllo intelligenti per simulare accuratamente l'apertura e la chiusura quotidiana delle porte dei frigoriferi da parte dell'utente. L'apparecchiatura è in grado di eseguire decine di migliaia o addirittura centinaia di migliaia di cicli di test di apertura e chiusura sulle porte dei frigoriferi, monitorando al contempo indicatori chiave di prestazione come la deformazione della porta, l'usura delle cerniere e l'invecchiamento delle guarnizioni. La sua robusta struttura e i parametri di test programmabili garantiscono l'accuratezza e la ripetibilità dei risultati dei test, fornendo un supporto dati affidabile per l'ottimizzazione del design delle porte dei frigoriferi e la selezione dei materiali.
• Uso del Prodotto: Questa apparecchiatura è utilizzata principalmente per il controllo qualità delle linee di produzione di prodotti refrigeranti come frigoriferi, congelatori e cantinette per vino, la verifica dell'affidabilità nella fase di sviluppo di nuovi prodotti e i test di tipo prima del lancio del prodotto. Simulando condizioni d'uso estreme, è possibile valutare rapidamente la durabilità meccanica e l'affidabilità funzionale di componenti come porte di frigoriferi, cassetti e ante di armadi, e prevedere efficacemente la vita del prodotto, aiutando i produttori a scoprire e risolvere potenziali problemi di qualità prima che i prodotti vengano immessi sul mercato, e a migliorare la reputazione del marchio.

Punti salienti del prodotto

• Conformità agli standard internazionali: Seguire rigorosamente IEC 60335-2-24 e altri standard di sicurezza e prestazioni degli elettrodomestici per garantire il riconoscimento internazionale dei risultati dei test.
• Test paralleli multi-stazione: Supporta il test di più porte di frigoriferi contemporaneamente, migliorando notevolmente l'efficienza dei test e accorciando il ciclo di sviluppo del prodotto.
• Controllo ad alta precisione: Adotta un azionamento con motore servo e sensori di precisione per ottenere un controllo preciso di parametri come angolo di apertura e chiusura, velocità, forza e tempo di pausa.
• Modalità di test programmabile: Gli utenti possono impostare in modo flessibile una varietà di programmi di test in base a diversi standard di test e requisiti di prodotto, inclusi numero di cicli, frequenza di apertura e chiusura, tempo di permanenza, ecc.
• Monitoraggio e registrazione dati in tempo reale: Visualizzazione in tempo reale dello stato di avanzamento del test, numero di cicli completati, e possibilità di registrare dati chiave e generare rapporti di test dettagliati.
• Spegnimento automatico e allarme per guasti: Con protezione da sovraccarico, rilevamento anomalie e spegnimento automatico in caso di guasti, garantisce la sicurezza dell'apparecchiatura e dei campioni testati.
• Interfaccia user-friendly: Interfaccia operativa intuitiva con touchscreen, semplice e facile da imparare, comoda impostazione dei parametri e gestione dei test.
• Design robusto e durevole: Vengono utilizzati materiali ad alta resistenza e componenti di grado industriale per garantire la stabilità e l'affidabilità dell'apparecchiatura in condizioni di funzionamento a lungo termine ad alta frequenza.

Standard di riferimento internazionali
La progettazione e le funzioni di test dell'apparecchiatura di prova delle prestazioni di durata delle porte dei frigoriferi HJ0636C seguono rigorosamente i seguenti principali standard internazionali per elettrodomestici e test di durata:

• IEC 60335-2-24:2022: "Sicurezza degli apparecchi elettrici per uso domestico e similare - Parte 2-24: Prescrizioni particolari per apparecchi di refrigerazione, gelatiere e fabbricatori di ghiaccio". Questo standard specifica i requisiti di durata e i metodi di prova per porte, cassetti, ecc. degli apparecchi di refrigerazione durante il normale utilizzo. HJ0636C può simulare il test di vita del ciclo di apertura e chiusura della porta specificato nello standard per verificare la resistenza meccanica e la funzionalità del corpo porta, delle cerniere, delle guarnizioni, ecc.
• Esempio di clausola: 22.108 Resistenza meccanica: È stabilito che le porte, i coperchi, i cassetti e altri componenti devono essere in grado di sopportare il numero specificato di cicli di apertura e chiusura, e non devono presentare deformazioni permanenti, crepe o guasti funzionali che influiscano sulla sicurezza. Sono solitamente richiesti decine di migliaia di test di cicli di apertura e chiusura.
• ISO 17025: "Requisiti generali per la competenza dei laboratori di prova e taratura". Sebbene questo non sia uno standard per le apparecchiature, HJ0636C è progettato per essere utilizzato in laboratori che soddisfano le qualifiche ISO 17025 per garantire l'accuratezza e la tracciabilità dei risultati dei test.
• EN 60335-2-24: Questo è uno standard armonizzato dell'UE che è sostanzialmente coerente con IEC 60335-2-24 e si applica agli apparecchi di refrigerazione venduti nel mercato europeo.
• UL 250: "Standard for Household Refrigeration Appliances". Questo è uno standard di sicurezza comunemente utilizzato per gli elettrodomestici di refrigerazione in Nord America, che include anche requisiti di prova pertinenti per la durata delle porte.

Parametri Tecnici

Servizio post-vendita

• Ci impegniamo a fornire un eccellente servizio post-vendita per la vostra apparecchiatura di prova delle prestazioni di durata delle porte dei frigoriferi HJ0636C, garantendo il funzionamento stabile a lungo termine dell'apparecchiatura e proteggendo la qualità dei vostri prodotti.
• Installazione e messa in servizio in loco: Il nostro team di ingegneri professionisti visiterà il sito del cliente per essere responsabile dell'installazione, della calibrazione e della messa in servizio iniziale dell'apparecchiatura per garantire che l'apparecchiatura venga messa in uso con successo.
• Formazione sull'uso e la manutenzione: Fornire corsi di formazione completi sull'uso in modo che i vostri tecnici possano padroneggiare l'uso quotidiano, l'impostazione dei programmi di test, l'analisi dei dati e la manutenzione di base dell'apparecchiatura.
• Supporto tecnico professionale: Istituire un team di supporto tecnico dedicato per fornire servizi tempestivi di consulenza tecnica e diagnosi guasti attraverso vari mezzi come telefono, e-mail o assistenza remota.
• Manutenzione e calibrazione regolari: Possono essere forniti servizi personalizzati di manutenzione e calibrazione regolari per garantire che l'accuratezza della misurazione e le prestazioni operative dell'apparecchiatura siano sempre nelle migliori condizioni e soddisfino vari requisiti standard.
• Garanzia di fornitura pezzi di ricambio: Disporre di un sistema completo di inventario pezzi di ricambio per garantire la fornitura tempestiva dei componenti chiave e ridurre al minimo i tempi di inattività causati da problemi di pezzi di ricambio.
• Aggiornamento e aggiornamento software: Fornire regolarmente servizi di aggiornamento e aggiornamento del software di sistema per ottimizzare continuamente le funzioni dell'apparecchiatura e soddisfare le future esigenze di test.
• Servizio di garanzia: Fornire servizi di garanzia completi che coprono parti dell'apparecchiatura e manodopera, in modo che possiate acquistare e utilizzare senza preoccupazioni.

Manutenzione e calibrazione regolari: Possono essere forniti servizi personalizzati di manutenzione e calibrazione regolari per garantire che l'accuratezza della misurazione e le prestazioni operative dell'apparecchiatura siano sempre nelle migliori condizioni e soddisfino vari requisiti standard.
Garanzia di fornitura pezzi di ricambio: Disporre di un sistema completo di inventario pezzi di ricambio per garantire la fornitura tempestiva dei componenti chiave e ridurre al minimo i tempi di inattività causati da problemi di pezzi di ricambio.
Aggiornamento e aggiornamento software: Fornire regolarmente servizi di aggiornamento e aggiornamento del software di sistema per ottimizzare continuamente le funzioni dell'apparecchiatura e soddisfare le future esigenze di test.
Servizio di garanzia: Fornire servizi di garanzia completi che coprono parti dell'apparecchiatura e manodopera, in modo che possiate acquistare e utilizzare senza preoccupazioni.

FAQ

1. Qual è lo scopo principale di questo tester di durata per porte di frigoriferi IEC 60335 controllato da PLC?
Risposta: Lo scopo principale di questo tester di durata per porte di frigoriferi IEC 60335 (Modello HJ0636C) è simulare le azioni ripetitive di apertura e chiusura delle porte dei frigoriferi durante l'uso a lungo termine, verificando così la resistenza strutturale, la durata delle cerniere e l'affidabilità delle guarnizioni delle porte. L'apparecchiatura è utilizzata principalmente per il controllo qualità sulle linee di produzione di prodotti refrigeranti (come frigoriferi, congelatori e cantinette per vino), la verifica dell'affidabilità durante la R&S di nuovi prodotti e i test di tipo prima del lancio sul mercato. Eseguendo decine o addirittura centinaia di migliaia di cicli di apertura/chiusura, prevede efficacemente la vita utile del prodotto e identifica in anticipo potenziali problemi, come usura delle cerniere, deformazione della porta o invecchiamento delle guarnizioni. I suoi parametri di test programmabili (ad esempio, numero di cicli, frequenza di apertura/chiusura e tempo di permanenza) garantiscono alta precisione e ripetibilità.

2. Quali standard di test internazionali rispetta questa apparecchiatura e quale è la sua importanza per la certificazione del prodotto?
Risposta: La progettazione e le capacità di test dell'apparecchiatura aderiscono rigorosamente a molteplici standard internazionali, garantendo l'autorità e il riconoscimento internazionale dei risultati dei test. I principali standard applicabili includono:

IEC 60335-2-24:2022: Questo standard delinea i requisiti particolari per la sicurezza degli elettrodomestici di refrigerazione domestici. La clausola 22.112 stabilisce esplicitamente che porte, coperchi e cassetti devono resistere a un numero specificato di cicli di apertura/chiusura senza subire deformazioni permanenti, crepe o guasti che compromettano la sicurezza.

IEC 62552: Questo standard copre le caratteristiche e i metodi di prova per gli elettrodomestici di refrigerazione domestici. Specifica i metodi di prova di durata per porte, coperchi e cassetti, nonché i requisiti per la tenuta all'aria delle guarnizioni delle porte (ad esempio, richiedendo che le porte e i coperchi esterni resistano a 100.000 operazioni di apertura/chiusura senza compromettere la tenuta all'aria).

EN 60335-2-24 e UL 250: Questi sono standard di sicurezza per gli elettrodomestici di refrigerazione applicabili all'Unione Europea e ai mercati nordamericani, rispettivamente; entrambi includono requisiti relativi alla durata delle porte.
La conformità a questi standard garantisce che i metodi di test dell'apparecchiatura siano allineati ai requisiti riconosciuti a livello internazionale come la certificazione CB e CE, rendendola uno strumento vitale per garantire la conformità del prodotto quando entra nei mercati di destinazione.

3. Quali vantaggi tecnici apportano il "controllo PLC" e l'"azionamento con motore servo" a questa apparecchiatura?
Risposta: Il sistema di controllo intelligente PLC (Programmable Logic Controller) e l'azionamento con motore servo di precisione sono le due tecnologie fondamentali di questa apparecchiatura, offrendo diversi vantaggi chiave:

Alta precisione e programmabilità: Gli utenti possono impostare in modo flessibile parametri, come cicli di test (0-500.000), angoli di apertura (0-180°), velocità di apertura/chiusura (5-20 cicli/minuto) e tempi di permanenza (0-999 secondi), tramite l'HMI touchscreen per soddisfare i requisiti di test di vari standard e tipi di prodotto.

Automazione e monitoraggio intelligente: L'apparecchiatura esegue automaticamente sequenze di test preimpostate e visualizza lo stato di avanzamento in tempo reale. Dispone di monitoraggio della corrente, allarmi di guasto e capacità di spegnimento automatico; si arresta immediatamente in caso di sovraccarico o anomalia del campione, garantendo la sicurezza sia dell'apparecchiatura che del campione.

Gestione dei dati: Supporta la registrazione e l'archiviazione in tempo reale dei dati di test e può generare rapporti di test dettagliati, facilitando la tracciabilità della qualità.

4. Per quali tipi di porte di frigoriferi è adatta questa apparecchiatura? Può testare cassetti e strutture speciali?

Risposta: Questa apparecchiatura è altamente versatile e adattabile a varie strutture di porte di frigoriferi. I principali oggetti di prova includono porte di frigoriferi, porte di congelatori, porte di cantinette per vino e cassetti. Le sue caratteristiche tecniche includono:

Adattabilità a più tipi di porte: Regolando il braccio robotico e gli attacchi, l'apparecchiatura può simulare le azioni ripetitive di apertura e chiusura di varie configurazioni di frigoriferi, come modelli a porta singola, side-by-side (apertura sinistra/destra) e French-door.

Unità a cassetto: Dotata di attacchi speciali, esegue test di vita a ciclo di spinta-tiro sui cassetti dei frigoriferi con distanze di corsa preimpostate (ad esempio, 0-100 mm), soddisfacendo le esigenze di test di frigoriferi multi-porta.

Test paralleli multi-stazione: L'apparecchiatura supporta da 1 a 4 stazioni (personalizzabile), consentendo il test indipendente o sincronizzato di più porte o cassetti, il che aumenta significativamente l'efficienza dei test.

5. Come simula questa apparecchiatura l'uso nel mondo reale e garantisce la ripetibilità dei risultati dei test? Risposta: Per garantire che i risultati dei test riflettano accuratamente l'uso nel mondo reale e mantengano un'elevata ripetibilità, l'apparecchiatura incorpora diverse caratteristiche di progettazione di precisione:

Profili di movimento conformi agli standard: L'apparecchiatura può essere configurata per eseguire fasi di movimento controllato e libero durante l'apertura e la chiusura della porta in conformità con gli standard IEC 62552, come consentire alla porta di muoversi liberamente dopo l'apertura a un certo angolo, replicando così in modo più autentico gli scenari d'uso effettivi.

Attacco a ventosa: Il sistema aggancia la superficie della porta tramite ventose per eseguire operazioni di apertura e chiusura, simulando la manipolazione manuale ed evitando danni aggiuntivi alla porta.

Sensori ad alta precisione: Componenti integrati, inclusi encoder angolari, sensori di forza e sensori fotoelettrici, consentono il controllo ad anello chiuso e la misurazione precisa dei parametri di movimento, raggiungendo un'accuratezza angolare di ±1°.

Struttura meccanica stabile: Un design robusto che utilizza materiali ad alta resistenza e componenti di grado industriale garantisce la stabilità strutturale, sopprime efficacemente le vibrazioni operative e garantisce la coerenza dei dati durante test a lungo termine e ad alta frequenza.
