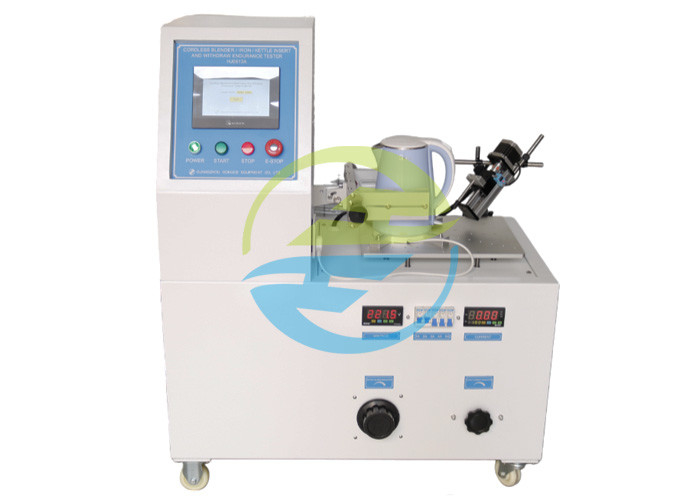

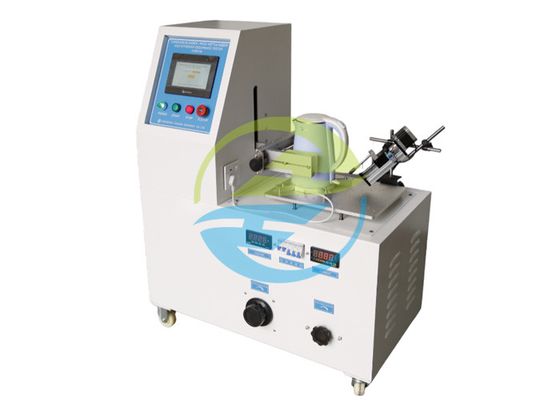

Stazione singola apparecchiatura di prova per elettrodomestici caldaia prova ritirata con corrente di uscita 15A

Apparecchiature di prova per elettrodomestici Bollitore Test di estrazione con corrente di uscita 15A

Standard delle apparecchiature di prova per elettrodomestici:

IEC 60335-2-15 Apparecchi elettrici per uso domestico e similare – Sicurezza – Parte 2-15: Requisiti particolari per gli apparecchi per riscaldare liquidi clausola 22.103;

IEC 60335-2-14 Apparecchi elettrici per uso domestico e similare – Sicurezza – Parte 2-14: Requisiti particolari per le macchine da cucina clausola 22.103;

IEC 60335-2-3 Apparecchi elettrici per uso domestico e similare – Sicurezza – Parte 2-3: Requisiti particolari per i ferri da stiro elettrici clausola 22.105;

Caratteristiche delle apparecchiature di prova per elettrodomestici:

Il connettore dell'apparecchio dei bollitori cordless deve essere costruito per resistere agli stress che si verificano durante il normale utilizzo.

I due pin sotto tensione del bollitore sono collegati insieme e un carico resistivo esterno è collegato in serie all'alimentazione. Il carico esterno è tale che la corrente sia 1,1 volte la corrente nominale.

Il bollitore viene posizionato sul suo supporto ed estratto 10.000 volte a una velocità di circa 10 volte al minuto. Il test continua per altre 10.000 volte senza corrente.

Il test viene eseguito senza corrente se i contatti di connessione non riescono a stabilire o interrompere il contatto sotto carico.

Parametri dell'apparecchiatura di prova per estrazione bollitore:

FAQ

1. Qual è lo scopo principale di questo "dispositivo di prova per elettrodomestici a stazione singola" e quali prodotti è progettato per testare?
Risposta: Lo scopo principale di questo dispositivo di prova per elettrodomestici a stazione singola (Modello HJ0613A) è eseguire test di resistenza all'inserimento/estrazione per bollitori elettrici. Nello specifico, in conformità con la clausola 22.103 della norma IEC 60335-2-15, verifica la capacità del connettore di alimentazione dei bollitori elettrici cordless di resistere allo stress di inserimenti e rimozioni ripetuti durante il normale utilizzo. Sebbene i principali campioni di prova siano i bollitori elettrici cordless, il dispositivo è adatto anche per testare apparecchi simili per il riscaldamento di liquidi o macchine da cucina, come frullatori cordless e ferri da stiro cordless. Simulando le azioni ripetute di inserimento e rimozione dell'uso quotidiano, il dispositivo valuta efficacemente l'affidabilità a lungo termine dell'interfaccia di connessione di alimentazione dell'apparecchio.

2. Il dispositivo dispone di una capacità di corrente di uscita di 15A; quale ruolo specifico svolge questo parametro nel processo di test?
Risposta: Il dispositivo incorpora un sistema di carico integrato in grado di funzionare a 0-250V e 0-15A; la capacità di corrente di uscita di 15A è una specifica tecnica chiave. Durante il test, questo parametro abilita i test di inserimento/estrazione "sotto carico". Secondo i requisiti della IEC 60335-2-15, il test prevede il cortocircuito dei due pin sotto tensione del bollitore e il collegamento di un carico resistivo esterno in serie per garantire che la corrente di prova raggiunga 1,1 volte la corrente nominale. La capacità di corrente di 15A garantisce che il dispositivo possa gestire gli intervalli di corrente nominale dei bollitori elettrici mainstream, consentendo di rilevare potenziali problemi, come contatti scadenti o surriscaldamento anomalo, simulando il funzionamento effettivo sotto tensione. Determina inoltre automaticamente la conformità del campione monitorando la corrente di conduzione.

3. Cosa implica il design "a stazione singola" di questo dispositivo e quali sono le sue principali specifiche tecniche?
Risposta: Il design "a stazione singola" significa che il dispositivo di prova accoglie e testa un solo campione alla volta. Questo design è ottimizzato per scenari di test di tipo in laboratorio e di verifica R&D, consentendo un'analisi approfondita e controllata della durabilità dei singoli campioni. Le specifiche tecniche chiave includono:

Velocità di inserimento/estrazione: 0-30 cicli/minuto (regolabile).

Corsa di inserimento/estrazione: 0-100 mm (impostabile tramite touchscreen). Cicli di prova: 0-999.999 (impostabile); in grado di eseguire il test sotto carico di 10.000 cicli e il successivo test a vuoto di 10.000 cicli richiesti dagli standard.

Metodo di controllo: Controllo basato su PLC con interfaccia touchscreen per l'impostazione dei parametri, il funzionamento automatico e il monitoraggio dei dati.

4. A quali standard specifici è progettata questa apparecchiatura? Qual è il significato di ciò per i test?
Risposta: L'apparecchiatura è progettata e prodotta in stretta conformità con molteplici standard internazionali di sicurezza IEC, garantendo l'autorità, la comparabilità e la conformità dei risultati dei test. Gli standard chiave applicabili includono:

IEC 60335-2-15 (Requisiti particolari per gli apparecchi per riscaldare liquidi), Clausola 22.103: La base diretta per il test di durabilità di inserimento/estrazione dei connettori dei bollitori elettrici cordless.

IEC 60335-2-14 (Requisiti particolari per le macchine da cucina), Clausola 22.103: Applicabile ad apparecchi simili come i frullatori cordless.

IEC 60335-2-3 (Requisiti particolari per i ferri da stiro elettrici), Clausola 22.105: Applicabile a test simili per i ferri da stiro cordless.
L'adesione a questi standard garantisce che i metodi di test, le condizioni di carico e i criteri di superamento/fallimento siano allineati ai requisiti di certificazione di sicurezza riconosciuti a livello internazionale per gli elettrodomestici (come CB, CE e CCC), rendendo l'apparecchiatura uno strumento vitale per garantire la conformità del prodotto quando entra nei mercati di destinazione.

5. Come determina l'apparecchiatura lo stato di superamento/fallimento? La gestione dei dati è conveniente?
Risposta: L'apparecchiatura utilizza un sistema intelligente integrato per eseguire la valutazione automatica di superamento/fallimento e la gestione dei dati:

Valutazione automatica: L'apparecchiatura utilizza una funzione di rilevamento della corrente integrata per monitorare in tempo reale la continuità del circuito del campione. Durante i cicli di inserimento/estrazione, se si verifica un circuito aperto o un contatto scadente, causando un'interruzione anomala della corrente, il sistema contrassegna automaticamente il campione come fallito e registra le informazioni sul guasto.

Gestione dei dati: Impiega il controllo intelligente PLC e un HMI touchscreen, supportando la visualizzazione del conteggio dei cicli (0-999.999). Tutti i parametri di test (come velocità, corsa e conteggio cicli) e i dati operativi possono essere impostati e visualizzati tramite lo schermo; alcune configurazioni supportano l'esportazione dei dati tramite interfacce come USB, facilitando la generazione di rapporti di test e la tracciabilità della qualità.
