Introduzione ai prodotti

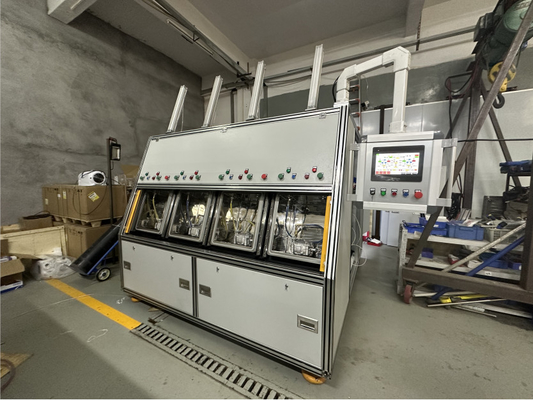

      Un sistema di rilevamento della perdita dell'azoto dell'idrogeno del quattro-carro armato è un dispositivo utilizzato per individuare le fughe di gas in parti automobilistiche o altre attrezzature. Consiste solitamente di quattro scatole sigillate della prova e dei dispositivi di rilevazione corrispondenti. In uso, metta le parti da provare nella scatola della prova e poi per individuare se c'è una fuga di gas iniettando il miscuglio di gas dell'azoto e dell'idrogeno.

      Questo sistema di rilevamento della perdita usa una miscela del gas dell'azoto e dell'idrogeno come il medium di rilevazione perché l'idrogeno è estremamente permeabile, rendente lo più facile individuare le piccole perdite. Il gas nella camera di prova interagirà con il punto della perdita sulla superficie della componente da provare e se c'è una perdita, il gas sarà individuato dal dispositivo di rilevazione.

      Secondo il principio fondamentale di rilevazione di perdita di idrogeno e di azoto, l'idrogeno e l'azoto sono usati come gas tracciante per riempire il pezzo in lavorazione in una camera di vuoto. Poi, il rivelatore di perdita dell'azoto e dell'idrogeno può determinare rapidamente ed esattamente la situazione di perdita del pezzo in lavorazione con alta precisione.

Processo di lavoro

1. Installazione del pezzo in lavorazione e chiusura dell'alloggiamento di aspirazione:

a. L'operatore dispone il pezzo in lavorazione nella camera di vuoto, collega l'interfaccia del pezzo in lavorazione con il connettore rapido dentro la camera di vuoto e preme il pulsante di avvio.

b. Chiuda automaticamente la camera di vuoto ed il ciclo di rilevazione comincia immediatamente.

Nota: I protettori grattanti sono installati da entrambi i lati della camera di vuoto. Nel chiudere la porta della camera di vuoto, assicuri che non ci siano oggetti che interferiscono con il movimento della camera di vuoto nell'area di chiusura.

2. Aspirazione della camera di vuoto e aspirazione del pezzo in lavorazione:

a. Il vuoto la camera di vuoto fino al livello di vuoto dentro raggiunge automaticamente la pressione di apertura stabilita.

b. Allo stesso tempo, automaticamente vuoto il pezzo in lavorazione finché il livello di vuoto dentro il pezzo in lavorazione non raggiunga il valore stabilito di vuoto.

3. Materiale da otturazione dell'azoto dell'idrogeno del pezzo in lavorazione, perdita media e rilevazione fine di perdita

a. Riempia automaticamente il pezzo in lavorazione di idrogeno ed il gas dell'azoto alla pressione stabilita fino alla pressione dentro il pezzo in lavorazione raggiunge il valore stabilito.

b. Rilevazione media di perdita: Dopo che il completamento del materiale da otturazione dell'azoto e dell'idrogeno, il pezzo in lavorazione è mantenuto automaticamente sotto pressione e se c'è medio la perdita è determinata in base al valore di perdita di pressione dentro il pezzo in lavorazione:

Se il valore di perdita di pressione dentro il pezzo in lavorazione supera la gamma stabilita, il processo di rilevazione di perdita sarà terminato e l'interfaccia dell'operazione indicherà la fuga media e recupererà il gas.

c. Dopo il completamento di perdita media, realizzi il micro giudizio di perdita:

Se il rivelatore di perdita individua un segnale dell'azoto e dell'idrogeno che supera il valore stabilito nella camera di vuoto, indica che c'è benissimo perdita nel pezzo in lavorazione e un segnale fine di indicazione di perdita è fornito sull'interfaccia dell'operazione.

Se il rivelatore di perdita non individua i segnali dell'azoto e dell'idrogeno che superano il valore stabilito nella camera di vuoto, indica che il pezzo in lavorazione ha passato l'ispezione e un segnale qualificato è fornito sull'interfaccia dell'operazione.

4. Inflazione della camera di vuoto

a. Riempia automaticamente la camera di vuoto di atmosfera.

b. Allo stesso tempo, l'idrogeno e l'azoto dentro il pezzo in lavorazione sono recuperati automaticamente.

5. Scarico del pezzo in lavorazione

a. Se la prova è qualificata:

La porta della camera di vuoto si apre automaticamente. L'operatore disinnesta il giunto dentro la camera dall'interfaccia del pezzo in lavorazione.

b. Se la prova viene a mancare:

La stampa conferma manualmente il bottone e la porta della camera di vuoto si aprirà automaticamente. L'operatore disinnesta il giunto dentro la scatola dall'interfaccia del pezzo in lavorazione.

c. Se un allarme si presenta durante il processo di rilevazione:

Manualmente stampa il bottone di conferma. La porta della camera di vuoto si apre automaticamente. Premi il richiamo del messaggio di errore sul touch screen per eliminare lo stato dell'allarme e poi riprovi il pezzo in lavorazione.

Nota: Per ordinando i prodotti con perdita individuata: 1. elimini un pezzo in lavorazione e lasci un pezzo in lavorazione. 2. continui a provare un pezzo in lavorazione ha lasciato nella camera secondo il metodo normale di funzionamento. Questo ciclo continua fino ad individuare un pezzo in lavorazione colante specifico.
