| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | Calibration Certificate(cost additional) |
| Numero di modello: | HJ124 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Compensato |
| Tempi di consegna: | 3 mesi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1 messo al mese |
| Garanzia: | 12 mesi | Pezzo in lavorazione: | PACCHETTO della batteria |
|---|---|---|---|
| Pressione di riempimento per il pacchetto: | kpa 2~2.5 | Pressione dell'evacuazione per il pacchetto: | -2~-3 kpa |
| Gas tracciante: | Elio | Tasso di perdita dell'allarme: | 1.44E-4mbar.L/S |
| Ciclo: | resoconto ≤2 | Modo di prova: | Aspirazione della pistola |
| Evidenziare: | Macchina della prova di tenuta dell'elio della pistola di aspirazione,Macchina della prova di tenuta dell'elio di 2 minuti |
||
Maschera di prova delle perdite di elio per la batteria a aspirazione 1.44E-4mbar.L/S Tasso di perdita

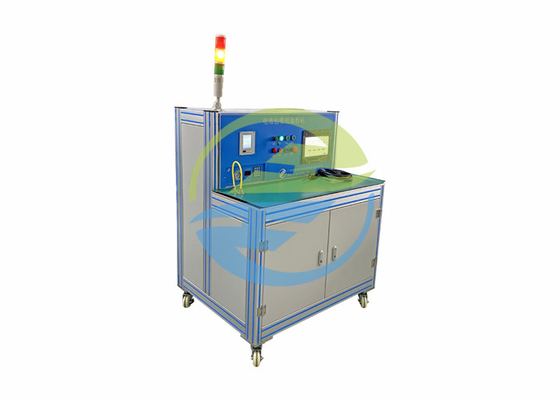

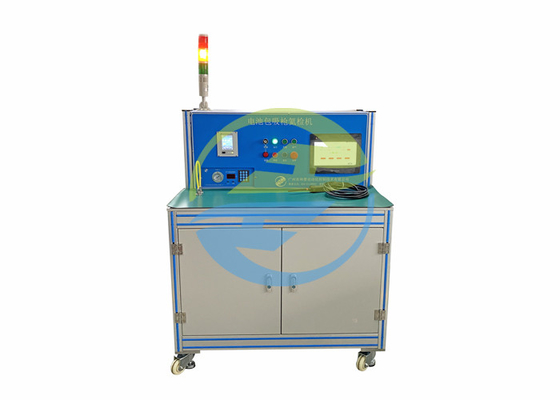

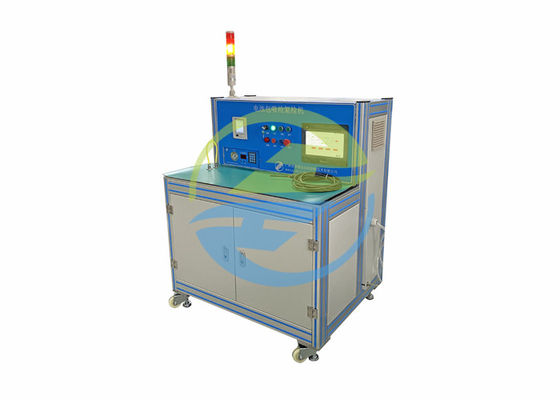

Visualizzazione delle apparecchiature per la prova delle perdite di elio:
Questa apparecchiatura è utilizzata principalmente per il rilevamento della tenuta dell'aria del pacchetto di batterie PACK, compresa l'evacuazione, il riempimento di elio, il rilevamento della pressione e della concentrazione e il rilevamento dell'elio con la pistola di aspirazione.
Funzioni di base dell'apparecchiatura di prova delle perdite di elio:
A. aspirazione del pezzo
B. iniezione di elio nel pezzo,
C. La concentrazione di elio può essere rilevata.
D. rilevamento in tempo reale della pressione sul pezzo.
E. effettuare il rilevamento delle perdite di aspirazione del cannone sul pezzo di lavoro.
F. l'apparecchiatura ha una funzione di allarme acustico e luminoso.
Principio di funzionamento fondamentale dell'apparecchiatura di prova delle perdite di elio:
Dopo che il pezzo è stato riempito di elio a una certa pressione, si forma una certa differenza di pressione tra l'interno e l'esterno del pezzo.l'elio all'interno del pezzo di lavoro perdera' la sua superficie esterna. L'operatore tiene in mano una pistola di aspirazione e scansiona la superficie esterna del pezzo di lavoro. Il rilevatore di perdite può giudicare con precisione e rapidità la perdita del pezzo di lavoro.il sistema darà un segnale di allarme.
Parametri dell'apparecchiatura di prova delle perdite di elio:
| Progetto | parametro |
| Dimensione | ≤ 1000 (lunghezza) ×800 (larghezza) ×1200 (altezza) mm |
| Potenza | AC 220V, 50 Hz, sistema a 5 fili a 3 fasi, potenza massima 5 kW. |
| Pressione di riempimento per l'imballaggio | 2 ̊2,5 kpa |
| Pressione di evacuazione del pacchetto | - 2 - 3 kpa |
| Percentuale di perdite di allarme | 1.44E-4mbar.l/s |
| Modalità di prova | Modalità di aspirazione della pistola |
| Monitoraggio delle concentrazioni | Equipaggiato con un monitor automatico online in tempo reale della concentrazione di elio, può controllare automaticamente il riempimento di elio con una precisione del 2%. |
| Ciclo | ≤ 2 minuti (escluso il tempo di scansione della pistola di aspirazione manuale) |
| Connessione | Equipaggiato con 2 connettori (1 sacchetto duro e 1 sacchetto morbido) |
