Attrezzatura di prova di tenuta dell'elio

Apparecchiatura di collaudo della ventosa dell'elio per l'evaporatore del condensatore del condizionamento d'aria che convoglia 10E-6Pa.m3/s

Marchio:	HongCe
Numero di modello:	HHLZ
MOQ:	1 set
prezzo:	Negotiatable
Condizioni di pagamento:	L / C, T / T, Western Union

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Made in China

Certificazione:

CE,FCC,ROSH (Cost additional)

Tasso di rilevazione di perdita:

2g/y

Gas tracciante:

Elio & azoto della miscela

Ciclo di prova:

30s/pc

pezzo in lavorazione:

Conduttura dell'evaporatore del condensatore

Imballaggi particolari:

compensato

Evidenziare:

rilevazione di perdita dell'elio

prova di tenuta dell'elio

Descrizione di prodotto

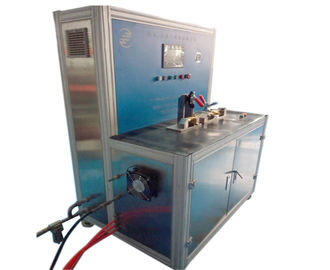

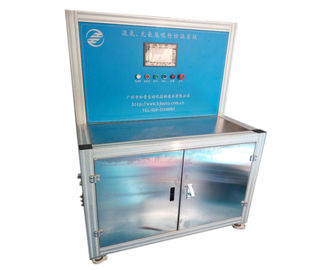

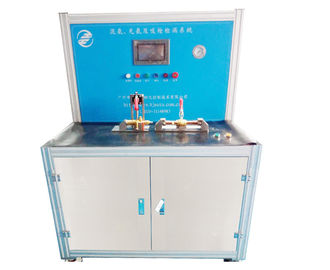

Apparecchiatura di collaudo della ventosa dell'elio per la conduttura dell'evaporatore del condensatore del condizionamento d'aria

Secondo i principi di base di rilevazione di perdita dell'elio, l'elio come gas tracciante, il pezzo in lavorazione sarà riempito di elio e poi attraverso una perdita del rivelatore di perdita dell'elio può determinare rapidamente ed esattamente l'accuratezza della perdita del pezzo in lavorazione.

Apparecchiatura di collaudo della ventosa dell'elio per l'evaporatore del condensatore del condizionamento d'aria che convoglia 10E-6Pa.m3/s 0

Parametri tecnici:

Pezzo in lavorazione	Conduttura/bobine del condizionamento d'aria
Gas tracciante	Elio della miscela & azoto (elio di 30% + azoto di 70%) o elio puro
Tasso di rilevazione di perdita	2g/y, uguale a 1x10-6Pa.m 3/s
Accuratezza della regolazione del rivelatore di perdita	1x10-8Pa.m 3/s
Pressione per rilevazione di perdita lorda	4,0 Mpa (regolabile discendente)
Pressione per rilevazione di perdita fine	4,0 Mpa (regolabile discendente)
Metodo di rilevazione	Ventosa manualmente tenuta
Giunto di riempimento di recupero dell'evacuazione	2 stazioni (indipendente), 2 connettori per stazione (soltanto 1/4 di filo, connettore cliente-fornito)
Ciclo di prova	30s/pc (A parte caricamento/il pezzo in lavorazione e della ventosa il periodo di individuazione tenuto in mano di scarico)
Banco di prova	1500mm*600mm
faccia pressione il tubo flessibile	1.5m (4 pc)
Altezza della piattaforma	850MM
Composizione nell'attrezzatura	Piattaforma di esercizio + materiale da otturazione dell'elio & sistema di recupero (tubi per il collegamento dei due partiti sono responsabili del cliente)
Alimentazione elettrica	Trifase
Allarme	Il sistema allarmerà quando la ventosa individua il segnale di perdita

Descrizione di rilevazione di perdita:

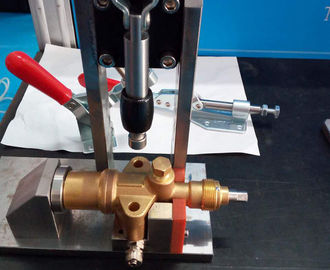

L'operatore dispone il pezzo in lavorazione sulla maschera sul banco di prova, sigilla gli accoppiatori del pezzo in lavorazione con la maschera manualmente;

Dopo che l'operatore comprime il bottone «di inizio», l'azoto ad alta pressione è iniettato automaticamente nel pezzo in lavorazione finché la pressione nel pezzo in lavorazione non raggiunga il valore di preregolamento;

Il sistema fermerà il materiale da otturazione dell'azoto ed automaticamente giudicherà se il pezzo in lavorazione ha perdita lorda secondo il valore di perdita di pressione nel pezzo in lavorazione:

Se il valore di perdita di pressione nel pezzo in lavorazione supera la gamma di preregolamento durante un periodo definito, quello indica che il pezzo in lavorazione ha perdita lorda. In quel caso, il processo lordo di rilevazione di perdita è interrotto; e la perdita lorda e le istruzioni «di NG» sono indicate sull'interfaccia dell'operazione; l'operatore dovrebbe cliccare «conferma» sul bordo di operazione per riconoscere i risultati dei test; l'azoto ad alta pressione nel pezzo in lavorazione è scaricato automaticamente fino ad una pressione di 1atm; il pezzo in lavorazione è scaricato manualmente;

Se il valore di perdita di pressione nel pezzo in lavorazione non supera la gamma di preregolamento durante un periodo definito, quello indica che la rilevazione di perdita lorda della prova del pezzo in lavorazione è passata, processo seguente è continuata.

Il pezzo in lavorazione è evacuato al grado di vuoto di preregolamento;

L'elio ad alta pressione di preregolamento è riempito nel pezzo in lavorazione;

L'operatore tiene la ventosa per individuare l'elio intorno al pezzo in lavorazione;

Determini automaticamente la perdita fine del pezzo in lavorazione:

Il sistema sommerà automaticamente tutto il tasso di perdita di tutti i punti di perdita, se il peso totale dell'elio individuato supera la gamma di preregolamento, che indica che il pezzo in lavorazione ha una perdita fine. In quel caso, il processo fine di rilevazione di perdita è interrotto; e la perdita fine e le istruzioni «di NG» sono indicate sull'interfaccia dell'operazione; l'operatore dovrebbe cliccare «conferma» sul bordo di operazione per riconoscere i risultati dei test; il processo seguente è continuato.

Se il peso totale dell'elio individuato non supera la gamma di preregolamento, quello indica che il pezzo in lavorazione è qualificato ed il segnale GIUSTO è dato sull'interfaccia dell'operazione; il processo seguente è continuato.

L'elio in pezzo in lavorazione sarà recuperato finché il grado di vuoto dentro del pezzo in lavorazione non raggiunga al valore di preregolamento;

L'aria è fatta pagare al pezzo in lavorazione fino ad una pressione di 1atm;

Il pezzo in lavorazione è scaricato manualmente dall'operatore
