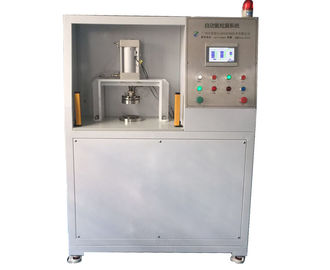

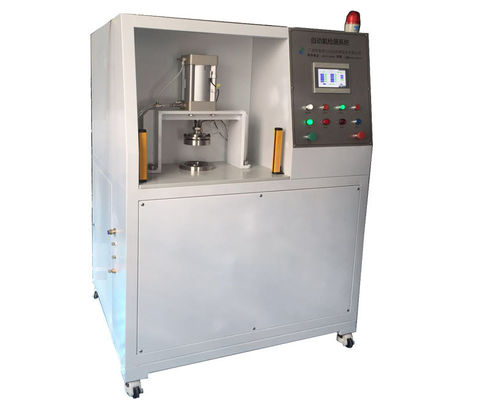

Attrezzatura automatica 9.0E-11Pa.m3/sec di prova di tenuta dell'elio della camera di vuoto di alta precisione

Attrezzatura automatica 9.0E-11Pa.m3/sec di prova di tenuta dell'elio della camera di vuoto di alta precisione

Questa attrezzatura di prova di tenuta dell'elio è abbastanza unica, l'accuratezza di rilevazione di perdita può fino a 9.0E-11Pa.m3/sec, adatto a prodotti che ha requisiti rigorosi del precisio.

Technicial Paramaeters:

Rilevazione di perdita dell'elio Discription:

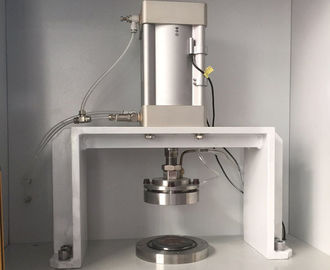

A. L'operatore dispone il pezzo in lavorazione inzuppato in una camera di vuoto, manualmente chiude la porta della camera di vuoto e preme il pulsante di avvio;

B. La camera vacuumed automaticamente, pezzo in lavorazione che la perdita lorda è individuata vicino la misurazione della somma totale di aria nella fase dell'evacuazione della camera di vuoto: se c'è perdita lorda, l'allarme sarà ceduto; se non c'è perdita lorda, il processo seguente sarà continuato;

C. la camera di vuoto vacuumed al grado dell'insieme;

D. il segnale dell'elio nella camera di vuoto sarà individuato automaticamente;

E. multi la perdita del pezzo in lavorazione automaticamente sarà determinato:

Se il rivelatore di perdita trova che c'è un segnale dell'elio che supera il valore stabilito nella camera di vuoto, indica che il pezzo in lavorazione ha una perdita fine e l'indicatore luminoso fine di perdita sull'interfaccia dell'operazione è sopra. L'operatore preme il bottone di conferma sul pannello dell'operazione, la porta della camera è aperto automaticamente, il pezzo in lavorazione è scaricato, pezzo in lavorazione è disposto nell'area incompetente;

Se il rivelatore di perdita non scopre che un segnale dell'elio supera il valore stabilito nella camera di vuoto, indica che il pezzo in lavorazione ha superato la prova di tenuta fine, l'indicatore qualificato sull'interfaccia dell'operazione è sopra, la porta della camera è aperta manualmente, il pezzo in lavorazione è scaricato ed il pezzo in lavorazione è disposto nell'area qualificata.

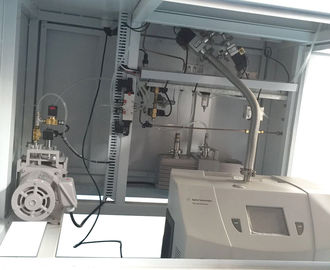

Questa attrezzatura adotta il pulsometro senza olio di INFICON per escludere la contaminazione del disgiunto di si separa il vapore dell'olio.

Caratteristiche tecniche:

Il nostro sistema adotta la tecnologia di automazione di processi, combina l'attrezzatura trattata con la tecnologia elettrica di controllo automatico. L'intero processo di rilevazione del pezzo in lavorazione è controllato automaticamente dallo SpA e dal touch screen, l'operatore deve soltanto caricare e scaricare il pezzo in lavorazione, nessun giudizio umano è richiesto per ogni processo. Il programma dello SpA giudica automaticamente il risultato del punto precedente e completa l'esecuzione del punto seguente secondo gli stati di preregolamento, quello sostituisce il giudizio umano e l'esecuzione, fa l'operatore liberato da potenza della mente complicata per lavorare.

Il sistema è fornito di calibro standard della perdita dell'elio di 1.0x10-11Pa.m3/sec. I certificati pertinenti saranno emessi dall'istituto nazionale della Cina della metrologia. L'accuratezza e la stabilità dell'attrezzatura possono essere rintracciate di nuovo all'istituto nazionale della Cina della metrologia. Assicuri il calibro della perdita nel sistema approvato da di terzi.
