220 - tester a corrente forte HAI-1 dell'accensione dell'arco del tester degli apparecchi elettrici 240V

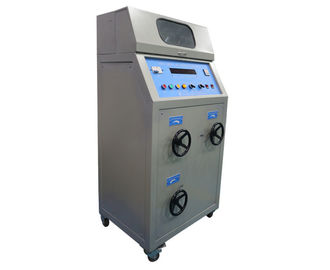

Tester a corrente forte dell'accensione dell'arco

HAI-1

Introduzione di prodotti

Questo dispositivo risponde ai requisiti standard della clausola 114, l'IEC 60950-1, l'en 60950-1 delle BS, BS 7002, ecc. dell'UL 746A, di UL746C, dell'UL 498. È adatto a prova di resistenza di effetto ad arco dei materiali dei prodotti, degli elettrodomestici ed ecc. elettrici ed elettronici. Il principio di funzionamento è di simulare la perdita elettrica sull'isolante che può essere causato fra polare differente delle parti in tensione o fra le parti in tensione e le parti di metallo (interrate) al suolo. È usato per misurare e valutare la prestazione della resistenza di arco dell'isolante nell'ambito della tensione prescritta.

Il tester a corrente forte dell'accensione dell'arco adotta gli elettrodi doppi. Con la corrente specifica (33A) ed il fattore di potenza (COSφ0.5), secondo certa velocità di colpo di arco (254mm/s) e frequenza di ripetizione (40 volte/min), ripetutamente colpo di arco a 200 volte sulla superficie dell'esemplare. La grande prestazione corrente dell'accensione dell'arco (HAI) può essere valutata secondo come il campione può essere bruciato.

Parametri tecnici

Punti di funzionamento:

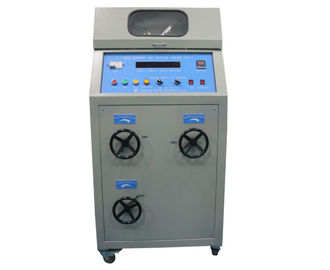

1.Functions del pannello

POTERE: Accenda l'interruttore di accensione ed il dispositivo è alimentato sopra.

2.STOP/START: per smettere o iniziare a provare o mettere a punto.

RISISTEMAZIONE: Elimini il valore di visualizzazione corrente dei tempi della prova.

COMPLETAMENTO: Gli allarmi della luce e del suono saranno ceduti dopo avere verificato il completamento.

AUTOMATICO: Esegua le prove automaticamente

MANUALE: Quando scelga il modo di alimentazione manuale, il motore può avvi funzionare anche l'operatore non preme il pulsante di avvio, è conveniente per mettere a punto.

PROVA: Scelga questo modo, il dispositivo elaborerà le prove normalmente dopo l'eliminazione degli errori.

ELIMINAZIONE DEGLI ERRORI: Nell'ambito del modo [AUTOMATICO], il bottone della stampa [INIZIO], gira lentamente le manopole per regolare la corrente e la tensione, fino alle portate correnti di lavoro 33A (220V-240V) ed il fattore di potenza benissimo è sintonizzata a 0,50.

3. L'installazione del campione

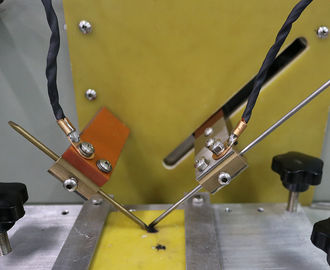

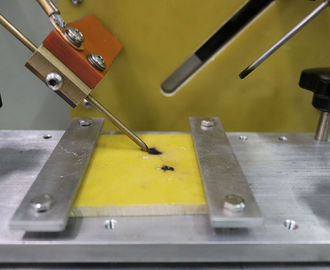

4.As indicati sotto, quando il potere è spento, riparano i 130 millimetri x 13 campione di millimetro x (2 ~12) millimetri alla maschera, regolano la posizione dell'elettrodo in modo che i due elettrodi siano ad angolo di ° 45 ed in buon contatto. L'altezza dell'esemplare può essere regolata regolando i tre bulloni della prugna.

Quando installi gli elettrodi, deve riparare le viti stringono sui dispositivi degli elettrodi, o gli elettrodi cad da.
