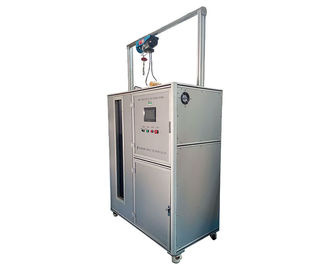

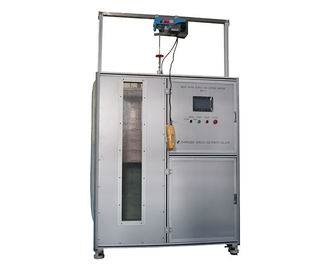

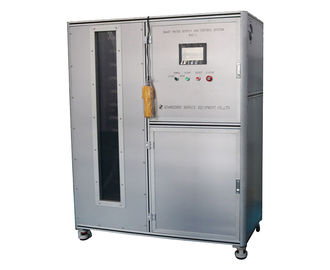

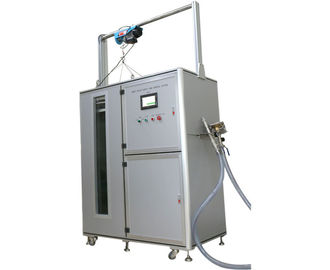

Attrezzatura di prova astuta di IEC del carro armato 500L di immersione di controllo della prova IPX7 di IEC 60529

Sistema di controllo astuto HH0805 del rifornimento idrico e

Descrizione:

Ciò è usata per la prova di IPX7, inoltre fornisce l'acqua ed il controllo automatico elettrico per la prova d'impermeabilizzazione IPX1~6.

Confermi alle norme:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 ecc.

Campione:  L'apparecchiatura della prova con le funzioni della prova dell'acqua, quali gli apparecchi elettronici, lampade, gabinetti elettrici, componenti elettriche, automobile, motociclo, prodotti elettrici (quali lo strumento automobilistico, tutti i tipi di commutatori, i micro motori, ecc.).

Caratteristica:

Tipo integrato di serbatoio dell'acqua e di gabinetto di controllo.

Parametri tecnici:

1. Adatto a prova dell'acqua della prova dell'acqua IPX1-6 e della sgocciolatura dell'UL, di immersione dell'acqua IPX7 e controllo automatico del sistema di prova impermeabile di tutto;

2. Metodo del rifornimento idrico: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione

3. Processo del controllo dell'alimentazione dell'acqua: Dopo che l'utente ha prestabilito il valore del valore dello scorrimento dell'acqua e di pressione di acqua sul touch screen, sui metri elettronici o sul monitor in tempo reale digitale del manometro i valori correnti, legga i valori nello SpA con la conversione di dati, quindi automaticamente regoli la velocità di rotazione della pompa tramite il convertitore di frequenza.

4. C'è grande flusso e piccolo rifornimento idrico di modi di flusso due.

5. Grande rifornimento idrico di flusso:

(a) è applicabile alla forti prova dello spruzzo d'acqua IPX5~IPX6 e getto di acqua di IPX8

(b) gamma di flusso: 10~100L/min

(c) accuratezza di flusso: ±0.5L/min

(d) flussometro: Flussometro della turbina

(e) pompa idraulica: Pompa centrifuga dell'acciaio inossidabile

6. Piccolo rifornimento idrico di flusso:

(a) è applicabile alla prova impermeabile di IPX1, di IPX2, di IPX3, di IPX4 e dell'UL

(b) gamma di flusso: 1~10L/min

(c) accuratezza di flusso: ±0.5L/min

Flussometro: Flussometro della turbina

(d) pompa idraulica: Pompa centrifuga dell'acciaio inossidabile

(e) campo di pressione: ² di 0.1-3Kg/cm;

(f) visualizzatore digitale di pressione: Adotti il manometro digitale;

7. Innaffi il serbatoio:

(a) è applicabile a stoccaggio dell'acqua di forte prova dello spruzzo d'acqua IPX5~IPX6, il getto di acqua di IPX8, l'immersione IPX7

(b) volume: 500L

(c) dimensione: L600mmXW660mmXH1400mm

(d) finestra di osservazione: finestra del vetro temperato

(e) dimensione della finestra di osservazione: W200mmXH1250mm

(f) calibro di profondità: acciaio inossidabile

(g) altezza del calibro di profondità: 1300mm, accuratezza 1mm

(h) controllo livellato liquido: commutatore di galleggiante + tubo di straripamento

8. Governo di controllo:

rilevazione di flusso (a): risposte del segnale di flusso attraverso il flussometro elettronico

(b) regolazione di flusso: metta sul touch screen

(c) rilevazione di temperatura: PID

(d) regolatore: SpA di Mitsubishi

(e) interfaccia amichevole: A 7 pollici, touch screen di colore

(f) funzione di controllo: rifornimento idrico di flusso costante, rifornimento idrico costante di pressione, controllo di moto verticale della pioggia di goccia, controllo di moto d'oscillazione della pioggia del tubo, controllo di moto della tavola di rotazione e controllo di tempo della prova.

(g) funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito.

9. Conduttura del rifornimento idrico: rifornimento idrico di questa attrezzatura facendo uso del tubo flessibile del PVC, è assegnata ad ogni dispositivo secondo la disposizione del sito ed è controllata dalla valvola elettromagnetica dell'acqua.

10. Installi la valvola di drenaggio sulla conduttura del rifornimento idrico, scarico automatico l'acqua dopo che la prova è completata.

11. Filtro: coperture dell'acciaio inossidabile, elemento filtrante fine.

12. Materiale dell'ente a macchina: profilo della lega di alluminio.

13. Dimensione di aspetto (WXDXH): 1400X750X1600mm.
