Dettagli:
Termini di pagamento e spedizione:
|
| Angolo della barretta del pendolo: | 0-90 ° regolabile, esposizione della scala | Lunghezza della barretta del pendolo: | 1.000 millimetri |
|---|---|---|---|
| Elemento notevole: | 5J, 10J, 20J, 50J | Altezza di impatto: | 200mm~1200mm regolabili |
| Evidenziare: | apparecchiature di test di impatto,Macchina test di impatto pendolo |
||

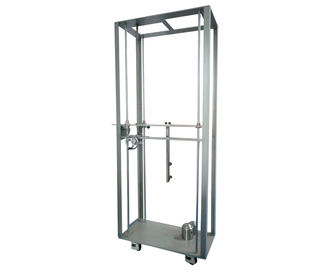

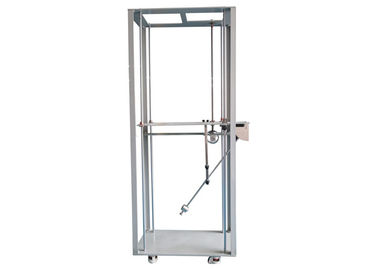

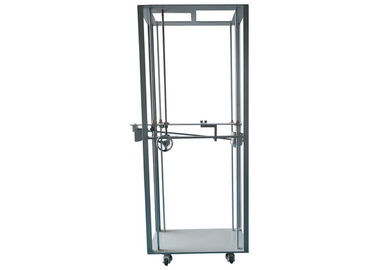

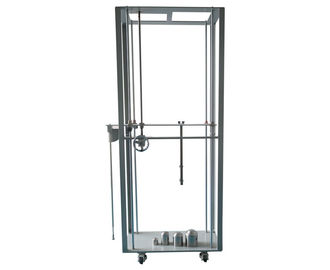

apparecchiatura d'oscillazione della prova del martello del pendolo della macchina di prova di urto di 90J IEC60068-2-75
Informazioni di prodotto:
L'apparecchiatura della prova è progettata e fabbricata secondo i requisiti di IEC61439-1: 2009, IEC62262: clausola 2002 6 e IEC60068-2-75, si applica per verificare il grado meccanico di forza di collisione quando le coperture del materiale elettrico si scontrano oggetti esterni.
La struttura di questo dispositivo è saldata da acciaio inossidabile, la struttura è compatta e durevole. I supporti di attacco possono essere regolati su e giù e l'angolo di impatto è ° 0-90 regolabile, l'intera apparecchiatura della prova è facile da essere azionato.
Parametri tecnici:
| 1 | Angolo della barretta del pendolo | 0-90 ° regolabile, esposizione della scala |
| 2 | Lunghezza della barretta del pendolo | 1000mm |

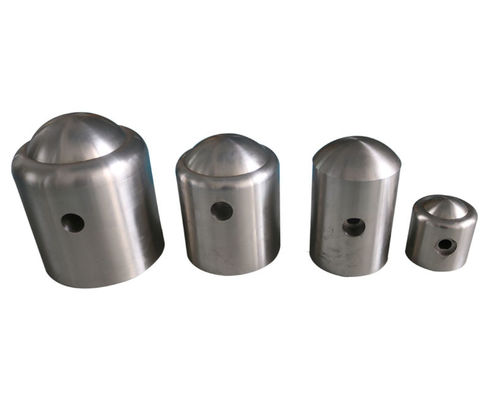

| 3 | Elemento notevole | 5J, 10J, 20J, 50J (90J parte lo stesso elemento notevole di 50J), uno di ciascuno |
| 4 | Altezza di impatto | 200mm~1200mm regolabili |
Energia di impatto, massa equivalente e grafico di altezza di goccia:
| Energy/J | 5 | 10 | 20 | 50 |
| Massa equivalente chilogrammo (±2%) | 1,7 |
5 |
5 | 10 |
| Altezza di caduta mm±1% | 300 | 200 | 400 |
500 |
Principi meccanici:
Questo apparato è progettato e fabbricato secondo l'IEC 60068-2-75, la parte frontale della barretta del pendolo è collegato agli elementi notevoli, regola la barretta del pendolo a certa altezza e libera, quindi l'oscillazione della barretta del pendolo liberamente per urtare la superficie del campione all'interno di un'area di definizione. Gli elementi notevoli differenti della massa equivalente stanno corrispondendo alle energie differenti di impatto e si applica alla prova di forza differente di recinzione del materiale elettrico.
Metodi di prova:
1. Muova l'apparecchiatura della prova verso la posizione adatta prima del campione, regoli le viti a terra per fare l'apparecchiatura della prova disposta a livello, attualmente, l'apparecchiatura della prova è sostenuto dalle viti a terra e le macchine per colata continua sono fuori dalla terra.
2. Installi l'elemento notevole adeguato secondo energia notevole richiesta sulla barretta del pendolo.
Metodo della sostituzione e dell'installazione: Avviti fuori il bullone fisso, avviti l'elemento notevole selezionato sulla barretta del pendolo, quindi stringa i bulloni.
3. Muova il tester verso la posizione adatta dove il campione deve essere provato, regolano la macchina per colata continua per fare la bolla orizzontale nella posizione centrale, assicurano il tester su terra livellata e sulla terra rigida del contatto delle macchine per colata continua.
4. Regoli il volante in aumento per rendere all'allineamento notevole dell'elemento il punto di impatto, stringa il bullone fisso sulla guida per riparare il dispositivo di sollevamento.
5. Regoli la barretta del pendolo all'altezza richiesta dell'elemento notevole, metta la barretta del pendolo nel morsetto del rilascio, l'utente può regolare la barretta del pendolo secondo la scala del quadrante e l'esposizione della scala sul vassoio smontabile.
6. L'elemento notevole urterà il campione quando il perno del rilascio è liberato.
Nota: Eviti l'ri-impatto.
7. Per la prova differente i requisiti soddisfanno sostituiscono l'elemento notevole secondo i punti di cui sopra. Nota: Nel verificare l'elemento notevole di 50J utilizzi prego il perno del rilascio sulla parte superiore della barretta lunga del rilascio, allo stesso tempo, prego si assicurano che il perno più basso del rilascio sia stato restituito.
Sostituisca prego la breve barretta del rilascio quando verificano l'elemento notevole di 90J.
