Luogo di origine: | La Cina |
Marca: | HongCe |
Certificazione: | Calibration Certificate(cost additional) |
Numero di modello: | HT-PL1 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiatable |
Imballaggi particolari: | imballaggio standard |
Tempi di consegna: | 15 giorni |
Termini di pagamento: | T/T, Paypal, D/A, Western Union, MoneyGram, L/C |
Capacità di alimentazione: | 10 set al mese |
Velocità dell'oscillazione: | 0-60 volte/min | Angolo di oscillazione: | 0-180 |
---|---|---|---|
Corrente: | 0-35A, accuratezza: 2% | Stazione: | 6 stazioni |
Pesi: | 20N e 25N | verifichi i periodi: | 0-999999 volte |
Evidenziare: | tester dell'incavo elettrico,tester dell'incavo |

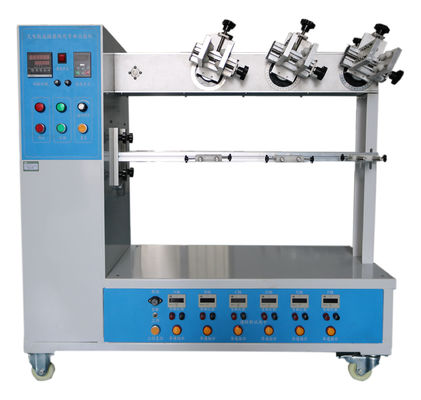

Insieme del collegamento di IEC 62196-1 di addebito conduttivo la macchina della prova dei veicoli elettrici
Introduzione:
L'IEC 61851-1 specifica l'attrezzatura di carico conduttiva del veicolo elettrico. Questa norma internazionale, citata come l'IEC 60309 serie nell'IEC 61851-1, specifica i requisiti delle spine, degli incavo-sbocchi, dei connettori, delle entrate e degli assemblaggi cavi come descritto nell'IEC 61851-1. Alcuni che fanno pagare possono essere raggiunti tramite collegamento diretto da un veicolo elettrico alle prese di corrente comuni delle condutture. Alcuni modi di carico richiedono i circuiti d'incorporazione di un rifornimento dedicato e di controllo e di comunicazione dell'attrezzatura di carico. Questa norma copre il meccanico, elettrico e requisiti prestazionali per le spine dedicate, prese di corrente, connettori del veicolo ed entrate del veicolo per il collegamento fra tali l'attrezzatura di carico dedicata e del veicolo elettrico.
Questa norma internazionale può essere pubblicata in parecchie parti, secondo i bisogni, compreso questa parte 1, comprendente le clausole un carattere generale e le parti successive, presentanti i requisiti particolari di diversi tipi.
Panoramica di funzione:
Gli otturatori così saranno progettati che resistono alla forza meccanica che può essere preveduta nell'uso normale, per esempio quando un perno di una spina è forzato involontariamente contro l'otturatore di un foro dell'entrata dello incavo-sbocco.
La conformità è controllata dalle seguenti prove, che sono effettuate sugli esemplari che sono stati presentati alla prova secondo la clausola 23.
Un perno da una spina dello stesso sistema è applicato per 1 min con una forza di 75 N contro l'otturatore di un foro dell'entrata in un perpendicolare della direzione alla superficie anteriore dello incavo-sbocco.
Il perno non contatterà le parti in tensione.
Un indicatore elettrico con una tensione non di meno di 40 V e non più di 50 V è usato per mostrare il contatto con il divisorio pertinente.
Dopo la prova, gli esemplari non mostreranno danno nel senso di questa norma.
Norma corrispondente: Clausola 26" di IEC 62196-1 requisiti di forza meccanica»;
Requisiti tecnici:
La velocità dell'oscillazione e l'angolo sono regolabili;
È secondo la corrente nominale e la tensione nominale del mucchio di carico da continuare test di carico.
Parametri tecnici:
La velocità dell'oscillazione può essere regolato | 0-60 volte/min |
l'angolo di oscillazione è regolabile | 0-180 |
Sezione trasversale applicabile del connettore | ² di massimo 240mm |
Capacità della scatola del carico e di potere | tensione 0-450V, accuratezza: 2% |
Corrente | 0-35A, accuratezza: 2%; con sei insiemi del carico |
Stazione | 6 stazioni, con 6 insiemi dei dispositivi, 20N e 25N pesi, ciascuno con 6pcs |
Verifichi i periodi | 0-999999 volte, possono essere prestabilite, i requisiti standard è 20000 volte, il movimento unilaterale ciascuno di 90° che piega |
Dimensione | L1350mm*W800mm*H1200mm |

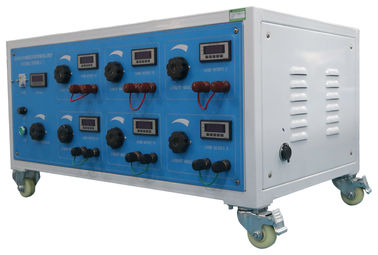

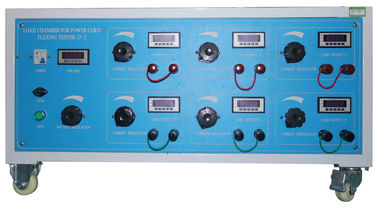

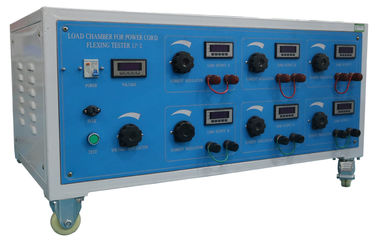

Camera del carico per il cavo di alimentazione che flette tester LP-2
Informazioni di prodotto:
Questo dispositivo è progettato secondo i requisiti tecnici pertinenti dell'IEC, dell'UL e del requisito tecnico riferito delle norme nazionali. Si applica alla prova dei cavi di alimentazione correnti, cavi ed il materiale elettrico di cui ha provato requisiti della corrente è sotto 50A/20A. C'è 6 corrente, uscita del circuito e la tensione fra il circuito è regolabile, questa macchina della prova adotta lo strumento importato, ragionevole e la costruzione avanzata, ha alta rigidità, l'aspetto facile da operare e bello.
Parametri tecnici:
Tensione in ingresso | AC220V±5%, 50HZ |
Corrente d'uscita | 0 ~ regolabile stepless 40A |
Tensione in uscita | 0 ~ 450V |
Stazione di prova | 6 stazioni |
Accuratezza dell'amperometro | ±1% |
Cavo di collegamento | cavo aereo 7PIN |
Temperatura dell'ambiente | -10℃~50℃ |
