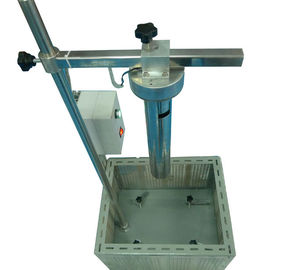

Macchina verticale di prova di urto del martello

Macchina verticale di prova di urto del martello per la prova di forza meccanica di recinzione

Informazioni di prodotto:

Questo dispositivo risponde ai requisiti standard IEC60068-2-75 della prova Ehc. È per forza meccanica difficile di recinzione della famiglia e di simili apparecchi elettrici, lampade. Il dispositivo è liberato dall'elettromagnete, che può assicurare il rilascio istantaneo e la goccia verticale. Il dispositivo di sollevamento si combina dalla ferrovia di guida della vite, che può fare il più inferiore del contatto regolare del condotto con la superficie dell'esemplare, l'altezza fissa di goccia è la lunghezza della ferrovia di guida, appena non contatta necessità di regolare, di facile impiego. Norma fornita di martello di 2, 5, 10, 20, 50 J e di condotto, è adatto a prova di forza meccanica di recinzione della maggior parte dei prodotti.

Parametri tecnici:

1. Alimentazione elettrica: 220V/50Hz.
2. Colpo dell'ascensore: 400-13500mm, l'operazione manuale, l'altezza dell'esemplare di impatto sono 200-850mm.
3. Martello: 2, 5, 10, 20 e 50J, acciaio inossidabile, abbinante 5 condotti.
4. Modo del rilascio: Controllo chiave, rilascio istantaneo dell'elettromagnete.
5. Dimensione e peso: 2000*1000*1620mm, about150kg.

Altezza di caduta

Per produrre gli impatti della severità richiesta, l'elemento notevole sarà liberato da un'altezza secondo la massa equivalente del pendolo, secondo la tabella 2.

Tabella 2-Height della caduta

Punti di operazione:

1. Accenda il potere 220V 50Hz.
2. L'esemplare è disposto sulla base di appoggio di nylon.
3. Scelga il martello ed il condotto di impatto secondo l'esemplare.
4. Faccia [il bottone del rilascio di goccia] saltare sù. Attualmente la luce a livello fuori, installa il martello ed il condotto, il martello sarà assorbito dall'elettromagnete una volta che è messo dentro, condotto che avvita nel bullone inferiore del piatto di bilancia, secondo le indicazioni del diagramma qui sotto.

5. Il manuale regola la posizione del dispositivo di sollevamento e dell'elettromagnete della crociera, per fare il più inferiore del contatto del condotto appena con la superficie dell'esemplare ed ha riparato il bullone della crociera di serratura e del dispositivo di sollevamento.

6. Premi [il bottone del rilascio di goccia]. Attualmente la luce a livello sopra, il martello finisce un impatto con un impatto verticale di goccia del condotto l'esemplare. Salti sù [il bottone del rilascio di goccia] e ready per la prova di urto seguente.

Nota: Quando effettui la prova di urto alla volta prossima, dovete aumentare il dispositivo di sollevamento, eliminate il martello di impatto, quindi svitando il condotto, reinstalli il martello e poi avvitando nel condotto, ripeti i punti di cui sopra che continuano la prova di urto. Quando la necessità dell'esemplare di essere punti differenti di impatto, muove la separazione longitudinale del condotto dall'orizzontale regoli il bullone o reinstalli l'esemplare.

Manutenzione e precauzioni:

1. Tagli l'alimentazione elettrica dopo il completamento della prova per impedire il surriscaldamento dell'elettromagnete.
2. La necessità dell'esemplare di essere installato molto prima che la goccia del martello, non possa effettuare la prova di urto senza esemplare per evitare il danneggiamento del martello.
3. Antipolvere, impermeabile, attenzione di paga a manutenzione.
