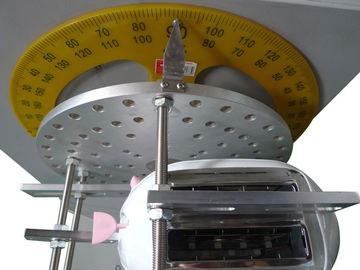

IEC60335-1 cavo del rifornimento di clausola 25,14 che flette l'apparecchiatura della prova con un posto di lavoro

IEC60335-1 cavo del rifornimento di clausola 25,14 che flette l'apparecchiatura della prova con un posto di lavoro

Informazioni di prodotto:

Questa apparecchiatura della prova controlla la protezione del cavo del rifornimento in cui entra nell'apparecchio. Risponde ai requisiti standard IEC60335-1 della clausola 25,14. Gli apparecchi hanno fornito un cavo del rifornimento che sono mossi mentre in funzione saranno costruiti in moda da proteggere adeguatamente il cavo del rifornimento da eccessivo flettendo dove entra nell'apparecchio. Ciò non fa domanda per gli apparecchi con le bobine automatiche del cavo.

Gli apparecchi hanno fornito un cavo del rifornimento che sono mossi mentre in funzione saranno costruiti in moda da proteggere adeguatamente il cavo del rifornimento da eccessivo flettendo dove entra nell'apparecchio.

Nota 1: Ciò non si applica agli apparecchi con le bobine automatiche del cavo che sono provate da 22,16 invece.

La conformità è controllata dalla seguente prova che è effettuata su un apparato che ha un membro d'oscillazione secondo le indicazioni di figura 8.

Riparare la parte dell'apparecchio che comprende l'apertura dell'entrata al membro d'oscillazione in moda da, quando il cavo del rifornimento è al mezzo del suo viaggio, l'asse del cavo in cui entra nella guardia o nell'entrata del cavo è verticale ed attraversa l'asse di oscillazione. L'asse principale della sezione dei cavi piani sarà parallelo all'asse di oscillazione.

Il cavo è caricato in modo che la forza applicata sia:

10 N, per i cavi che hanno una sezione trasversale nominale che supera 0,75 millimetri di ²;

5 N, per altri cavi.

Regolare la distanza X, secondo le indicazioni di figura 8, fra l'asse di oscillazione ed il punto in cui il cavo o la guardia del cavo entra nell'apparecchio, in moda da quando il membro d'oscillazione si sposta per la sua gamma completa, il cavo ed il carico fa il movimento laterale minimo.

Il membro d'oscillazione è mosso con un angolo di 90° (45° su entrambi i lati del verticale), il numero dei flexings per tipo collegamenti di Z che sono 20000 e per altri collegamenti 10000. Il tasso di flessione è 60 al minuto.

Nota 2: Una flessione è un movimento di 90°.

Il cavo e le sue parti collegate sono girati con un angolo della metà del numero 90°after dei flexings, a meno che un cavo piano misura.

Durante la prova, i conduttori sono forniti a tensione nominale e sono caricati con la corrente nominale dell'apparecchio.

Nota 3: La corrente non è passata tramite il conduttore di terra.

La prova non risulterà dentro

1. Un cortocircuito fra i conduttori;

2. Una rottura di più di 10% dei fili di qualsiasi conduttore;

3. Separazione del conduttore dal suo terminale;

4. Allentamento di qualsiasi guardia del cavo;

5. Danneggiamento del cavo o della guardia del cavo in grado di alterare la conformità with questa norma;

6. Fili rotti che perforano l'isolamento e che diventano accessibili.
