Sistema di linea di produzione ad alta capacità dotato di una macchina di ricarica automatica del refrigerante a quattro stazioni

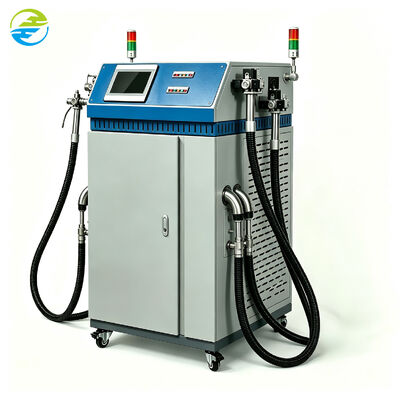

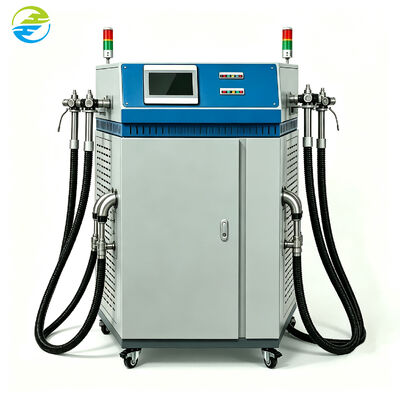

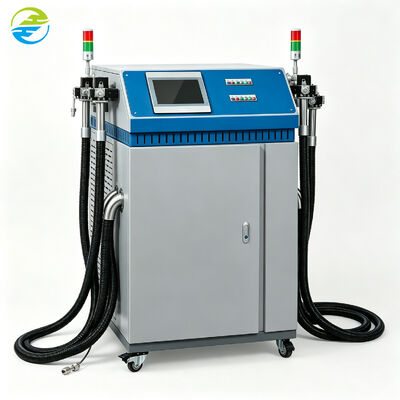

La macchina di carica refrigerante automatica a quattro stazioni HongCe è un sistema di produzione a piattaforma girevole rotante che esegue l'evacuazione sotto vuoto e la carica quantitativa di refrigerante su quattro stazioni in un ciclo continuo. Progettata per linee di produzione ad alto rendimento di condizionatori d'aria, deumidificatori e componenti di refrigerazione, la macchina raggiunge 80-120 pezzi/ora con controllo PLC, identificazione tramite codici a barre e tracciabilità dei dati MES.

Con l'accelerazione delle linee di produzione di refrigerazione, le macchine di carica a stazione singola diventano un collo di bottiglia. La soluzione è parallelizzare il processo: mentre un prodotto viene caricato, altri vengono evacuati, pesati o trasferiti.

La macchina di carica a piattaforma girevole rotante a quattro stazioni HongCe implementa questa architettura parallela. I prodotti vengono indicizzati attraverso quattro stazioni in cui le operazioni di evacuazione e carica sono distribuite lungo il ciclo. Ogni stazione è dotata della propria capacità di vuoto e carica, mentre un PLC centrale coordina la sequenza, legge i codici a barre dei prodotti e registra i dati di carica. Il risultato è una cella di carica compatta e ad alto rendimento che si integra direttamente nelle linee di produzione automatizzate.

• Design rotante a quattro stazioni: Elaborazione parallela su quattro stazioni con indicizzazione continua per un elevato rendimento.
• Elevata produzione: 80-120 pezzi/ora a seconda del prodotto, della quantità di carica e del tempo di evacuazione.
• Carica di precisione per stazione: Precisione di carica di ±0,5 g entro 100 g e ±0,5% sopra 100 g, intervallo 10-500 g per stazione.
• Evacuazione sotto vuoto integrata: Capacità di vuoto di 4 L/s per stazione con livello di vuoto dell'attrezzatura di <2 Pa.
• Tracciabilità tramite codici a barre: La scansione del codice a barre del prodotto collega ogni record di carica all'unità individuale.

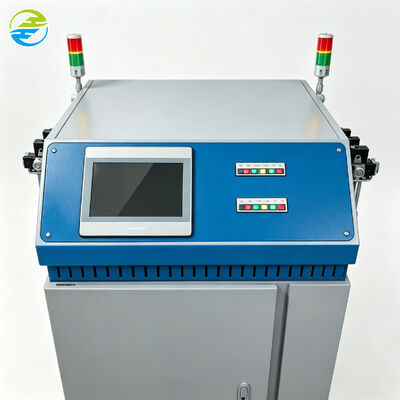

• Integrazione completa della produzione: PLC + touch screen da 12 pollici, connettività MES, archiviazione dati di 3 anni, interfacce RJ45/RS-485 e wireless.

• ISO 5149 - Impianti frigoriferi e pompe di calore: requisiti di sicurezza e ambientali
• ISO 817:2024 - Refrigeranti: designazione e classificazione di sicurezza
• IEC 60204-1 - Sicurezza delle macchine: apparecchiature elettriche delle macchine
• GB/T 5226.1 - Sicurezza elettrica delle macchine

• Architettura di processo parallela: Le operazioni di evacuazione e carica si sovrappongono tra le stazioni, nascondendo il tempo di processo e aumentando il rendimento della linea.
• Controllo dell'indicizzazione della piattaforma girevole: Indicizzazione servo-assistita con feedback di posizione garantisce un allineamento accurato delle stazioni e un funzionamento ripetibile.
• Controllo del processo per stazione: Ogni stazione monitora indipendentemente il livello di vuoto, il peso di carica e la pressione, con marcatura di scarto per le unità fuori specifica.
• Integrazione della tracciabilità: I record di carica collegati tramite codici a barre e la connettività MES rendono la macchina un nodo dati nel sistema di gestione della produzione.

Guangzhou HongCe Equipment Co., Ltd. è impegnata nello sviluppo e nella produzione di apparecchiature di test e sistemi di linee di produzione dal 2003, coprendo tecnologia del vuoto, test di tenuta, controllo automatico e soluzioni personalizzate per linee di produzione. Le apparecchiature HongCe sono sviluppate con riferimento ai requisiti GB, IEC, EN, UL, VDE, BS, AS e ISO.
