Iec 60034 Banchina di prova della pompa ad acqua ad alta pressione Prova completa delle prestazioni

Banco di prova per pompe ad acqua ad alta pressione IEC 60034 - Test di prestazioni completo

Descrizione del prodotto

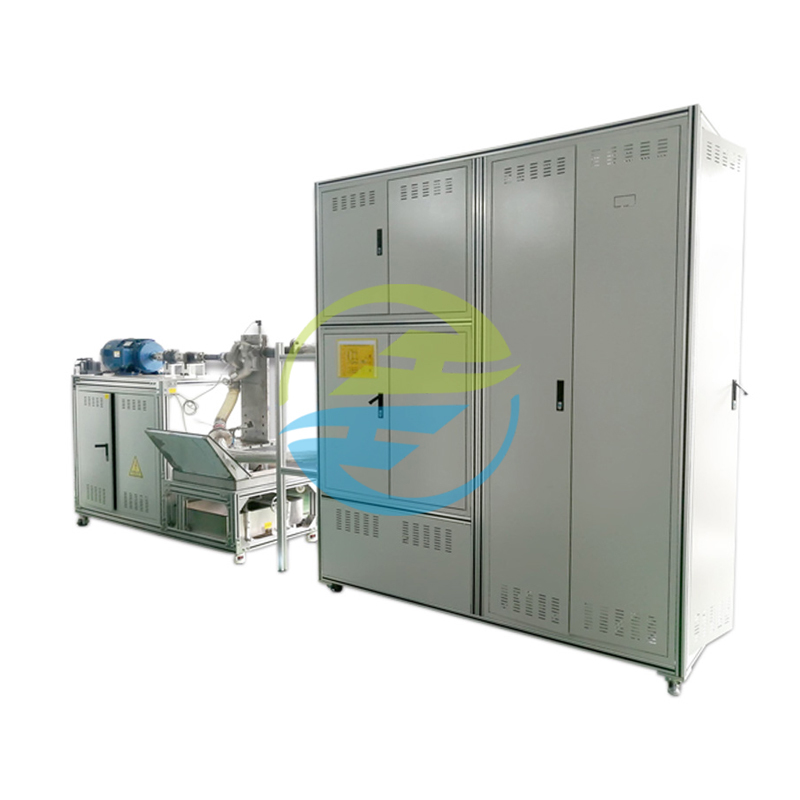

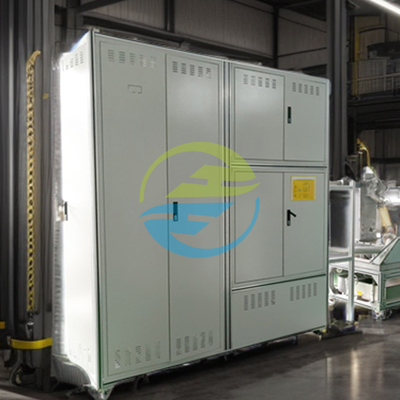

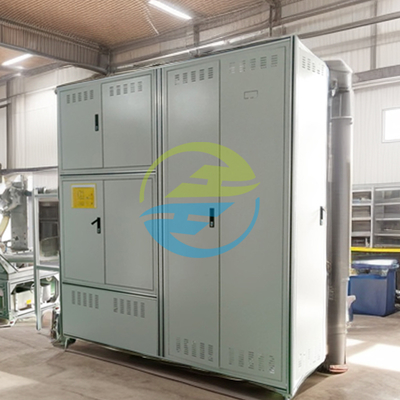

WPT-14 è un sistema di test delle prestazioni completo e ad alta precisione per pompe ad acqua, progettato per testare le apparecchiature di pompaggio nelle fasi di ricerca e sviluppo, produzione e ispezione. Supporta test automatizzati in condizioni di alta pressione, flusso variabile, velocità costante/variabile e multi-media, coprendo un'ampia gamma di scenari applicativi industriali. In qualità di apparecchiatura di test per pompe avanzata, il dispositivo è conforme agli standard internazionali come ISO 9906, integra sistemi di acquisizione dati e di output di report tracciabili ed è ampiamente utilizzato nella produzione di pompe, nella petrolchimica, nei progetti di conservazione dell'acqua e nelle istituzioni di ricerca scientifica.

Oggetti di prova

• Pompe centrifughe: Monostadio/multistadio, orizzontali/verticali, pompe in linea

• Pompe volumetriche: Pompe a pistoni, pompe a membrana, pompe a ingranaggi

• Pompe per condizioni speciali: Pompe sommerse, pompe a motore a tenuta stagna, pompe magnetiche

Voci di ispezione

1. Parametri di prestazione:

   • Prevalenza (curva H-Q, accuratezza ±0,5%)

   • Potenza all'albero e rendimento (P-η curva, risoluzione 0,1%)

   • Altezza di aspirazione positiva netta (NPSHr, ISO 9906 Classe B)

2. Stabilità operativa:

   • Accelerazione delle vibrazioni (tre assi X/Y/Z, ≤2,8 m/s²@1500 giri/min)

   • Rumore in decibel (a una distanza di 1 m, ≤85 dB per pompa da 55 kW)

3. Durata e sicurezza:

   • Perdite di tenuta (tenuta meccanica ≤5 gocce/minuto)

   • Aumento della temperatura del motore (avvolgimento dello statore ≤120K, IEC 60034-1)

4. Test speciali:

   • Adattabilità a media ad alta temperatura (funzionamento continuo a 150℃ per 24 ore)

   • Tolleranza alle particelle (testato con acqua contenente impurità da 50$mu$m, usura ≤0,05 mm)

Caratteristiche del prodotto
* Test ad alta precisione e controllo intelligente: vengono utilizzati sensori ad alta precisione e sistemi di misurazione e controllo intelligenti per ottenere una misurazione accurata dei parametri chiave come pressione (±0,2% FS), portata (±0,5% FS) e rendimento (±0,5%). Il touchscreen da 12 pollici supporta l'impostazione di schemi di test one-touch e il servomotore collegato al PLC regola con precisione la velocità per garantire l'affidabilità dei dati di test.
* Capacità di test multidimensionali: oltre ai test di prestazione convenzionali (curva prevalenza-portata, curva potenza all'albero-rendimento, margine di cavitazione), supporta anche il monitoraggio sincrono di indicatori come vibrazioni (risoluzione 0,1 m/s²), rumore (accuratezza ±1 dB), perdite di tenuta e aumento della temperatura dei cuscinetti per valutare in modo completo la stabilità operativa della pompa.
* Design flessibile e adattabile: il dispositivo di fissaggio a cambio rapido (interfaccia flangia DN50-DN600) è compatibile con vari tipi di pompe come pompe orizzontali, verticali e sommergibili. Il sistema a vuoto opzionale simula le condizioni di lavoro delle pompe per pozzi profondi e supporta test di vari media come acqua pulita, acque reflue e olio per soddisfare le esigenze di diversi settori.
* Tracciabilità dei dati e gestione intelligente: spazio di archiviazione integrato da 256 GB, genera automaticamente varie curve e rapporti di test, supporta l'esportazione USB/Ethernet e l'analisi del software del computer host. Visualizzazione in tempo reale dei grafici statistici SPC, contrassegno automatico e allarme di dati anomali, in linea con i requisiti di tracciabilità della qualità ISO 9001.

Standard di riferimento internazionali
Il banco di prova per pompe ad acqua ad alta pressione WPT-14 segue rigorosamente una serie di standard internazionali autorevoli per garantire l'accuratezza e l'applicabilità globale dei risultati dei test:
* ISO 9906:2018: Test di accettazione delle prestazioni idrauliche delle pompe (Clausola 5 Test di rendimento; Clausola 6 Test NPSH).
* GB/T 3216-2016: Test di accettazione delle prestazioni idrauliche delle pompe dinamiche rotanti Livello 1, 2, 3 (Clausola 5 Test di prevalenza; Clausola 6 Limiti di vibrazioni e rumore).
* API 610:2010: Pompe centrifughe per le industrie petrolifere, petrolchimiche e del gas naturale (Clausola 9 Test di integrità meccanica; Clausola 10 Test di prestazione).
* ANSI/HI 1.6-2019: Test di rendimento della pompa (Sezione 4 Metodo di calcolo del rendimento; Sezione 5 Incertezza del test).
* IEC 60034-1:2010: Macchine elettriche rotanti Parte 1: Valori nominali e prestazioni (Clausola 7 Test di aumento della temperatura; Clausola 8 Determinazione del rendimento).

Parametri tecnici
