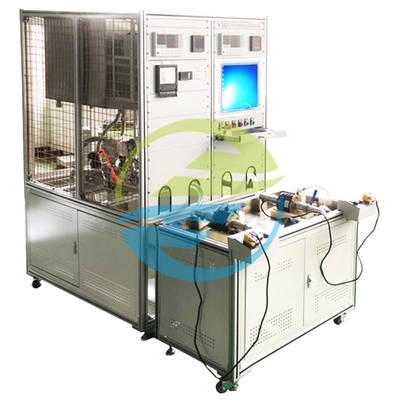

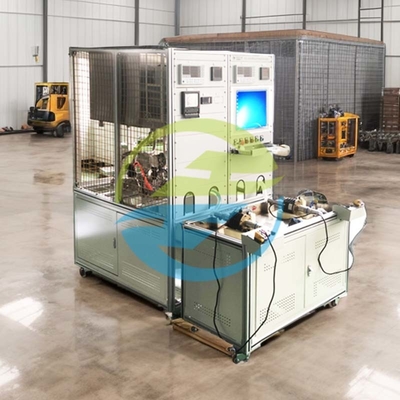

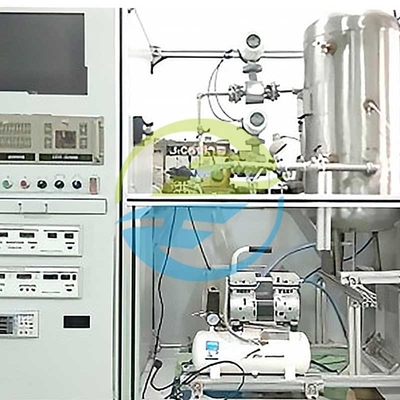

Pump Testing machine Automatic Clamping 80m3/h Capacità EV Water Ring Pump Test Bench

Marchio:	HongCe
Numero di modello:	HETE-WPT-9
MOQ:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	10 sets per month

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

Calibration certificate(cost additional)

Packaging Details:

Plywood

Evidenziare:

Banchina di prova della pompa a vuoto ad anello d'acqua

Clamping automatico del banco di prova della pompa a vuoto

Motore di prova di pompa EV

Descrizione di prodotto

Impianto di prova delle prestazioni di una pompa a vuoto ad anello d'acqua per veicoli elettriciCapacità di fissaggio automatico 80 m3/h

Breve descrizione

L'apparecchiatura di prova della pompa WPT-9 è un banco di prova automatizzato avanzato progettato per le pompe a vuoto ad anello dell'acqua dei veicoli elettrici.e test multi-condizione, che fornisce test di alta precisione, efficienza e tracciabilità per OEM e fornitori Tier 1.

Introduzione del prodotto

WPT-9La Commissione ha adottato una decisioneprova di pompa a vuoto per veicoli elettriciEquipaggiato con un sistema di fissaggio robotico a sei assi e simulazione dell'ambiente di prova a spettro completo, supporta test precisi, automatizzati e ripetibili per una vasta gamma dimodelli e configurazioni di pompeProgettato per soddisfare i criteri internazionali, questo sistema consente una validazione affidabile delle prestazioni in condizioni dinamiche di livello automobilistico.

Caratteristiche del prodotto

Sistema automatico di chiusura
Convertire velocemente il modello (entro 5 minuti) con una precisione di posizionamento di ± 0,1 mm, compatibile con le porte di pompa da G1/4" a G3/8".
Simulazione ambientale completa
Simula le condizioni di temperatura estrema (-40°C~125°C), umidità (10%-95% RH) e pressione, supportando gli standard AEC-Q100 e ISO.
Misurazioni di alta precisione
Il vuoto, la portata, la potenza, le vibrazioni e il rumore sono monitorati in tempo reale.
Gestione dei dati e tracciabilità
Acquisizione dati CAN/LIN in tempo reale, 256 GB di memoria SSD, generazione di report PDF per la conformità ISO 9001.
Protocolli di sicurezza avanzati
Protezione da sovrapressione a doppio strato, diagnosi precoce del guasto basata sulle vibrazioni e conformità alle norme IEC 60664-1 e EVS-GTR.
Progettazione modulare
Espandibile con circuito refrigerante (-50°C), gas ad alta pressione (fino a 10 bar) e moduli di fragilità dell'idrogeno.

Norme internazionali di riferimento

Norme	Sezione	Descrizione
ISO 28580:2013	5.3	Prova della curva di flusso del vuoto per le pompe EV
GB/T 32864-2016	5.4, 5.7	Efficienza della pompa elettrica e avvio a bassa temperatura
AEC-Q100 Rev-E	5, 9	Provate di ciclo di temperatura e di vibrazione
IEC 60068-2-1	Nb	-40°C (72h senza guasti)
EVS-GTR Fase 2	5.3	Isolamento elettrico (≥10MΩ), resistenza a 1500Vdc
CISPR 25:2021	Classe 3	EMI irradiato ≤ 40 dBμV/m (30~1000MHz)

Portata di applicazione

Oggetti di prova primari:

Pompe a vuoto ad anello di acqua per veicoli elettrici (0,1 ‰ 3 kW, 5 ‰ 80 m3/h)
Pompe ibride per il recupero del vuoto (raffreddate ad olio/acqua)
Sistemi a vuoto a celle a combustibile a idrogeno (alta pressione, anti-fragilità dell'idrogeno)

Categorie di prove di base

Categoria	Prodotti di prova
Prestazioni	Vaso contro flusso, Potenza contro efficienza, Tempo di recupero
Ambiente	Inizio a freddo (-40°C), resistenza al calore (125°C), spruzzo di sale (48h)
Affidabilità	Durabilità (500h), Shock termico (1000 cicli)
Sicurezza ed EMC	Isolamento, resistenza al terreno, EMI irradiato
Automazione	Precisione di chiusura, adattabilità alla pressione del sigillo

Specifiche tecniche

Parametro	Dettagli
Modello	WPT-9
Intervallo di vuoto di prova	1 ‰ 100 kPa (precisione ± 0,1 kPa)
Intervallo del flusso	0° 80 m3/h (± 0,5% FS)
Intervallo di temperatura	-40°C a +125°C (precisione ±1°C)
Intervallo di umidità	10% ∼95%RH (non condensante, facoltativo)
Input di potenza per DUT	12V / 24V / 48V DC
Distanza di potenza dell'unità	0 ̊3 kW (0,1 W di risoluzione, ± 0,5% di precisione)
Rilevazione delle vibrazioni	0 ′ 200 m/s2, 3 assi (±5%)
Intervallo del rumore	30 ‰ 100 dB (± 1 dB @ 1m)
Sistema di fissaggio	Braccio robotico + pinze pneumatiche (± 0,1 mm)
Interfaccia di controllo	12 Industrial touchscreen (moltilingue)
Immagazzinamento dati	256GB SSD, 200.000+ log, uscita CAN/LIN
Classificazione di protezione	IP67 (camera di prova), IP54 (controllore)
Fornitore di energia	AC220V/380V ±10%, 50/60Hz, 80kVA
Dimensioni	3500×2500×2300 mm (L×W×H)
Peso	3000 kg
Comunicazione	CAN / LIN / RS485 / Modbus / OPC UA

Servizio post-vendita

Forniamo supporto tecnico completo, diagnosi a distanza, formazione in loco e aggiornamenti software.
