Luogo di origine: | Cina |
Marca: | HongCe |
Certificazione: | Calibration certificate(cost additional) |
Numero di modello: | HC9928 |
Minimum Order Quantity: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Legno compensato |
Tempi di consegna: | 20 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 30 serie al mese |
Materiale: | acciaio inossidabile | Stazione: | 1 stazione |
---|---|---|---|
Unità di fissaggio: | Unità di pin di presa | Norme: | IEC60884.1, VDE0620 |
Pesi: | 4N, 20N, 30N, 50N | Calibri: | Personalizzabile |
Norme:
IEC 60884-1 "Stagne e prese per usi domestici e simili ¢ Parte 1: Requisiti generali" punto 24.10, figura 30
Descrizione standard:
La spina viene posizionata su una piastra d'acciaio rigida dotata di fori adatti per i perni della spina, come illustrato nell'esempio della figura 30.
Le distanze tra i centri dei fori (ad esempio,d1 e d2) devono essere uguali alle distanze tra i centri del cerchio circoscritto attorno all'area di sezione trasversale di ciascun perno nel foglio standard della spina.
Ogni foro deve avere un diametro uguale a quello del cerchio circoscritto attorno alla sezione trasversale del perno più (6 ± 0,5) mm.
La spina è posizionata sulla piastra in acciaio in modo tale che i centri dei cerchi che circondano i perni coincidano con i centri dei fori.
Una forza di trazione P pari alla forza massima di trazione di cui alla tabella 16 viene applicata, senza scosse, per 1 minuto su ciascun perno a turno, nella direzione dell'asse longitudinale del perno.
La forza di trazione viene applicata all'interno di un apparecchio di riscaldamento a una temperatura di (70 ± 2) °C, 1 ora dopo che il tappo è stato inserito nell'apparecchio di riscaldamento.
Dopo la prova, la spina viene lasciata raffreddare alla temperatura ambiente e si verifica che nessun perno sia stato spostato nel corpo della spina di più di 1 mm.
Campione di prova:Collegamento, spilla
Parametri:
Stazione di prova | 1 stazione |
Peso di prova | 50N*1, 20N*2, 30N*1, 4N*1 |
Dispositivi | fornire 6A, 10A, 16 punti, ciascuno |
Sottile | La piastra di presa deve essere realizzata secondo i requisiti specifici del paese. |
Applicazione:
È utilizzato per testare la fermezza della spina e del perno della spina. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.
Metodo di prova
1Prima del primo utilizzo, l'utente deve familiarizzare con le norme pertinenti per un uso più efficace e corretto dell'apparecchio di prova e per completare la prova.
2La spina è posizionata sulla piastra in acciaio in modo tale che i centri dei cerchi che circondano i perni coincidano con i centri dei fori.Poi inserire la spina di prova nella presa nella direzione dell'asse longitudinale del pernoDopo di che, la spina viene collocata in un gabinetto di riscaldamento a temperatura (70 ± 2) °C, 1 ora dopo, viene applicata una forza di trazione all'interno di un gabinetto di riscaldamento.
3. Scegliere il dispositivo di fissaggio in base alla forma della spina, e farlo essere saldamente collegato con la spina (assicurarsi che non si allontana quando esercitare una forza di trazione)
4. scegliere il peso della forza di trazione in base alla forza massima di trazione indicata nella tabella 16 (può essere ottenuta mediante sovrapposizione), il peso è agganciato all'anello della pinza, maneggiato con attenzione,e non producono tensione esplosiva.
5. La forza viene applicata su ciascun perno per 1 minuto, dopo la prova,la spina viene lasciata raffreddare fino alla temperatura ambiente e si verifica che lo spostamento di qualsiasi perno della spina nel corpo della spina non superi 1 mm..
6. Prestare attenzione alla pulizia del dispositivo e alla manutenzione delle prese dopo il completamento della prova.

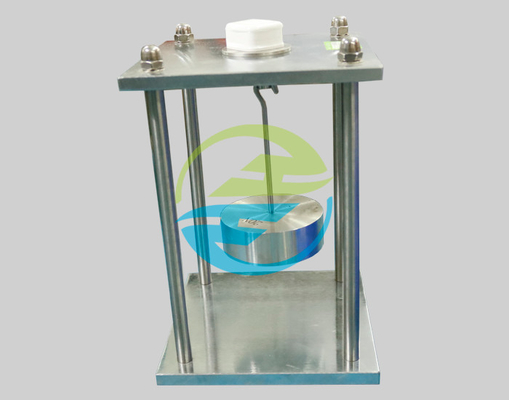

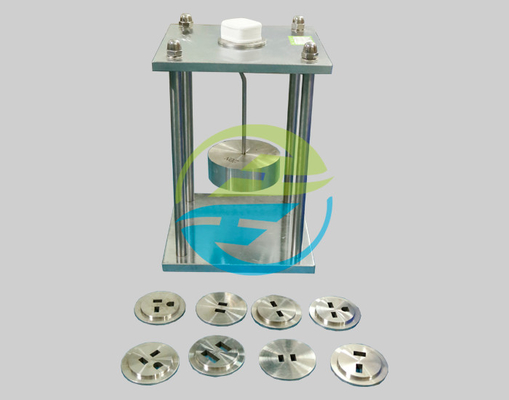

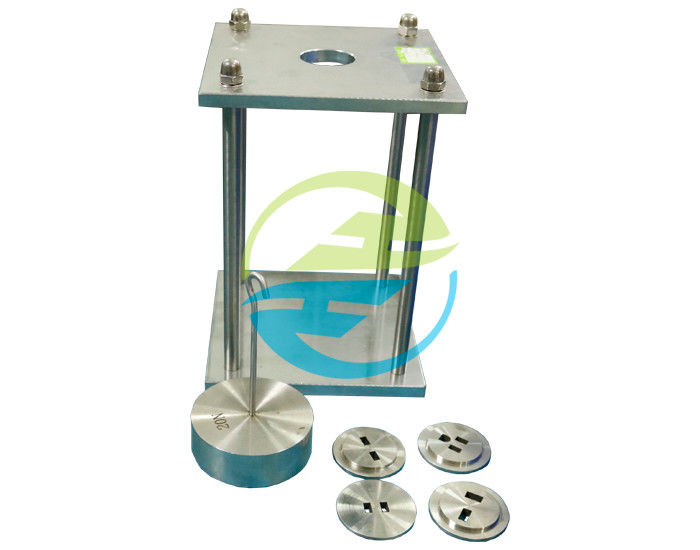

Visualizzazione immagine
