ISO 6336 Sistema di prova avanzato standard del dinamometro riduttore per la valutazione completa delle prestazioni

ISO 6336 Sistema di prova avanzato standard del dinamometro per riduttori per la valutazione completa delle prestazioni

Descrizione del prodotto conSistema di prova del dinamometro:
Il banco di prova del riduttore è un dispositivo di prova per la prova degli indicatori di prestazione del riduttore.potenza, coppia di uscita, velocità, potenza, efficienza, aumento della temperatura, vibrazioni e rumore, ecc.Il banco di prova può soddisfare le prove di prestazioni di vari tipi di riduttori e fornire indicatori di parametri accurati per valutare la produzione, manutenzione e applicazione in loco dei riduttori.

Gli elementi di prova con sistema di prova dinamometrico:
1Controllo dell'aspetto: verificare se il riduttore è danneggiato, deformato, crepato, ecc.
2- Prova delle prestazioni: compresa la prova della coppia, della potenza, dell'efficienza e di altri indicatori delle prestazioni del riduttore.
3- prova di carico: prova del funzionamento del riduttore sotto carichi diversi, quali velocità, coppia di uscita, potenza, ecc.
4- prova di durata: effettuare una prova di funzionamento a lungo termine sul riduttore per determinarne l'affidabilità e la durata nell'uso a lungo termine.
5. Prova di trattamento termico: collocare il riduttore in un ambiente ad alta temperatura per testarne le prestazioni e la stabilità in condizioni di alta temperatura.
6- prova del rumore: prova del livello di rumore generato dal riduttore durante il funzionamento per determinare se esso soddisfa le norme relative al rumore.
7. Prova di vibrazione: i problemi con il riduttore possono essere rilevati attraverso la risposta a vibrazione, come danni, indentamenti, ruggine, ecc., che influenzeranno la normale vibrazione del riduttore.Utilizzare il rilevatore di vibrazioni del motore di riduzione per osservare la dimensione e la frequenza delle vibrazioni del motore di riduzione e trovare anomalie nel motore di riduzione.
8- Prova di temperatura: durante il funzionamento del motore riduttore, verificare se la sua temperatura soddisfa i requisiti.
9- Prova dell'olio lubrificante: prova dell'olio lubrificante utilizzato nel riduttore per assicurarne la qualità e l'idoneità.
10- Prova di sicurezza: verificare le prestazioni di sicurezza del riduttore, quali la protezione da sovraccarico, la protezione da cortocircuito, ecc.

Composizione del prodotto con sistema di prova dinamometrico:
Il banco di prova del riduttore è composto da tre parti: il sistema meccanico, il sistema di misurazione e controllo e il sistema di carico per la conversione di frequenza.
Sistema meccanico: sorgente di alimentazione, riduttore testato, sensore di coppia, riduttore di prova di accompagnamento, motore di carico, piattaforma in ghisa e connettori per utensili.
Sistema di misura e controllo: composto da azionamento, regolatore di carico, sistema di acquisizione dati in tempo reale, sistema di allarme dati, sistema software e altre apparecchiature.,Funzioni di analisi e visualizzazione dei dati, registrazione e esportazione dei dati in base al progetto di prova.
Sistema di carico a frequenza variabile: utilizzando un sistema di feedback a frequenza variabile, la stabilità del carico è buona e il risparmio di costi operativi (risparmio energetico) non è inferiore al 75%.

Parametri tecnici:

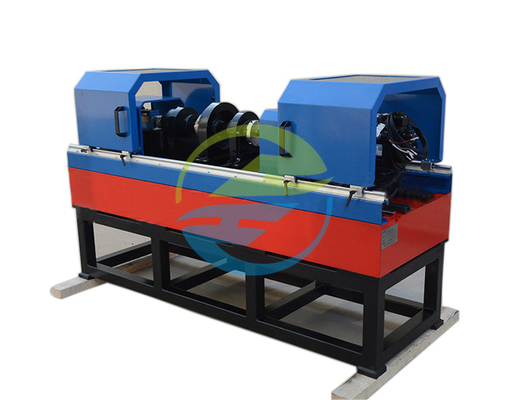

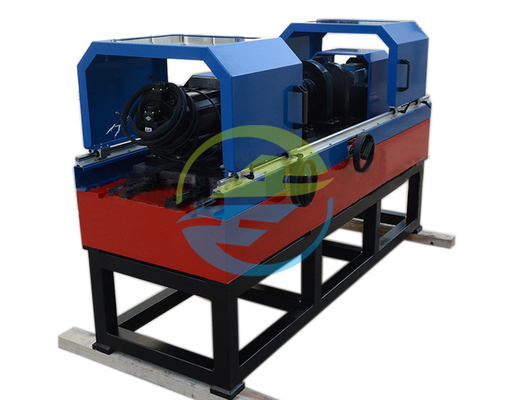

Immagini del prodotto del riduttore:

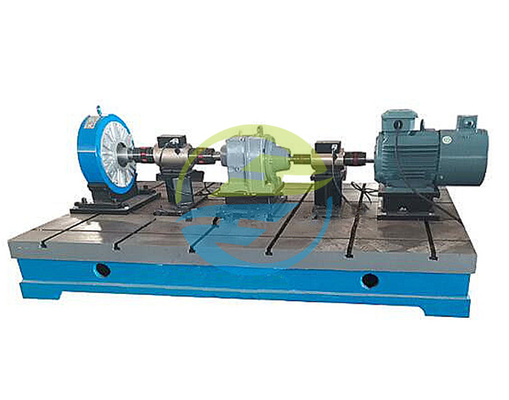

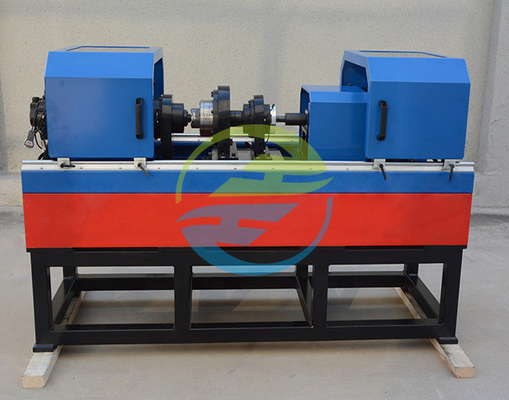

Diversi modelli di banchi di prova:

Prodotti personalizzabili con sistema di prova dinamometrico

Domande e risposte:
Q1: Quali sono le funzioni principali del banco di prova del riduttore?
A1: Il banco di prova del riduttore è utilizzato principalmente per misurare vari parametri di prestazione del riduttore, quali coppia di ingresso, velocità, potenza, coppia di uscita, velocità, potenza, efficienza, vibrazione, rumore,aumento della temperatura, ecc.

D2: Come funziona il banco di prova del riduttore?
A2: dopo che il banco di prova del riduttore ha introdotto la coppia di potenza attraverso la potenza principale (motore), la dimensione della potenza di uscita attraverso il riduttore viene misurata attraverso la piattaforma del banco di prova.

Q3: Quali sono i principali componenti della banca di prova del riduttore?
A3: Il banco di prova del riduttore è costituito principalmente da freno a polvere magnetico, cambio, sensore di coppia, griglia circolare, servomotore sincrono a magnete permanente, ecc.

Q4: Quali sono le norme di ispezione per i banchi di prova dei riduttori?
A4: L'ispezione del riduttore comprende principalmente il controllo delle condizioni di vibrazione, rumore, aumento di temperatura e carico del riduttore.

Q5: Quali precauzioni si devono adottare quando si utilizza il banco di prova del riduttore?
A5: quando si utilizza il banco di prova del riduttore, si deve notare che per i riduttori di ingranaggi l'aumento della temperatura della vasca di olio non deve superare i 35°C e l'aumento della temperatura del cuscinetto non deve superare i 40°C;per riduttori di vermi, l'aumento della temperatura della vasca d'olio è richiesto Non più di 60°C, aumento della temperatura del cuscinetto non più di 50°C.
