| Luogo di origine: | Cina |
| Marca: | HongCe |
| Certificazione: | Calibration certificate(cost additional) |
| Numero di modello: | LT-3 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | INSIEME 10 al mese |
| Norme: | IEC 60112, IEC60695 ed ecc | Nome del prodotto: | Perdita che segue tester |
|---|---|---|---|
| Modalità di funzionamento del controllo: | Controllo elettrico o controllo dello SpA | Gioco dell'elettrodo: | 4±0.1mm |
| Pressione dell'elettrodo: | 1±0.05 N | Tensione difficile: | 0-600V regolabile |
| Ritardo del gocciolamento: | 0.2S | Dimensione del gocciolamento: | 45 ~ 50 gocce/cm3 |
| tensione di funzionamento: | 220V/50Hz, 1KVA | ||
| Evidenziare: | IEC60112 Apparecchiature di prova dell'inflamabilità,Controllo PLC dell'apparecchiatura di prova dell'inflamabilità |
||

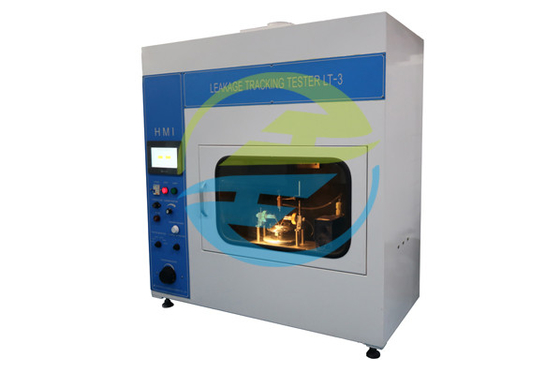

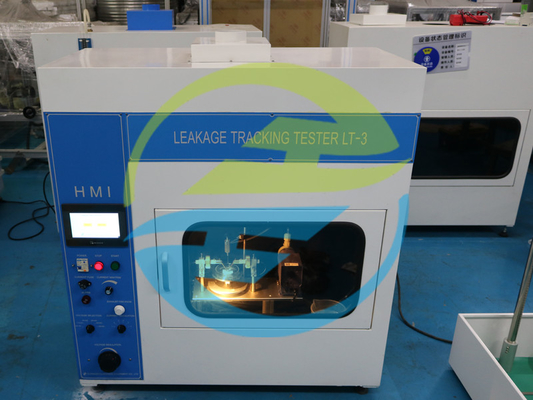

IEC 60112 Attrezzatura di prova dell'inflamabilità Determinazione di CTI e PTI
Standard:
IEC 60112-2009 Metodo per la determinazione della prova e degli indici di tracciamento comparativi dei materiali isolanti solidi.
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.Apparecchiature per la prova dell'inflamabilità
Indice di tracciamento delle prove (PTI)
Qualora, nelle norme CEI relative alle specifiche dei materiali o delle apparecchiature elettriche, o in altre norme, sia richiesta soltanto una prova di prova,50 prove di caduta devono essere effettuate conformemente al punto 8, ma alla singola tensione specificata.Il numero richiesto di campioni deve resistere al periodo di prova fino ad almeno 25 secondi dopo la caduta della cinquantesima goccia senza errore di tracciamento e senza fiamma persistente.
Il funzionamento del dispositivo di sovra-corrente con arco d'aria non costituisce un guasto di localizzazione.
La tensione di prova deve essere un multiplo intero di 25 V.
Indice di tracciamento comparato (CTI)
Per determinare l'indice di tracciamento comparato è necessario determinare la tensione massima alla quale cinque campioni resistono al periodo di prova di 50 gocce senza guasto e se:a tensione di 25 V inferiore al valore massimo della caduta di 50In caso contrario, si deve determinare la tensione massima di resistenza a 100 gocce.
Parametro:
| Modello | LT-2 ((0,5m3) | LT-3 ((0,5m3) (schermo touch) |
| tensione di funzionamento | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| Modalità di funzionamento del comando | Controllo elettrico, funzionamento dei pulsanti | Controllo PLC, a colori touch screen da 7 pollici, con telecomando a infrarossi |
| Tensione di prova | 0-600V regolabile, precisione 1,5% | |
| Dispositivo di cronometraggio | 9999X0.1S.Apparecchiature per la prova dell'inflamabilità | |

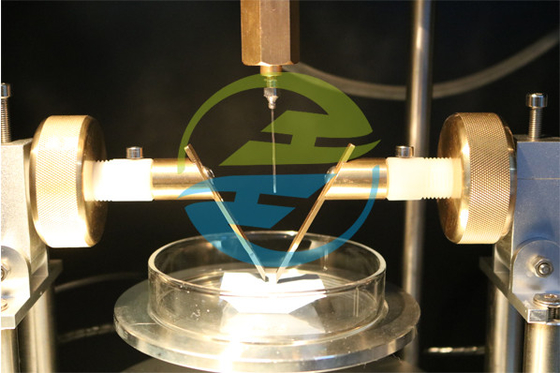

| Elettrodi | Materiale: elettrodo di platino e canna di collegamento in ottone | |
| I due elettrodi devono avere una sezione rettangolare di (5 ± 0,1 ) mm × (2 ± 0,1 ) mm, con un'estremità tagliata con un filo di scalpello con un angolo di 30° ± 2° (cfr. figura 1).Il bordo affilato deve essere rimosso per produrre una superficie approssimativamente piana., larghezza da 0,01 mm a 0,1 mm | ||
| Posizione relativa dell'elettrodo | Angolo compreso: 60°±5°, distanza 4±0,1 mm | |
| Pressione dell'elettrodo | 10,00N±0,05N | 10,00N±0,05N, touch screen |
| Liquido gocciolante | L'intervallo di tempo di caduta del liquido: 30±5S, visualizzazione digitale, prestabilibile | |
| Altezza: 35 ± 5 mm | ||

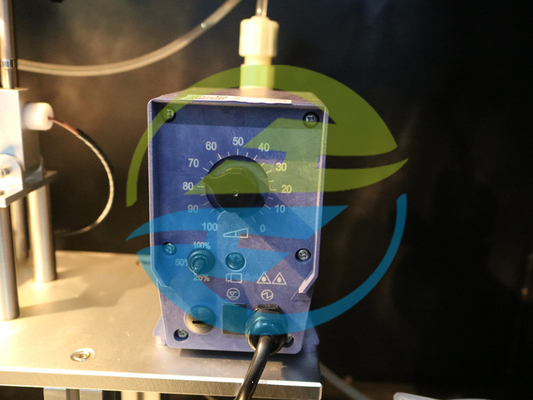

| Il numero di goccioline: 0-9999 volte, può essere predefinito, la dimensione del volume del liquido gocciolante è controllata dalla micro pompa importata entro 50 ~ 45 goccioline / cm3 | ||
| Soluzioni di prova | Soluzione A: 0,1%NH4Cl, 3,95±0,05Ωm, Soluzione B: 0,1%NH4Cl + 0,5±0,002% di sulfonato di naftalene di sodio-di-butile, 1,98±0,05Ωm | |
| Circuito di ritardo temporale | 2 ± 0,1 S (in corrente di 0,5 A o superiore) | |
| Caduta di pressione in caso di cortocircuito | 1±0,1A 1%, calo di pressione 8% MAX | |
| Velocità del vento | 0.2 m/s. | |
| Requisito ambientale | 0°40°C, umidità relativa ≤ 80%, in assenza di vibrazioni evidenti e gas corrosivi | |
| Dimensioni e peso | WDH=1100×550×1200 mm, 130 kg | WDH=1100×550×1200 mm, 130 kg |
Abbiamo altriApparecchiature per la prova dell'inflamabilitàDisponibile: apparecchio di prova a fiamma di ago di IEC 60695-11-5, apparecchio di prova a fiamma orizzontale-verticale di IEC 60695-11-3 e IEC 60695-11-4, apparecchio di prova a filo incandescente di IEC 60695-2-10, IEC 60695-2-11,IEC60695-2-12 e IEC60695-2-13 e ecc.. Si prega di fare riferimento alElenco delle apparecchiature di prova per le apparecchiature di prova dell'inflamabilità...per il nostro elenco completo di attrezzatureApparecchiature per la prova dell'inflamabilità.
