Tester di flessibilità di elettricità statica dell'apparecchiatura di collaudo del cavo IEC60245-2 per i cavi flessibili completati

Tester di flessibilità di elettricità statica dell'apparecchiatura di collaudo del cavo IEC60245-2 per i cavi flessibili completati

Introduzione della struttura
La macchina è composta di scivolamento il morsetto, il morsetto fisso, la protezione destra e sinistra di limite, la struttura dell'azionamento della vite e del comitato per il controllo elettrico.
1.The che fanno scorrere il morsetto ed il morsetto di riparazione pricipalmente sono composti di sedile del morsetto e di blocchetto del morsetto e la barra della maniglia è girata per spingere il blocchetto del morsetto per premere le due estremità del campione rispettivamente.                       Apparecchiatura di collaudo del cavo
2.There è un commutatore di limite sopra ciascuno dei lati destri e sinistri per proteggere il dispositivo scorrevole per evitare la collisione.
la struttura dell'azionamento della vite 3.The guida il morsetto scorrevole per muoversi a destra e a sinistra.
il comitato per il controllo elettrico 4.The è un pannello di controllo manuale con i commutatori quale lo spostamento sinistro, si ferma, scorrimento a destra, l'alimentazione elettrica e controllo di velocità.

Norma: Tensioni cavo-stimate isolate di gomma IEC60245-1 fino a e compreso 450/750 diparte 1: Requisiti generali, IEC60245-2 clausola 3,2 e figura 2 tensioni cavo-stimate isolate di gomma fino a e compreso 450/750 diparte 2: Metodi di prova.          Apparecchiatura di collaudo del cavo

Applicazione: È usata per il controllo della forza meccanica dei cavi flessibili completati. Questa prova non si applica ai cavi flessibili con i centri di sezione trasversale nominale maggior di 4mm2 ed i cavi che hanno più di 18 centri si sono sovrapposti in più di due strati concentrici.

Campione: Cavi flessibili completati.                  Apparecchiatura di collaudo del cavo

Caratteristica: Un campione con una lunghezza di 3m±0.05m sarà provato in un apparato simile a quello come appare figura 2. Due morsetti, A e B, saranno posizionati ad un'altezza almeno di 1.5m sopra il livello del suolo. Il morsetto A sarà riparato e premere la B si muoverà orizzontalmente al livello di morsetto A. L'estremità del campione premuto verticalmente (e rimanere verticale durante la prova), un'estremità in morsetto A, l'altro nel morsetto mobile B che sarà ad una distanza/=0.20m dal morsetto A. Il cavo prende approssimativamente la forma ha indicato figura 2 dalle linee punteggiate. Il morsetto mobile B poi sarà mosso a partire dal morsetto fisso A finché il ciclo costituito dal cavo non prenda la forma, ha indicato nella figura 2 dal profilo pesante, di U ha accluso interamente fra due scandagliano le linee tramite i morsetti ed installano tangenzialmente alla generatrice esterna del cavo. Questa prova sarà effettuata due volte, il cavo che è restituito il morsetto, dopo la prima prova, con 180°.                  Apparecchiatura di collaudo del cavo

Parametri:

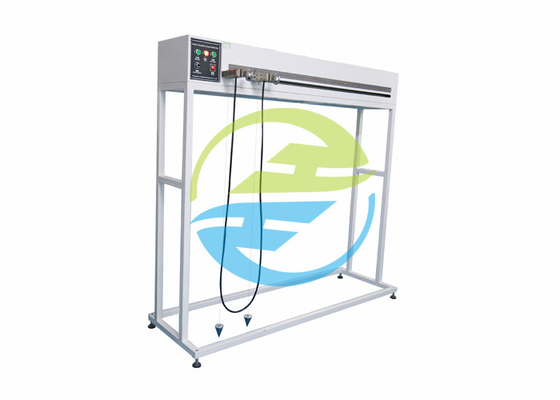

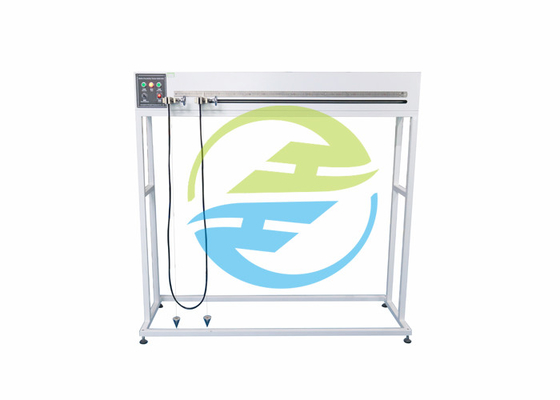

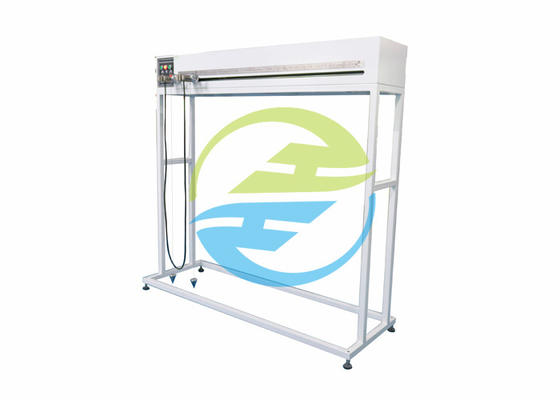

Immagine per riferimento:
