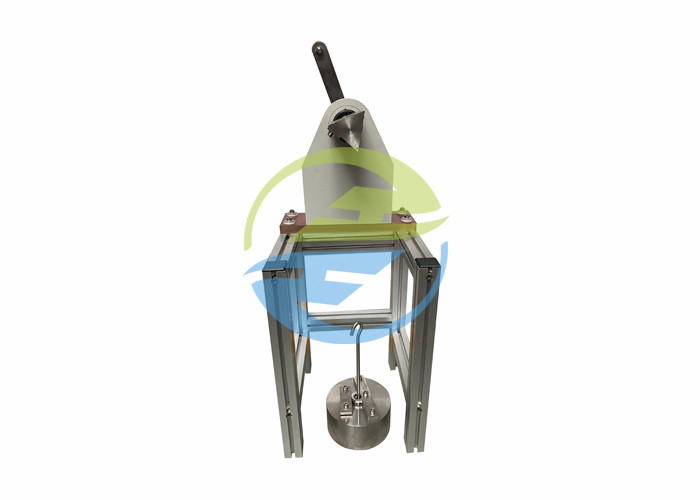

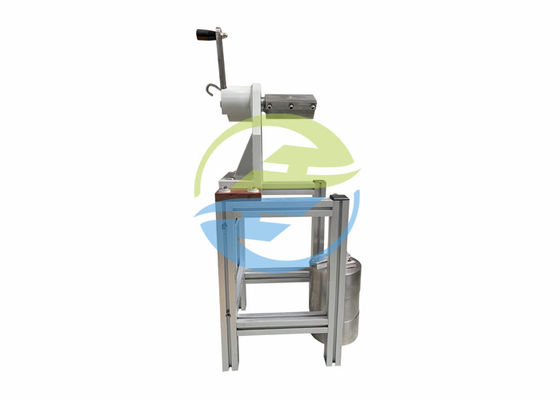

IEC60950-1 dispositivo della prova del mandrino dell'annesso aa con tre pesi 50N

IEC60950-1 dispositivo della prova del mandrino dell'annesso aa con tre pesi 50N

IEC60950-1 annesso aa

Tre campioni, ciascuno singolo campione tre consistenti o più strati del materiale di foglio sottile inseparabile che forma l'ISOLAMENTO RINFORZATO, sono usati. Un campione per volta è riparato al mandrino del dispositivo della prova (figura AA.1) secondo le indicazioni della figura AA.2.

Una forza discendente di un ± 10 N di 150 N si applica all'estremità libera del campione (si veda la figura AA.3), facendo uso di un dispositivo di serraggio appropriato. Il mandrino è girato
− dalla posizione iniziale (figura AA.2) alla posizione finale (figura AA.3) ed indietro;
− come sopra per una seconda volta;
− dalla posizione iniziale alla posizione finale.                       Audio video attrezzatura di prova
Se un campione si rompe durante la rotazione dove è riparato al mandrino o al dispositivo di serraggio, questo non costituisce un guasto. Se un campione si rompe a qualunque altro posto, la prova è venuto a mancare.
Dopo la prova di cui sopra, uno strato del foglio metallizzato, 0.035 millimetri di ± spesso 0.005 millimetri, almeno 200 millimetri di lunghezza, è disposto lungo la superficie del campione, appendente giù da ogni lato del mandrino (si veda la figura AA.3). La superficie della stagnola in contatto con il campione sarà conduttiva, non ossidata o isolata altrimenti. La stagnola è posizionata in modo che i suoi bordi non siano meno than18 millimetro dai bordi del campione (si veda la figura AA.4). La stagnola poi è stretta da due pesi uguali, uno ad ogni estremità, facendo uso dei dispositivi di serraggio appropriati.           Audio video attrezzatura di prova

Norma: Confermi a IEC60065: clausola 2014 8,21, figura 14~16, IEC60950

Applicazione: Anti verifica di resistenza di danno dell'isolamento per i materiali di strato sottile non separabili.

Campione: Materiale di strato sottile non separabile.              Audio video attrezzatura di prova

Caratteristica: La posizione dell'insieme di 10°and 230°are con il limite meccanico, non solo assicurare l'accuratezza dell'angolo della prova, ma anche raggiungere un metodo semplice di operazione; il peso con un anello d'attaccatura, nel caso di un punto è danneggiato a causa di forza troppo grande di tirata.

Parametri:

1, peso di 50N*3pcs, può combinarsi per raggiungere la prova 100N e 150N.

2, numero dei tempi della prova: 3 volte.

3, tester di tensione di resistenza (facoltativo).                                                  Audio video attrezzatura di prova
