Sonda della sfera della prova dell'attrezzatura di prova di protezione dell'ingresso di IEC 60529 IP1X 50mm con forza 10-50N

Sonda della sfera della prova di IEC 60529 IP1X 50mm con 10-50N forza, attrezzatura di prova di protezione dell'ingresso

Descrizioni pertinenti nell'IEC 60529:

5,1 descrizione sommaria: Protettivo da accesso a pericoloso si separa la parte posteriore di una mano

Definizione: La sonda di accesso, una sfera di 50 millimetri di ∅, avrà spazio adeguato dalle parti pericolose

                                 Attrezzatura di prova di protezione dell'ingresso

5,2 la protezione contro l'ingresso degli oggetti stranieri solidi implica che le sonde dell'oggetto fino al numero 2 in tabella 2 completamente non penetrino la recinzione. Ciò significa che il diametro completo della sfera non attraverserà un'apertura. nella recinzione.

Tabella 2: Descrizione sommaria: Protettivo dagli oggetti stranieri solidi di 50 millimetri di ∅ e maggior

Definizione: La sonda dell'oggetto, una sfera di 50 millimetri di ∅, completamente penetrat

Il diametro completo della sonda dell'oggetto non attraverserà un'apertura della recinzione.

                                                                                                                              Attrezzatura di prova di protezione dell'ingresso

11,4 Table5: La sfera di 50 millimetri di ∅ completamente non penetrerà e lo spazio adeguato sarà tenuto

13,1 Table7: Mezzi della prova (sonde dell'oggetto e camera a polvere): Sfera rigida senza maniglia o guardia un diametro da 50+0.05 millimetri

Forza della prova: Un ± 1 0% di 50 N

Attrezzatura di prova di protezione dell'ingresso

15,2 condizioni di prova
La sonda di accesso è spinta contro tutte le aperture della recinzione con la forza specificata in tabella 6. Se parzialmente o completamente penetra, è disposta in ogni posizione possibile, ma in nessun caso la fermata affronterà completamente per penetrare con l'apertura.
Le barriere interne sono considerate parte della recinzione come definite in 3,1.

Norma: IEC61032 fig.1, IEC60529 IP1 e IEC60065.

Applicazione: Questa sonda è intesa per verificare la protezione il dorso della mano delle persone contro accesso alle parti pericolose. È inoltre la sonda necessaria usata per impedire le parti pericolose e gli oggetti stranieri solidi entrare.

Campione: Parti in tensione di recinzione facilmente accessibile o parti meccaniche.

Caratteristica: Questa sonda della prova può essere personalizzata. Può essere usata per il collaudo a scosse anti-elettrico una volta fornita di connettore di amphenol. O usato per la prova di protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata). La sonda di cui il numero di modello è con «T» è con forza.                                                              Attrezzatura di prova di protezione dell'ingresso

Parametri:

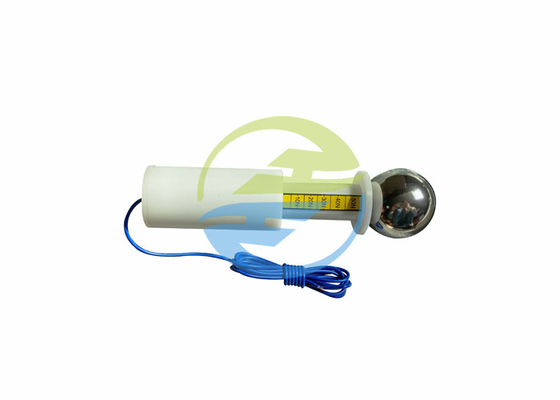

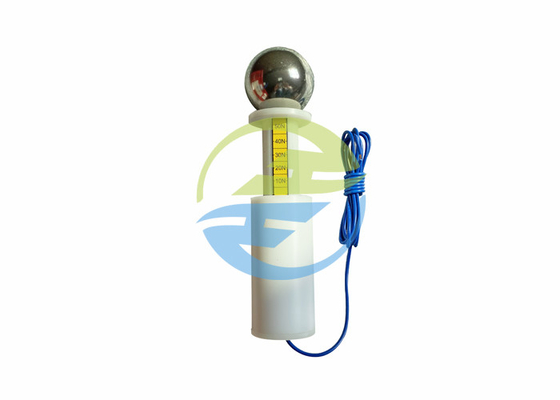

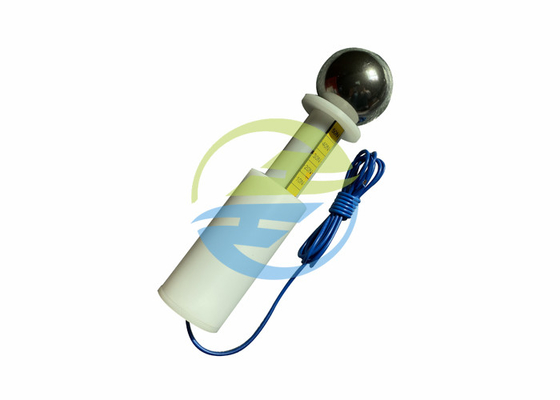

Immagine per riferimento:
