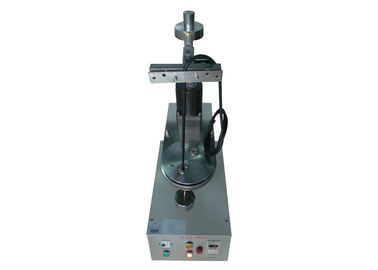

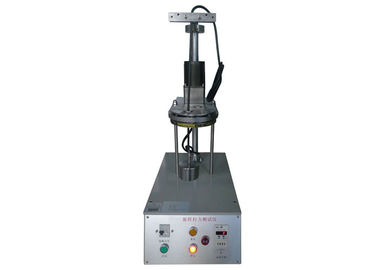

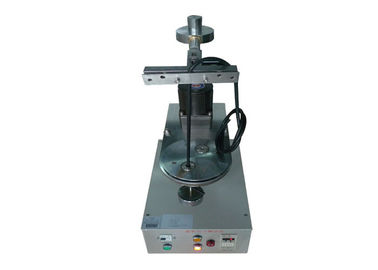

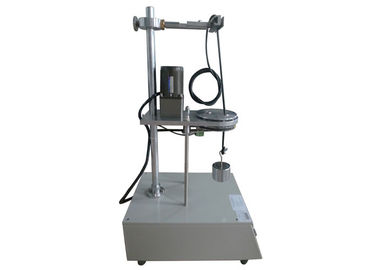

IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione

IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione

  • IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione
  • IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione
  • IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione
  • IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione
IEC60884-1 figura 11 dispositivo di serraggio della macchina di prova di resistenza alla trazione
Dettagli:
Luogo di origine: La Cina
Marca: HongCe
Certificazione: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Numero di modello: CL-1
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiatable
Imballaggi particolari: compensato
Tempi di consegna: 25 giorni
Termini di pagamento: T/T
Capacità di alimentazione: insieme 15 al mese
Contatto
Descrizione di prodotto dettagliata
Evidenziare:

tester dell'incavo elettrico

,

tester dell'incavo

Dispositivo di serraggio della prova di trazione, IEC60884-1 figura 11 macchina della prova di laboratorio del dispositivo di serraggio





Applicazione:

I terminali con la pressione della vite così saranno progettati e costruiti che premono i conduttori senza danneggiamento eccessivo dei conduttori.


L'apparecchio è apparato di controllo del danno. Il terminale è disposto nell'apparecchiatura della prova secondo il tester e misura con i conduttori rigidi, solidi, in primo luogo incagliati e/o flessibili, secondo la norma con il più piccolo e poi con la più grande sezione trasversale nominale, la vite di serraggio o il dado che sono stretti con la coppia di torsione secondo la norma.


La lunghezza del conduttore della prova sarà 75 millimetri più di lunghezza dell'altezza (H) specificato nella norma.
L'estremità del conduttore è passata tramite una boccola appropriata in un piatto posizionato ad un'altezza (H) sotto l'attrezzatura, come norma arresa. La boccola è posizionata in un piano orizzontale tali che la sua linea centrale descrive un cerchio di un diametro da 75 millimetri, concentrico con il centro dell'unità di bloccaggio nel piano orizzontale; la lastra poi è girata ad un tasso di (10 ± 2) r/min.


La distanza fra la bocca dell'unità di bloccaggio e la superficie superiore della boccola sarà all'interno di ±15 millimetro dell'altezza specificata nella norma. La boccola può essere lubrificata per impedire legare, la torsione, o la rotazione del conduttore isolato.
 Una massa come specificato nella norma è sospesa dall'estremità del conduttore. La durata della prova è min circa 15. Durante la prova, il conduttore nè scivolerà fuori dell'unità di bloccaggio nè della rottura vicino all'unità di bloccaggio, né il conduttore sarà danneggiato in modo da renderlo ormai inadatta ad uso.



Parametri tecnici:

Alimentazione elettrica: 220V 50Hz o 115V 60Hz
La gamma di conteggio del numero: 1~9999 (150 volte (min 15) è per difetto.
Tasso di prova: (10±2) r/min
Peso: 300g/400g/700g/900g/1400g/2000g*1 (può essere personalizzato)
Diametro della rotazione: 75mm
Diametro del foro della boccola (millimetro): 6,5, 9,5, 13,14.5 (può essere personalizzato)
Altezza (H) (millimetro): 260,280,300,320mm
Si conforma alla norma: IEC60884Figure11, VDE0620, IEC60947.1 figura 1

Sezione trasversale nominale del conduttore (² di millimetro)

Diametro del foro della boccola (millimetro)

 Altezza (millimetro)

Massachussets per il conduttore (chilogrammo)

0,5

6,5

260

0,3

0,75

6,5

260

0,4

1,0

6,5

260

0,4

1,5

6,5

260

0,4

2,5

9,5

280

0,7

4,0

9,5

280

0,9

6,0

9,5

280

1,4

10,0

9,5

280

2,0

16,0

13,0

300

2,9

25,0

13,0

300

4,5

35

14,5

320

6,8

1, l'altezza: ±15mm.

2, se il diametro del boccola-foro non è abbastanza grande, potete scegliere quello più grande.
