Luogo di origine: | La Cina |
Marca: | HongCe |
Numero di modello: | CF-2 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiatable |
Imballaggi particolari: | compensato |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | insieme 15 al mese |
standard: | IEC60320-1 figura 19 | Altezza di piegamento del cavo flessibile: | 40±2 millimetro, regolabile. |
---|---|---|---|
Tiri la gamma: | 0-100N | Certificato di calibratura: | Con il logo di CNAS |
Evidenziare: | tester meccanico del commutatore,commuti il tester di vita |

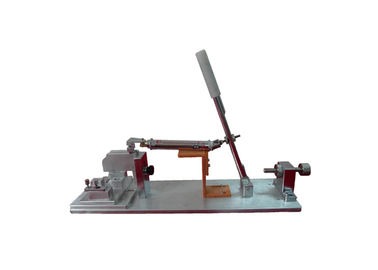

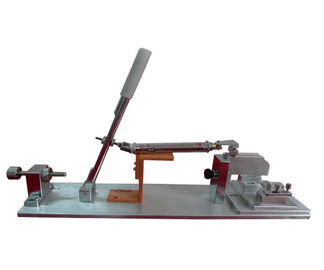

Apparecchiatura laterale di prova di trazione dell'accoppiatore
Informazioni di prodotto:
Questo dispositivo è secondo lo IEC60320-1, la figura 19 requisito di norma progettare. È usato per la prova del ritiro dell'entrata degli apparecchi negli stati del connettore con forza, per questo motivo per verificare la forza meccanica del connettore.
Parametri tecnici:
1, altezza di piegamento del cavo flessibile: 40±2 millimetro, regolabile.
2, gamma di tirata: 0-100N.
3, modo di tirata: Operazione manuale, 50 volte in una direzione e poi 50 volte nella direzione opposta.
4, selezione del conduttore e la tavola corrispondente di valore di tirate di laterale della prova
Tabella 7 - valori per le tirate di laterale applicate
Corrente nominale del connettore A |
Tirata N |
2,5 |
6 |
6 |
35 |
10 |
35 |
16 |
50 |
Facendo uso del metodo:

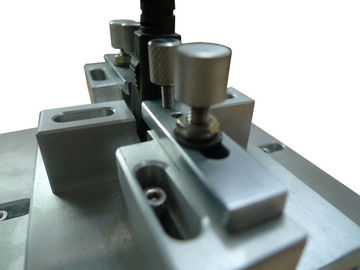

1. Selezioni l'incavo di input corrispondente dell'apparato secondo la prova richiesta del connettore per installare e stringere.
2. Inserisca il connettore nell'incavo di input dell'apparecchio, voi può registrare correttamente il blocchetto di adeguamento per ottenere altri connettori speciali.

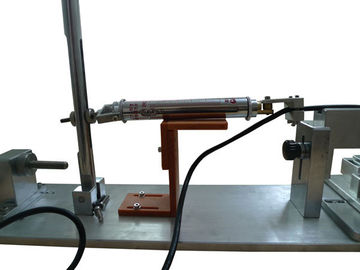

3. Con l'estremità della bilancia dinamometrica per chiudere il cavo a chiave molle del connettore, pianamente sul blocchetto sostenente della bachelite.
4. Per tirare il connettore nella forza richiesta della prova e la posizione può essere regolato.
5. La prova normale, dopo la trazione delle 50 volte, gira l'incavo 180° di input degli apparecchi e del connettore e poi tira 50 volte. Non abbia bisogno dell'estremità dell'equilibrio della molla di sbloccaggio, rotazione poi corrispondente.
Dopo la prova, se entrare in seguito provi secondo il connettore è danneggiato oppure no.
Nota:
1. Assicuri che il terminale sia premuto e presti attenzione alla sicurezza quando provano;
2. Quando il dinamometro dentro non è usato, dovrebbe essere stato sciolto tenuto;
3. L'apparato dovrebbe essere tenuto asciutto, spolvera la prova, l'attenzione di paga alla manutenzione dell'attrezzatura dopo che la prova è completata.
