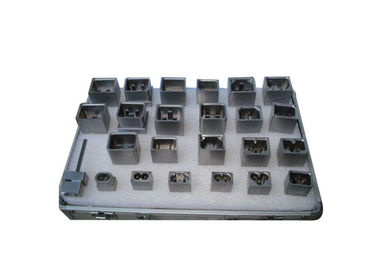

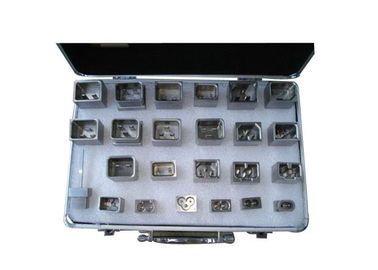

Apparecchiatura di collaudo del calibro del connettore dell'accoppiatore per il laboratorio IEC60320.1

No.

Oggetto

Figura no.

QTY.

Osservazione

1

C1 VANNO calibro

Figura 2

1

Controlli il connettore

2

C5 VANNO calibro

Figura 4

1

Controlli il connettore

3

C7 VANNO calibro

Figura 5

1

Controlli il connettore

4

C7 VANNO calibro A

Figura 5A

1

Controlli il lato del connettore nella linea

5

Calibro di C1 NOT-GO

Figura 6

1

Controlli il connettore

6

C1, C5, calibro di C7 NOT-GO

Figura 7

1

Controlli un connettore delle 2 spine

7

C1, calibro di C7 NOT-GO

Figura 8

1

Controlli un connettore delle 3 spine

8

C8, C8A, C8B VANNO calibro

Figura 9

1

Controlli l'entrata degli apparecchi

9

C9 VANNO calibro

Figura 9A

1

Controlli il connettore

10

Calibro di C9 NOT-GO

Figura 9B

1

Controlli il connettore

11

C10 VANNO calibro

Figura 9C

1

Controlli l'entrata degli apparecchi

12

C13 VANNO calibro

Figura 9F

1

Controlli il connettore

13

C13, calibro del C17 NOT-GO

Figura 9G

1

Controlli il connettore

14

C14, C16A, C18 VANNO calibro

Figura 9H

1

Controlli l'entrata degli apparecchi

15

C15 VANNO calibro

Figura 9J

1

Controlli il connettore

16

Il C17 VA calibro

Figura 9K

1

Controlli il connettore

17

C19 VANNO calibro

Figura 9L

1

Controlli il connettore

18

C20, C24 VANNO calibro

Figura 9M

1

Controlli l'entrata degli apparecchi

19

C21 VANNO calibro

Figura 9N

1

Controlli il connettore

20

C22 VANNO calibro

Figura 9P

19

Controlli l'entrata degli apparecchi

21

C23 VANNO calibro

Figura 9Q

Controlli il connettore

22

C13, C15, calibro del C17 NOT-GO

Figura 9R

1

Controlli il connettore

23

C15A VANNO calibro

Figura 9S

1

Controlli il connettore

24

C16A VANNO calibro

Figura 9T

1

Controlli l'entrata degli apparecchi
