Apparecchiatura della prova della fiamma dell'ago dell'attrezzatura di prova di IEC di Ф0.9mm IEC60695-11-5

Apparecchiatura della prova della fiamma dell'ago IEC60695-11-5

Informazioni di prodotto:

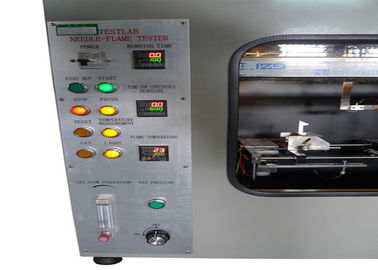

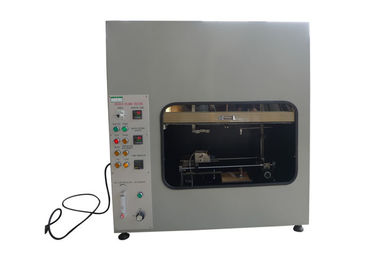

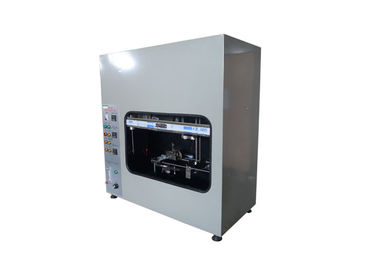

Il tester della fiamma dell'ago consiste di un bruciatore a forma di ago di Ф0.9mm che le inclinazioni con l'angelo di 45°and lo forniscono il gas del butano. Il rischio d'incendio dell'attrezzatura quando c'è flammule dentro l'attrezzatura che ha causato dovuto il guasto è valutato vicino se l'esemplare può essere bruciato o il tempo e la lunghezza di combustione. Questo tester risponde ai requisiti standard di IEC60695-11-5, IEC60335-1.

Il tester della fiamma dell'ago è adatto a ricerca, dipartimento di prova di qualità e di produzione di materiale di illuminazione, apparato a bassa tensione, elettrodomestico, apparecchiatura elettrica della macchina utensile, macchina elettrica, strumento elettrico, strumento elettronico, strumento elettrotecnico, connettore elettrico, attrezzature elettriche ed elettroniche ed altre componenti. È inoltre adatto a materiale isolante, costruendo la plastica o l'altra industria solida del materiale di combustione.

Specifica del modello e parametri tecnici (facoltativi per il touch screen NF-2):

Include:

 Un tavolo di controllo del pino bianco e cinque strati della carta velina
 Un calibro di altezza della fiamma
 Materiali di consumo:
 Tavolo di controllo di White Pine e carta velina
 Tipo K della termocoppia e blocchetto del rame

Portata:

Questa parte dell'IEC 60695 specifica una prova della ago-fiamma per simulare l'effetto di piccola fiamma che può derivare dai guasti, per valutare da una tecnica di simulazione il rischio d'incendio.

È applicabile ad attrezzature elettrotecniche, ai suoi sotti-insiem'ed alle componenti ed ai materiali isolanti elettrici solidi o ad altri materiali combustibili.

Una delle responsabilità di un comitato tecnico è, dovunque applicabile, di usare le pubblicazioni di base della sicurezza nella preparazione delle sue pubblicazioni.

Descrizione generale della prova:

La prova è eseguita per determinare che, nelle circostanze sfidate, la fiamma della prova non causa l'accensione delle parti, o che una parte combustibile bruciata dalla fiamma della prova ha una durata limitata della combustione o le dimensioni limitate della combustione, senza faville dalle fiamme o dalle particelle dell'ardore o di combustione che cadono dalla provetta.

Questa prova determina gli effetti sulla provetta di piccola fiamma come può risultare da altre componenti bruciate e la specificazione di prodotto pertinente specificherà la durata dell'applicazione della fiamma ed i criteri per l'accettazione.

Descrizione dell'apparecchiatura della prova

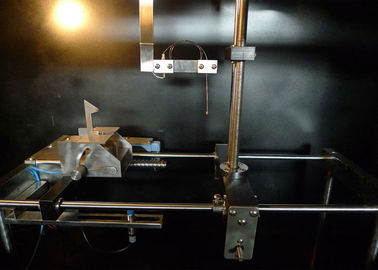

Bruciatore:

Il bruciatore per produrre la fiamma della prova consisterà di un tubo almeno di lunghezza 35 millimetri con un foro di 0.5mm±0.1mm e un diametro esterno che non supera 0.9mm.

Il bruciatore è fornito con butano o propano che ha una purezza almeno di 95%. Non ci sarà aria ammessa al tubo del bruciatore.

Fiamma:

Con l'asse del bruciatore nella posizione verticale, l'approvvigionamento di gas è regolato in modo che la lunghezza della fiamma sia 12 mm±1 millimetro, una volta osservato alla luce contro un fondo scuro (si veda la figura 1a). La fiamma sarà confermata facendo uso dell'apparato e della procedura dettagliati in appendice A. Il momento della prova affinchè la temperatura aumenti da 100℃±5℃ a 700℃±3℃ sarà 23.5s±1.0s.
