Caricamento flessibile di tensione dell'apparecchiatura di collaudo del cavo del colpo 1000m della prova 0-400V

Apparecchiatura di collaudo flessibile del cavo del colpo 1000m della prova, caricamento di tensione 0-400V

Descrizione standard:

Questa prova sarà effettuata per mezzo dell'apparato come appare figura 1. Questo apparato consiste di un trasportatore C, di un sistema di azionamento per il trasportatore e di quattro pulegge per ogni campione di cavo da provare. Il trasportatore C sostiene due pulegge A e B, che sono dello stesso diametro. Le due pulegge fisse, a qualsiasi estremità dell'apparato, possono essere di un diametro diverso dalle pulegge A e B, ma tutte e quattro le pulegge così saranno sistemate che il campione è orizzontale fra loro. Il trasportatore fa i cicli (movimenti di andata ed a rovescio) sopra una distanza di 1 m. ad una velocità approssimativamente costante di 0,33 m/s fra ogni inversione della direzione di movimento.             Apparecchiatura di collaudo del cavo
Le pulegge saranno fatte di metallo ed avere una scanalatura a forma di semicircolare per i cavi circolari e una scanalatura piana per i cavi piani. La repressione preme la D sarà riparata in modo che la tirata si applichi sempre dal peso da cui il trasportatore sta allontanandosi. La distanza fra un morsetto di repressione e il suo supporto, mentre l'altro morsetto sta riposando sul suo supporto, sarà del massimo di 5 cm.
Il sistema di azionamento sarà tale che il trasportatore giri uniformemente e senza scatti quando inverte dall'una direzione ad un altro.
Un campione di cavo flessibile circa 5 m. di lunghezza sarà allungato sopra le pulegge, secondo le indicazioni di figura 1, ogni estremità che è caricata con un peso. La massa di questo peso ed il diametro delle pulegge A e B ricevono tabella arresa 1.                 Apparecchiatura di collaudo del cavo

Figura standard:

Norma: Tensioni cavo-stimate isolate di gomma IEC60245-1 fino a e compreso 450/750 diparte 1: Requisiti generali, IEC60245-2 figura 1 tensioni cavo-stimate isolate di gomma di clausola 3,1 fino a e compreso 450/750 diparte 2: Metodi di prova.

Applicazione: È usata per il controllo della forza meccanica dei cavi flessibili completati. Questa prova non si applica ai cavi flessibili con i centri di sezione trasversale nominale maggior di 4mm2 ed i cavi che hanno più di 18 centri si sono sovrapposti in più di due strati concentrici.

Campione: Cavi flessibili completati.                         Apparecchiatura di collaudo del cavo

Parametri:

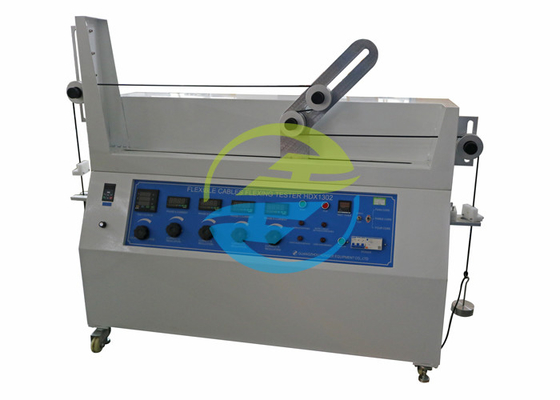

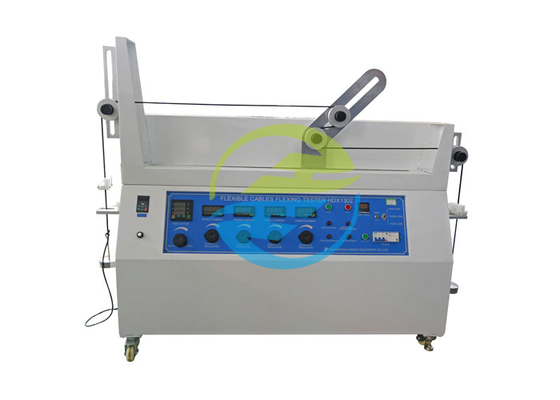

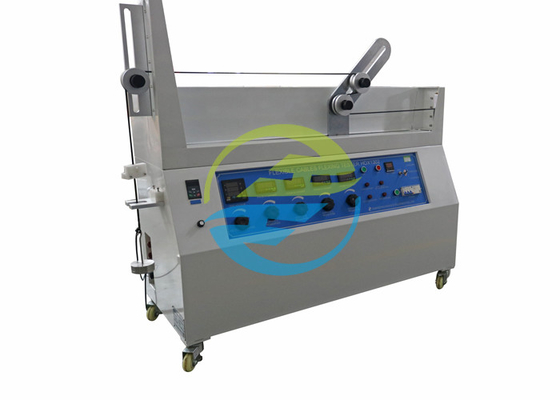

Immagine per riferimento:
