La figura le Telecomunicazioni di IEC 62368-1 della sonda del dito della prova di V.3 verifica la sonda con IEC60950 la figura 2C

La figura le Telecomunicazioni di IEC 62368-1 della sonda del dito della prova di V.3 verifica la sonda con IEC60950 la figura 2C

Descrizione standard (IEC 62151 4.2.2.1):

Accessibilità di 4.2.2.1
L'attrezzatura così sarà costruita che nelle AREE di ACCESS di UTENTE c'è la protezione adeguata contro il contatto con le parti nude di TNV - 1, TNV - 2 e
TNV - 3 CIRCUITI salvo che l'accesso è permesso a:                                                 Sonda del dito della prova
– contatti dei connettori che non possono essere toccati dalla sonda della prova (figura 3);
– parti conduttive nude all'interno di un compartimento di batteria che aderisce a 4.2.2.2;
– parti conduttive nude di TNV - 1
CIRCUITI che sono collegati ad un morsetto di terra PROTETTIVO;
Nelle AREE di ACCESS di SERVIZIO, nessun requisito è specificato per quanto riguarda accesso a TNV - 1, TNV - 2 o a TNV - 3 CIRCUITI, per quanto PERICOLOSI - IN TENSIONE - le PARTI saranno individuate o custodette in modo che gettare un ponte involontario dai materiali conduttivi che potrebbero essere presenti sia improbabile.                   Sonda del dito della prova
Tutte le guardie richieste per conformità with 4.2.2.1 saranno facilmente smontabili e sostituibili se la rimozione è necessaria per servizio.
Nelle POSIZIONI LIMITATE di ACCESS non c'è nessun requisito accesso egarding specificato a TNV - 1, TNV - 2 o a TNV - 3 CIRCUITI.
Tuttavia, - IN TENSIONE - le PARTI PERICOLOSE saranno individuate o custodette in modo che il cortocircuito accidentale ai CIRCUITI di TNV, per esempio dagli STRUMENTI o dalle sonde della prova usati da PERSONALE DI SERVIZIO, sia improbabile. Tutte le guardie richieste per il ompliance con 4.2.2.1 saranno facilmente smontabili e sostituibili se la rimozione è necessaria per servizio.                 Sonda del dito della prova
La conformità è controllata da ispezione, tramite la misura e per mezzo del dito della prova (IEC 61032, la sonda della prova B) si è applicato come specificato nella sezione di conformità della norma pertinente dell'attrezzatura) e la sonda della prova, figura 3.

Norma: Clausola 5.3.2 di 62368-1:2018 di IEC e figura V.3, IEC60950 figura 2C, IEC60065: 2014 annesso B, sonda della prova. Conciliando figura 3 di IEC 62151 e UL6500 figura B.1.

Applicazione: È usata per le parti nude dei circuiti di TNV dell'attrezzatura di tecnologia dell'informazione per vedere se hanno protezione sufficiente.

Campione: Attrezzatura di tecnologia dell'informazione.

Caratteristica: Maniglia di nylon + sonda di acciaio inossidabile.

Parametri:

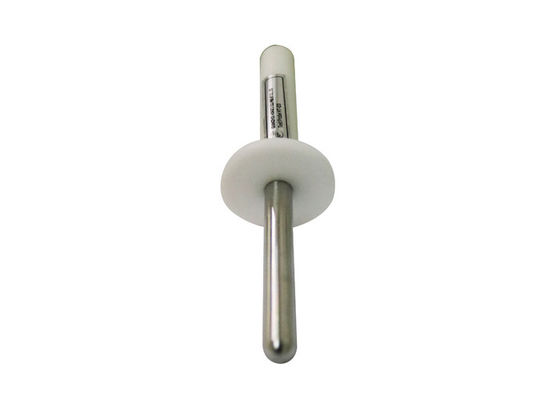

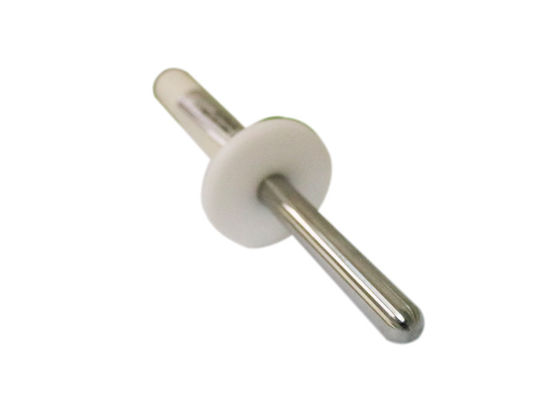

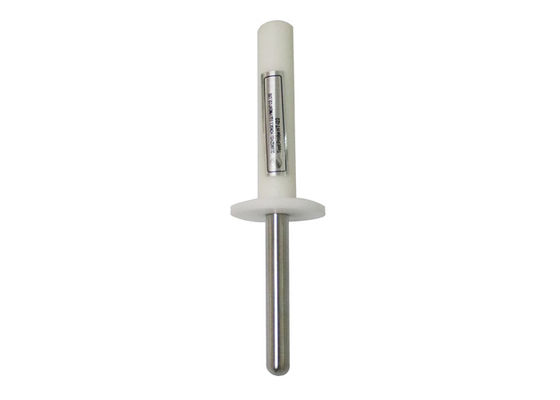

Immagine per riferimento:
