| Luogo di origine: | La CINA |
| Marca: | HongCe |
| Certificazione: | Calibration certificate(cost additional) |
| Numero di modello: | HT-I02 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | Scatola di alluminio |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30 insiemi al mese |
| Garanzia: | 1 anno | Uso: | Prova di protezione dell'ingresso dell'acqua |
|---|---|---|---|
| Standard: | IEC60529 | Applicazione: | Per la prova di IP2X |
| Diametro del deflettore: | Ф75 ± 0,2 | Lunghezza del dito: | 80 ± 0,2 |
| Angolo di smusso taglio punta delle dita: | 37° | Cono conico: | 14° |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso di IP2X,Attrezzatura di prova di protezione dell'ingresso dell'acqua |
||
Sonda B del dito della prova dell'attrezzatura di prova di protezione dell'ingresso di IEC60529 IP2X
Norma: Figura 2 di IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507 e UL1278 figura 8,4.
Descrizione standard:
IEC60529
12,3 condizioni di ricezione
La protezione è soddisfacente se lo spazio adeguato è tenuto fra la sonda di accesso e le parti pericolose.
Per la prova del primo numero caratteristico 1, la sonda di accesso un diametro da 50 millimetri completamente non attraverserà l'apertura.
Per la prova del primo numero caratteristico 2, il dito congiunto della prova può penetrare alla sua lunghezza di 80 millimetri, ma il fronte di arresto ( 50 millimetri di 20 millimetri) non attraverserà l'apertura. A partire dalla posizione diritta, entrambe le articolazioni del dito della prova successivamente saranno piegate con
inclini di fino a 90° riguardo all'asse della sezione contigua del dito e sarà disposto in ogni posizione possibile.
Vedi l'appendice A per ulteriore chiarimento. Attrezzatura di prova di protezione dell'ingresso
15,3 condizioni di ricezione
La protezione è soddisfacente se lo spazio adeguato è tenuto fra la sonda di accesso e le parti pericolose.
Nel caso della prova per la lettera supplementare B, il dito congiunto della prova può penetrare alla sua lunghezza di 80 millimetri, ma il fronte di arresto (∅ 50 millimetri di × 20 millimetri) non attraverserà l'apertura. Attrezzatura di prova di protezione dell'ingresso
A partire dalla posizione diritta, entrambe le articolazioni del dito della prova successivamente saranno piegate con un angolo di fino a 90° riguardo all'asse della sezione contigua del dito e saranno disposte in ogni posizione possibile.
Nel caso delle prove per le lettere supplementari C e D, la sonda di accesso può penetrare al suo integrale, ma il fronte di arresto completamente non penetrerà con l'apertura. Vedi l'appendice A per ulteriore chiarimento. Attrezzatura di prova di protezione dell'ingresso
I termini per la verifica di spazio adeguato sono identici con quelli 12.3.1, 12.3.2 e 12.3.3 arresi.
Applicazione: Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito.
Campione: Parti in tensione di recinzione facilmente accessibile o parti meccaniche.

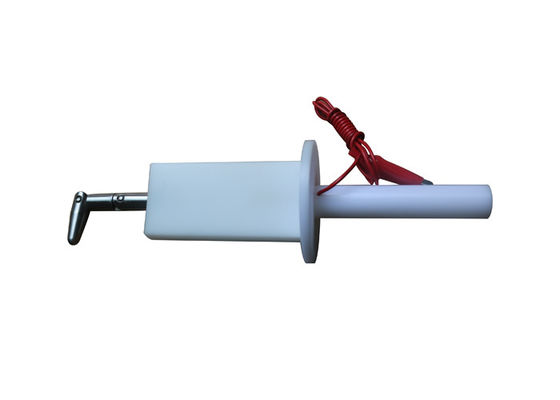

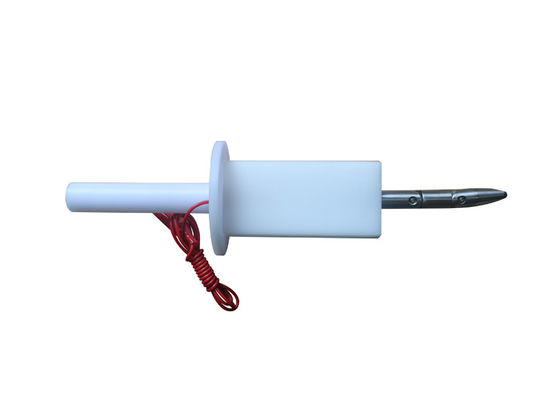

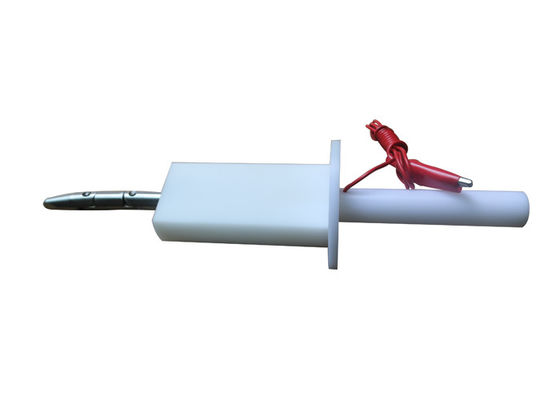

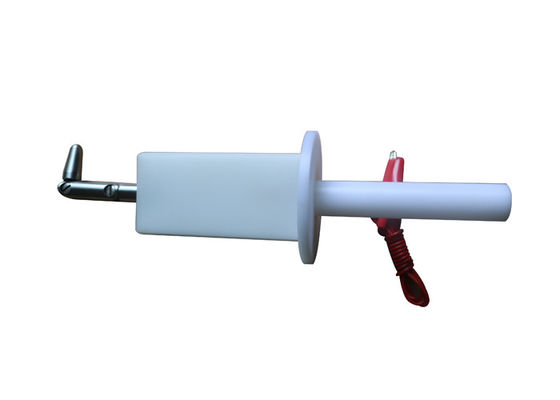

Caratteristica: Questa sonda del dito della prova consiste del dito, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°. Personalizzabile: può essere usata per il collaudo a scosse anti-elettrico una volta fornita di spine a banana e di connettore pluggable di amphenol all'estremità della maniglia, o usata per la prova della protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata).
Parametri (millimetro):
| Modello | HT-I02 |
| Nome | Dito standard della prova |
| 1 unito | 30±0.2 |
| 2 uniti | 60±0.2 |
| Lunghezza del dito | 80±0.2 |
| Punta delle dita da confondere | 180±0.2 |
| Cilindrico | R2±0.05 |
| Sferico | R4±0.05 |
| Punta delle dita che taglia angolo smussato | un ′di 37o 0 -10 |
| Conicità della punta delle dita | un ′ di 14 o 0 -10 |
| Diametro del dito della prova | Ф12 0 -0,05 |
| Diametro di A-A Section | Ф50 |
| Larghezza di A-A Section | 20±0.2 |
| Diametro del deflettore | Ф75±0.2 |
| Spessore del deflettore | 5±0.5 |
| Forza | ---- |
| Norma applicata | IEC61032-1 |
