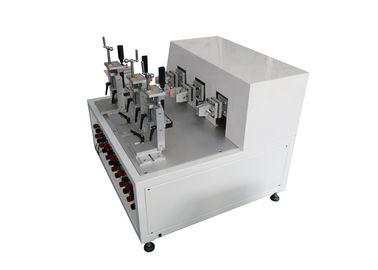

Tester dell'incavo della spina di resistenza 50Hz del commutatore del bottone

Le stazioni del tester 3 di resistenza dell'incavo della spina del commutatore per il bottone commutano il controllo indipendente

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Capacità di rottura di clausola 20 di requisiti generali” ed operazione normale di clausola 21, figura 16.

Descrizione standard:

Capacità di rottura 20:

Gli accessori avranno capacità di rottura adeguata.

La conformità è controllata collaudando gli incavo-sbocchi e le spine con i perni che non sono solidi, per mezzo di un'apparecchiatura appropriata della prova, un esempio di cui è indicato nella figura 16.

Operazione normale 21:

Gli accessori resisteranno a senza eccessiva usura o altro effetto nocivo, il meccanico, elettrico e stress termici che accadono nell'uso normale.

La conformità è controllata collaudando gli incavo-sbocchi e le spine con i socketcontacts d'interramento resilienti o con i perni che non sono solidi, per mezzo di un'apparecchiatura appropriata della prova, un esempio di cui è indicato nella figura 16.

Applicazione:

È applicabile per i commutatori che tagliato la prova di vita dell'operazione normale e della capacità della famiglia e le simili installazioni elettriche fisse, anche adatte a prova di vita della capacità di rottura degli incavi e delle spine e dell'operazione normale della famiglia e di simili scopi. L'attrezzatura di prova simula i commutatori, le spine e gli incavi, la rotazione da sempre, inserzione e ritira le azioni, per la valutazione se i commutatori, le spine e gli incavi possono resistere all'uso normale di danno meccanico e di danno elettrico di affaticamento e se i punti di contatto ha il fenomeno di adesione, fenomeni chiusi o sconnessi a lungo termine, esaminare se i campioni sono eccessivo consumato o hanno altre conseguenze nocive. È attrezzatura di prova speciale per la prova di resistenza elettrica degli spina-incavi e dei commutatori.

Campione:

Abbottoni il commutatore, la spina e l'incavo.

Caratteristica:

L'attrezzatura di prova può fare la prova di resistenza per i commutatori, le spine e gli incavi del bottone. Accoppiato con la prova di carico esterna di processo della latta della banca di carico (resistente, induttivo e capacitivo), ha un sistema del controllo corrispondente.

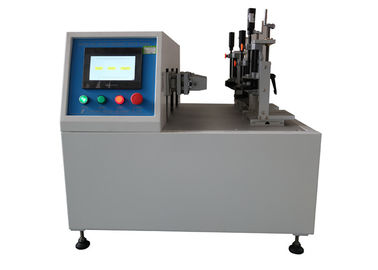

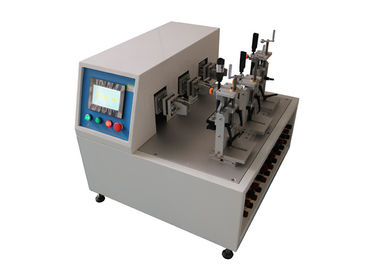

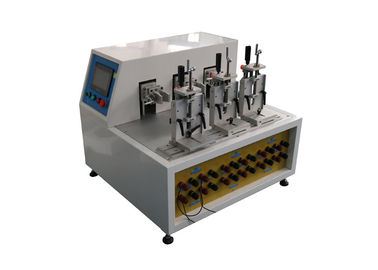

La macchina della prova è fatta del telaio di alluminio, piatto della guarnizione di acciaio inossidabile, guidato dal servomotore e dalla vite della palla, con il sistema di controllo a 7 pollici del touch screen di colore, dello SpA, l'interfaccia umanizzata dell'operazione ed il visualizzatore digitale potente. I tempi della prova, il tempo corrente della conduzione, la velocità della prova possono essere prestabiliti. Ha la funzione corrente elettrica dell'esposizione che può mostrare la corrente della conduzione del campione. L'intera macchina della prova ha 3 posti di lavoro. Quando c'è continuamente inserita/disinserita commutato dovuto l'adesione o il guasto, allarmerà e registrerà il numero appropriato degli esperimenti ed allarma quando i tempi della prova raggiungono il valore prestabilito. La macchina della prova si fermerà automaticamente quando un allarme accade.

Parametri:

Certificato di calibratura:
