| Tensione di prova di uscita dell'elettrodo: | AC40-50V | Ambiente di temperatura: | 0-40 |
|---|---|---|---|
| Campione: | Mostra del contatto con le parti pertinenti | Si conforma alla norma: | IEC60990 |
| Evidenziare: | tester di IEC,Attrezzatura della prova di laboratorio |
||

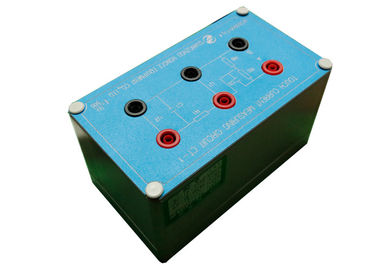

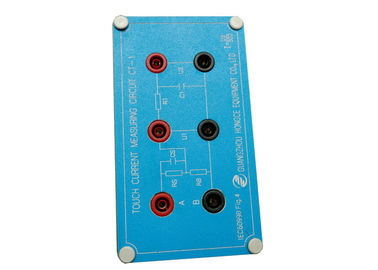

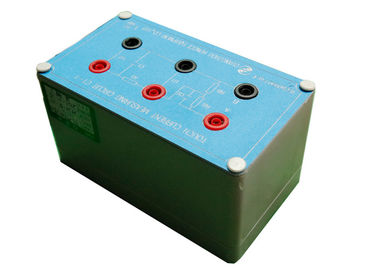

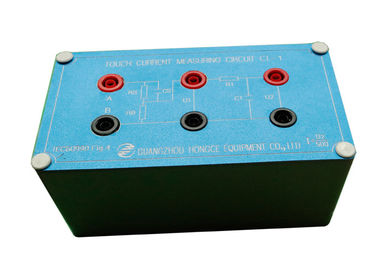

Figura facile 4 rete corrente di operazione IEC60990 della prova di tocco per il conduttore di protezione di reazione o di percezione
Norma:
IEC60990 figura 4 tocco corrente ed il metodo di misura della corrente del conduttore di protezione
Applicazione:
Questa rete è conveniente da usare e facile da operare ed il commutatore dell'alimentazione elettrica è fatto esclusivamente, che può risolvere le imperfezioni di capacità dell'alimentazione elettrica della macchina precedente e può provare i prodotti più potenti.
| RS | 1500Ω |
| R1 | 10000Ω |
| RB | 500Ω |
| C1 | 0.022μF |
| CS | 0.22μF |
Campione:
corrente mesuring di tocco della rete pesata (corrente sensoriale o corrente di reazione)
Preparazione prima della prova
Il seguente apparato è preparato molto prima delle prove.
un insieme dell'oscilloscopio.
un insieme di 1times o della sonda di tensione di 10 volte.
Un insieme dell'alimentazione elettrica (la tensione o la frequenza può essere regolata o variabile alla prova richiesta.).
Metodi di prova
1. Regoli l'alimentazione elettrica alla tensione e la frequenza che la prova ha richiesto e poi inserisce il terminale dell'input del commutatore di prova corrente del contatto l'alimentazione elettrica. (non elettrifichi per favore quando la rete non è collegata.)
2. Inserisca il campione nel terminale di uscita del commutatore di prova corrente del contatto.
3. Colleghi il porto B del commutatore di prova corrente del contatto con il porto B della rete corrente di prova del contatto.
4. Colleghi il porto A della rete corrente della prova del contatto al posto in cui la corrente del contatto è richiesta. Come colleghi il porto A all'uscita o alle coperture dell'adattatore quando la scheda di rete è collaudata.
5. La sonda dell'oscilloscopio è premuta nei terminali U1 o U2 secondo i requisiti della prova.
6. Colleghi l'alimentazione elettrica, metta il commutatore «N» alla posizione di funzionamento, metta la fase positiva alla posizione di fase positiva, commuti la linea «G» alla posizione di funzionamento, controlli se il campione provato è su lavoro dall'elettricità normale ed è là una forma d'onda sull'oscilloscopio.
7. Secondo i requisiti standard dopo che il campione sta funzionando, nel modo differente «di fase positiva», «l'inverso», «linea di N su», «linea di N fuori da», «linea di G fuori da», «linea G» su ecc, ha letto la tensione U1 e U2 direttamente usando l'oscilloscopio, la corrente del contatto è uguale al valore di picco di U2 e poi del disaccordo 500.
Annunci
Durante la prova, è necessario da prestare attenzione alla sicurezza perché potete toccare alcuni terminali.
Secondo i requisiti standard di GB/T 12113 e di IEC 60990, l'alimentazione elettrica deve essere in isolamento e l'asse neutro e la messa a terra devono essere collegati insieme. (il modo semplice è a se esiste tensione sull'asse neutro e sulla messa a terra, se la tensione sorpassa 2V, quale potere 220V, la tensione differente fra l'asse neutro e messa a terra più di 100V, l'asse neutro e la messa a terra devono essere collegati.)
Nel provare, presti prego attenzione alla polarità dell'alimentazione elettrica. La linea di fuoco deve essere collegata alla L estremità del commutatore di prova corrente del contatto. Se il collegamento è sbagliato, c'è il pericolo di scossa elettrica.
Colleghi l'oscilloscopio, provi il campione, quindi colleghi il potere dopo la linea del b-terminale e non colleghi la linea della prova quando il potere è collegato.
