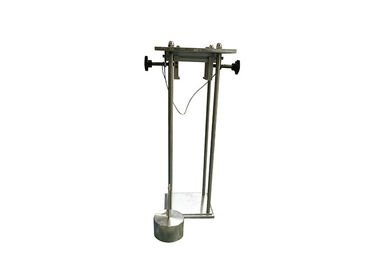

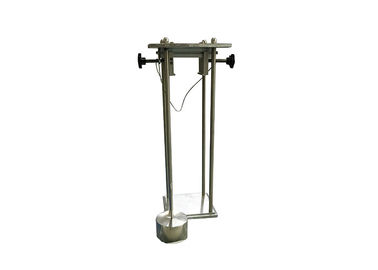

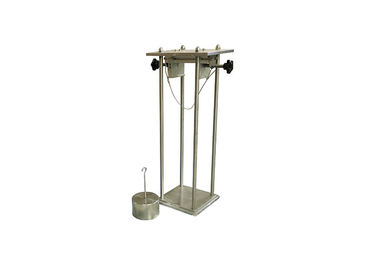

Tester dell'incavo della spina per la forza di verifica necessaria per ritirare la spina per l'operazione manuale di IEC60884-1 Figure18

Marchio:	HongCe
Numero di modello:	HC9916
MOQ:	1 insieme
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	insieme 30 al mese

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration certificate(cost additional)

Collaudi la spina:

Su misura

Collaudi la spina:

Acciaio temperato

Test weight:

Superposition

Operating method:

By manual

Imballaggi particolari:

Compensato

Evidenziare:

tester dell'incavo elettrico

tester elettrico della spina

Descrizione di prodotto

Tester dell'incavo della spina per la forza di verifica necessaria per ritirare la spina per l'operazione manuale di IEC60884-1 Figure18

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 22,1 di requisiti generali”

Applicazione:

È usata per provare se la forza massima di trazione della spina dall'incavo e la forza minima di trazione del perno singolo della spina dal cespuglio della spina è nell'ordine dello standard richiesto. Il sistema di bloccaggio è facile da operare.

Campione:

Famiglia o simili incavi di scopo.

Caratteristiche:

Le parti girevoli del piatto della cima su da una posizione orizzontale ad un orientamento verticale ed al dispositivo di serraggio possono essere girate nel piatto superiore. Queste caratteristiche permettono che il dispositivo sia installato in molte configurazioni differenti per soddisfare le richieste standard differenti. Le spine ed i pesi standard sono forniti per eseguire la prova sugli incavi valutati fino a 16A.
I calibri di Pin ed i pesi appropriati per verificare la forza minima di ritiro sono venduti esclusivamente. La dimensione richiesta del calibro di perno deve essere specificata dal cliente.
Collaudi le spine fatte da acciaio temperato con la rugosità che non supera 0.8mm.
Completi i perni del piatto dall'orizzontale al verticale.

Parametri:

Collaudi la spina	Fatto di acciaio temperato, le spine della prova ed i perni dovrebbero essere fatti secondo i requisiti specifici della spina e dell'incavo del paese.

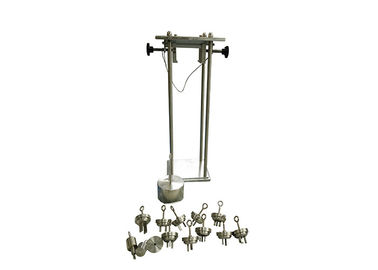

Pesi	Un insieme. La sovrapposizione può essere 100N raggiunto, la forza applicata da un peso aggiunto di 1/10 di forza della prova
Metodo di operazione	Dal manuale

Forza massima e minima di ritiro per le spine e gli incavo-sbocchi:

Valore nominale	Numero dei pali	Trazione della forza (N)
		Il calibro massimo di misura del perno multipolare della spina	Il calibro minimo di misura di singolo perno della spina	Il calibro massimo di misura di singolo perno della spina
≤10A	2	40	1,5	17
	3	50
>10A~16A	2	50	2	18
	3	54
	Più di 3	70
>16A~32A	2	80	3	27
	3	80
	Più di 3	100

Metodo di prova:

Prima che il primo uso, utente dovrebbe avere una conoscenza di con le norme pertinenti per più efficace ed adeguato facendo uso dell'apparecchiatura della prova e del completamento della prova.

1. Verifica della forza massima di ritiro

a) Lo incavo-sbocco è riparato al giunto di supporto A di un apparato secondo le indicazioni di figura 18, di modo che le asce dei incavo-contatti sono verticali ed i fori dell'entrata per i perni del fronte della spina verso il basso. Faccia la spina della prova con i perni massimi di dimensione inseriti in e ritirati dallo incavo-sbocco dieci volte.

b) La spina della prova è inserita nell'incavo, appende il peso sulla spina della prova.

2. Verifica della forza minima di ritiro

a) Selezioni il calibro di perno della prova: Dovrebbe selezionare la spina minima appropriata appuntano.

b) Usi l'agente di sgrassamento per rimuovere il grasso della spina. Come: etere di petrolio o del tricloroetilene (i provvedimenti cautelari necessari dovrebbero essere necessari).

c) Lo incavo-sbocco è riparato al dispositivo come appare figura 18. Il calibro di perno della prova è inserito delicatamente nella manica di inserzione, fa le asce dei incavo-contatti è verticale ed i fori dell'entrata per i perni del fronte della spina verso il basso.

3. Valutazione di qualificazione

1. Applicazione della forza massima di ritiro: La spina è separata dall'incavo, giudicato come qualificato.

2. Applicazione della forza minima di ritiro: Il calibro non cadrà dall'assemblea del contatto all'interno di 30 s, quindi giudicato come qualificata.
