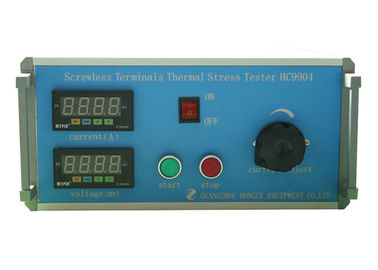

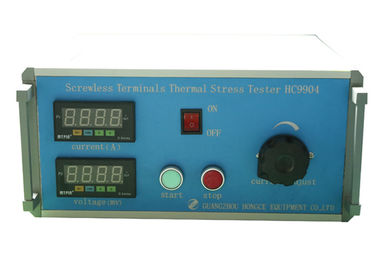

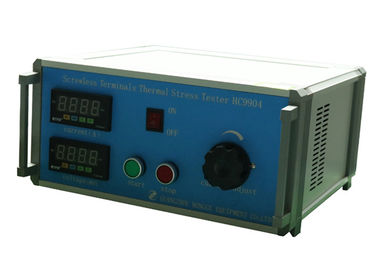

IEC60884-1 elettrici ed il dispositivo della prova di stress termici per i terminali Stepless di Screwless regolano i cicli della corrente 192 del carico

IEC60884-1 elettrici ed il dispositivo della prova di stress termici per i terminali Stepless di Screwless regolano la corrente del carico

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 12.3.11 di requisiti generali”.

La conformità è controllata dalle seguenti prove a) e b), che sono effettuate su cinque terminali screwless degli incavo-sbocchi che non sono stati usati per qualunque altra prova.

Entrambe le prove sono effettuate con i nuovi conduttori di rame.

a) La prova è effettuata che carica i terminali screwless per 1 h con una corrente alternata come specificato nella tabella 10 e che collega i conduttori solidi rigidi 1 m. di lunghezza che ha la sezione trasversale nominale come specificato nella stessa tavola.

La prova è effettuata su ogni unità di bloccaggio.

Tabella 10 – prova corrente per la verifica di elettrico e degli stress termici nell'uso normale per i terminali screwless

Durante la prova la corrente non è passata attraverso lo incavo-sbocco, ma soltanto tramite i terminali.

Subito dopo di questo periodo, la caduta di tensione attraverso ogni terminale screwless è misurata con lo scorrimento della corrente nominale.

In nessun caso la caduta di tensione supererà 15 sistemi MV.

Le misure sono effettuate attraverso ogni terminale screwless e vicino come possibile al posto del contatto.

Se il collegamento posteriore del terminale non è accessibile, gli esemplari possono essere preparati adeguatamente dal produttore; la cura sarà presa per non colpire il comportamento dei terminali.

La cura sarà presa per assicurare che, durante il periodo della prova, compreso le misure, i conduttori ed i dispositivi di misura non siano mossi notevolmente.

b) I terminali screwless già sottoposti alla determinazione della caduta di tensione specificata nella prova precedente a) sono collaudati come segue.
Durante la prova, un uguale corrente alla tabella arresa 10 del valore corrente della prova è passato.

L'intera disposizione della prova, compreso i conduttori, non sarà mossa fino a completare le misure della caduta di tensione.

I terminali sono sottoposti a 192 cicli della temperatura, ogni ciclo che ha una durata di circa 1 h e sono effettuati come segue:
– i flussi correnti per il min circa 30;
– per un periodo ulteriore di min circa 30 nessun flussi correnti.

La caduta di tensione in ogni terminale screwless è determinata come prescritto per la prova dell') dopo ogni 24 cicli della temperatura e dopo i 192 cicli della temperatura sono stati completati.

In nessun caso la caduta di tensione supererà 22,5 sistemi MV o due volte il valore misurato dopo il ventiquattresimo ciclo, qualunque è il più piccolo.

Dopo questa prova un'ispezione dalla visione normale o corretta senza ingrandimento supplementare non mostrerà cambiamenti evidentemente che alterano ulteriore uso quali le crepe, le deformazioni e simili.

Inoltre, la prova di forza meccanica secondo 12.3.10 è ripetuta e tutti gli esemplari resisteranno a questa prova.

Applicazione:

È uso per la prova che i terminali screwless resisteranno all'elettrico ed agli stress termici che accadono nell'uso normale.

Campione:

Terminali di Screwless

Parametri:
