Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Nome di prodotto: | Accensione del tester del dispositivo di regolazione |
---|---|---|---|
Modello: | HDJ0008 | Angolo di azione di rotazione: | 0-360° |
Regolatore: | SpA di Mitsubishi | HMI: | interfaccia del touch screen |
Lingua: | Inglese | Carico: | Facoltativo |
Evidenziare: | Apparecchiatura di collaudo della luce di controllo dello SpA,Apparecchiatura di collaudo leggera di IEC 60598,Apparecchiatura di collaudo leggera di clausola 4.14.3 |
Il controllo dello SpA che accende il dispositivo di regolazione si conforma Iec60598 alla clausola 4.14.3 facile da operare
Informazioni di prodotto:

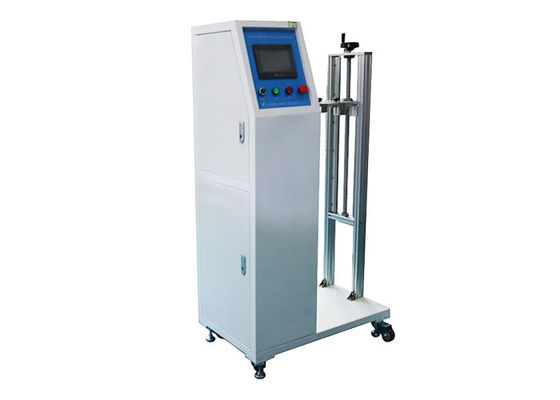

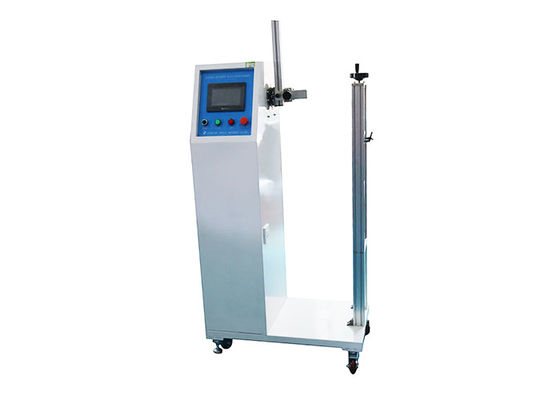

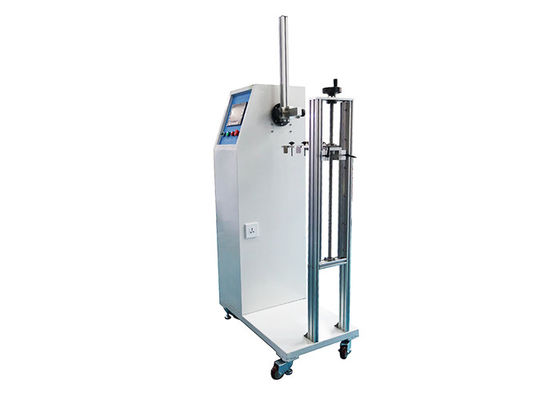

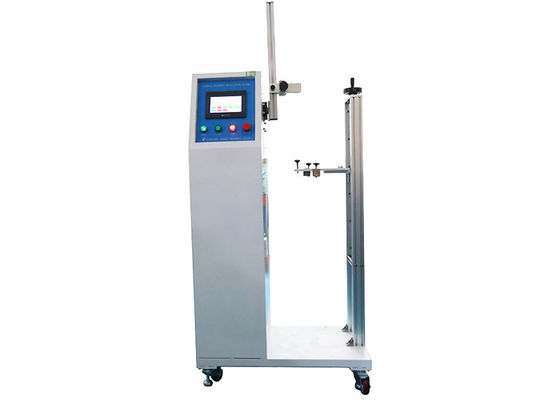

L'attrezzatura di prova è progettata e fabbricata secondo 4.14.3 dell'IEC 60598-1, principale utilizzazione per la torsione dei dispositivi di regolazione delle lampade e prova di piegatura delle lampade da tavolo con inclinazione e posizione regolabile, lampade di pavimento e le lampade che sono per uso professionale (quali le lampade di un tracciatore).
Il dispositivo della prova è con la tecnologia ed il meccanismo di trascinamento di comando digitale. Gli angoli di curvatura inversi e, allunganti il colpo, angolo di rotazione, la velocità della prova e ciclo di prova possono essere fissati. Con completamento della prova, funzione dell'allarme dell'errore della prova. Di facile impiego e funzionare.
Parametri tecnici:
1. La frequenza delle prove può essere fissata, insieme che varia da 0,1 a 10 volte/minuto.
2. L'angolo di curvatura può essere fissato, la gamma dell'oscillazione di linee verticali da entrambi i lati di
0-180°.
3. Altezza del centro di rotazione: 1200mm.
4. Il raggio della rotazione massimo del pendolo: R500mm.
5. Colpo massimo di allungamento dell'azione: 0-650mm.
6. Angolo di azione di rotazione: 0-360°.
7. I cicli di prova possono essere messi, il numero della gamma di cicli 1-999999.
8. I dispositivi possono incontrare vari campioni all'interno della gamma standard di bisogni difficili.
9. Motore di azionamento: Servomotore.
10. Regolatore: SpA di Mitsubishi.
11. HMI: interfaccia del touch screen.
12. Intera interfaccia inglese guida, facile da operare.
13. Carico: con i terminali, esternamente collegati per caricare (il carico è facoltativo, costo supplementare).
Oggetto | Parametri |
frequenza delle prove | 0,1 - 10 volte/min, possono essere fissate |
angolo di curvatura | 0-180° |
Altezza del centro di rotazione | 1200mm |
Il raggio della rotazione massimo del pendolo | R500mm |
Colpo massimo di allungamento dell'azione | 0-650mm |
Angolo di azione di rotazione | 0-360° |
Cicli di prova | 1-999999, può essere messo |
Motore di azionamento | Servomotore |
HMI | interfaccia del touch screen |
Carico | con i terminali, esternamente collegati per caricare (il carico è facoltativo, costo supplementare). |
Descrizione standard:
4.14.3 i requisiti dei dispositivi di regolazione sono dati sotto.
a) I dispositivi di regolazione ed i mezzi di adeguamento, per esempio giunti, sollevando i dispositivi, sostegni di regolazione o tubi telescopici, così saranno costruiti che i cavi o i cavi non sono premuti, premuti, danneggiati o non torti lungo l'asse longitudinale da più di 360° durante il funzionamento.
NOTA: Se un'apparecchio d'illuminazione ha più di una unita il limite 360° si applica ad ogni giunto se non sono insieme troppo vicini. Ogni caso deve essere giudicato sui suoi propri meriti.
La conformità è controllata dalla seguente prova:
Il dispositivo di regolazione, fornito del cavo o del cavo appropriato sarà azionato conformemente alla tabella 4,5. Un ciclo di funzionamento è un movimento da un estremo della gamma all'altro e di nuovo alla posizione di partenza. La velocità di spostamento non indurrà il dispositivo a riscaldare sensibilmente e non supererà 600 cicli all'ora.
Per le linee di contatto elettromeccaniche, questa prova è effettuata simultaneamente con la prova elettrica del collegamento di 4.11.6.
La conformità è controllata tramite ispezione.
Dopo la prova, non più di 50% dei fili in un conduttore sarà rotto né là sarà tutto il serio danno all'isolamento, all'occorrenza, del cavo flessibile. Il cavo o il cavo
sarà sottoposto a e soddisfarà, la resistenza di isolamento e le prove ad alta tensione specificate nella parte 10.
I giunti a sfera e simili, dove i mezzi di pressione possono essere regolato, sono collaudati con i giunti premuti soltanto leggermente per evitare l'eccessivo attrito. Se necessario, le superfici di lavoro sono riadattate durante la prova.
Per i dispositivi di regolazione che consistono di un tubo flessibile, la gamma di adeguamento per questa prova è normalmente 135° in entrambe le direzioni dal verticale. Tuttavia, dove questo adeguamento non può essere raggiunto senza usando la forza irragionevole, il tubo flessibile è piegato soltanto alle posizioni dove rimarrà da sè.
b) Le apparecchi d'illuminazione con mezzi di adeguamento progettati per essere installato all'interno della portata di armi, permetteranno l'operazione della sua funzione progettata senza alterare la stabilità dell'apparecchio d'illuminazione o causare la deformazione di qualsiasi parte della costruzione, né la lesione di causa dovuto le temperature sopra quelle specificate in tabella 12,1.
La conformità è controllata manipolando o trattando l'apparecchio d'illuminazione, attraverso i mezzi di adeguamento come previsto per rappresentare l'uso normale e tramite la misura delle temperature durante la prova di 12,4.
c) Per le apparecchi d'illuminazione progettate per essere montato all'interno della portata di armi, lo spazio che circonda tutti i mezzi di adeguamento, eccetto l'apertura del raggio luminoso, fino a 5 cm a partire dai mezzi di adeguamento in qualunque direzione, aderirà ai limiti della temperatura per i mezzi di
adeguamento, come specificato nella tabella 12,1. Gli stessi limiti della temperatura si applicano inoltre a tutti i mezzi di adeguamento che sono accesi dopo il posizionamento dell'apertura del raggio luminoso dell'apparecchio d'illuminazione.
La conformità è controllata posizionando l'apertura del raggio luminoso dell'apparecchio d'illuminazione e tramite la misura delle temperature durante la prova di 12,4.
