Dettagli:
Termini di pagamento e spedizione:
|
| standard: | IEC60669 | Campione: | Commutatori della lampada equilibrati auto |
|---|---|---|---|
| Controllo: | Controllo di SpA | Stazione: | 3 stazioni |
| Verifichi il colpo: | 0.1~100mm | Test di velocità: | 0.1~200mm/s |
| Evidenziare: | Apparecchiatura di collaudo leggera,prova dell'apparecchio d'illuminazione |
||
La lampada equilibrata auto IEC60669-1 commuta il tester di rottura completamente automatico di resistenza della capacità di controllo dello SpA
Introduzione di prodotto:
Questo dispositivo è adatto a rompere la prova di vita dell'operazione normale e della capacità dei commutatori destinati ai carichi della lampada equilibrati auto. I commutatori destinati ai carichi di (SBL) della lampada equilibrati auto resisteranno a, senza eccessiva usura o l'altro effetto nocivo, l'elettrico e stress termici che accadono quando l'auto di controllo ha equilibrato i circuiti della lampada. Per verificare se il commutatore abbia sostenuto l'effetto ad arco né la saldatura dei contatti accada, c'è ne contatta il fenomeno di adesione o il fenomeno a lungo termine di sconnessione o della chiusura, per provare se eccessiva usura o altre conseguenze nocive.

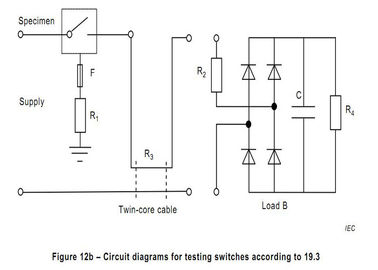

Questo sistema è progettato e fabbricato secondo il livello di IEC60669-1: 2017 clausola 19,3 e IEC60669-2-1: clausola 2015 19,109. È un sistema di prova completamente automatico basato sulla leggibilità della prova di un commutatore con una tensione nominale di 250V, compreso un sistema di controllo industriale intelligente (oscilloscopio incorporato), un tester di resistenza del commutatore e una scatola auto-equilibrata del carico della lampada. (Il commutatore con tensione nominale di 130V deve essere configurato esclusivamente con la scatola auto-equilibrata del carico della lampada)
Caratteristica di prodotto:

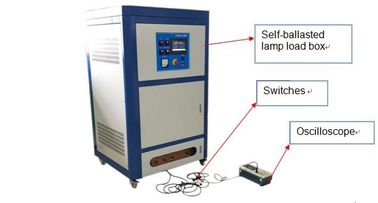

1. Il sistema consiste di un sistema di controllo industriale intelligente, di un tester di resistenza del commutatore e di una scatola auto-equilibrata del carico della lampada. Fra loro, il tester di vita del commutatore e la scatola auto-equilibrata del carico della lampada possono essere utilizzati esclusivamente.
2. Il sistema di controllo industriale intelligente è pricipalmente per IEC60669-1: clausola 2017 19,3, oscilloscopio incorporato, quando l'interruttore della luce del LED è acceso, può raccogliere la tensione, la corrente, il valore di picco corrente gli I valoridi punta ed integrali I2 t di questo circuito e può forma d'onda della corrente d'uscita. E con il calcolo del sistema, rispetto ai dati standard, faccia un giudizio qualificato o incompetente.

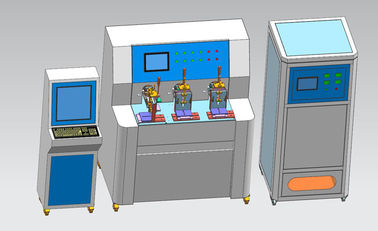

3. Il tester di vita del commutatore consiste di tre meccanismi lineari indipendenti e di un sistema di controllo elettrico. Può usato per verificare la capacità di fabbricazione e di frenaggio del commutatore lineare (bottone, attuatore, tipo di nave, cavicchio) e della prova dell'operazione normale. La macchina è guidata dal servomotore ed è controllata dallo SpA. Può mettere i tempi della prova, la velocità della prova, il tempo di periodo di periodo di "ON" (25+5 0%) "OFF" (750 -5%) ed il colpo della prova. Con il porto del collegamento del carico, i carichi differenti della prova possono essere collegati come stato necessario, quale il carico di lampada di filamento di tungsteno, il carico ecc esternamente equilibrato della lampada, il carico della TV, il carico induttivo, il carico capacitivo, carico di motore.
4. Il salmone affumicato del carico equilibrato auto è stato prestabilito con i termini di carico standard prima della spedizione. Finchè la tensione di prova è regolata a 250V~, l'operatore preme il bottone di commutatore con la stessa corrente nominale come verticalmente il commutatore da provare ed il suo potere stimato, forma d'onda di impulso, ioalza ed Iun raduno di2 t i requisiti corrispondenti della norma. La macchina di tutto ha 3 canali, solo per i commutatori con una tensione nominale di 250V, di cui due incanalano sono 250W (IEC60669-1: la clausola 2017 19,3) e l'altro canale è 400W (IEC60669-2-1: clausola 2015 19,109). Questo salmone affumicato del carico equilibrato auto ha modo di calibratura ed il porto dedicato calibratura, accessorio un piatto di chiusura da 90 gradi, relativo al sistema di controllo industriale, può produrre la forma d'onda, ioil valore del picco di corrente e la Iun valore energetico di2 t, completamente per soddisfare le richieste standard di calibratura di attrezzatura.
Parametri tecnici:
| Oggetto | Contenuto |
| Potere | Monofase con terra AC220V±5%/50Hz |
| Sistema di controllo industriale intelligente |
IPC: IPC-810E Software di configurazione: E5 Oscilloscopio: Tektronix o Agilent Modulo di acquisizione: multiplo WDH=600*500*1450mm, spruzzatura elettrostatica di superficie della polvere |
| Commuti il tester di resistenza |
Stazione: 3 stazioni di prova indipendente Sistema di controllo: servomotore LCD del touch screen +PLC+ di colore a 7 pollici, ha un'interfaccia di comunicazione, che è conveniente per uso o la comunicazione online con altri dispositivi (quali i vari carichi), permettendo alla raccolta di dati ed alle statistiche. Colpo della prova: 0.1~100mm, possono essere prestabiliti Velocità della prova: 0.1~200mm/s, può essere prestabilito Tempo inserita/disinserita: il periodo di "ON" sarà (25+5 0) % del ciclo totale ed il periodo di "OFF" (750 -5) %, 0.1~99.9 può essere prestabilito Tasso di funzionamento: 3 - 40 volte possono essere fissate, connesso con il colpo della prova, la velocità della prova e la regolazione inserita/disinserita di tempo Rilevazione dell'allarme: Circuito di rilevazione incorporato, quando il prodotto è individuato per essere incompetente, c'è un allarme udibile e visivo e ci sono richiami del testo: 1.When che il commutatore è la conduzione legata e continua accade; 2.When che la scossa elettrica brucia, non può essere collegato; 3.When il conteggio arriva. Porto del collegamento del carico: i carichi differenti della prova possono essere collegati come stato necessario, quale il carico di lampada di filamento di tungsteno, il carico ecc esternamente equilibrato della lampada, il carico della TV, il carico induttivo, il carico capacitivo, carico di motore. Dimensione: W1250mm×D650mm×H1150mm; Peso: 100kg. |
| scatola Auto-equilibrata del carico della lampada |

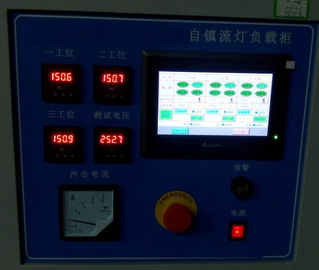

Valore di tensione di Digital: Gamma 0 ~ 300V, precisione 0,5, Valore di potere di Digital: 0~9KW, precisione 0,5 Canale di uscita: canale 3 (due canali sono 250W e l'altro canale è 400W) Tensione nominale del commutatore: 250V ~, la tensione in ingresso è regolabile, tutti i parametri di esercizio è messa a 250V~, compreso W, ioalza, I2 t e forme d'onda della corrente di afflusso. Corrente nominale 10A, 13A, 16A, 20A quattro facoltativo Ogni dispositivo fornisce un dispositivo di controllo di chiusura (funzione «di calibratura» del touch screen) scelta, ogni volta è nella conduzione di angolo di 90 gradi, questa funzione può essere usata per la calibratura dell'attrezzatura e la verifica iniziali di misura. Con lungamente sopra lungo fuori dalla funzione di protezione, il periodo di protezione di 1 ~ 99S può essere prestabilito, la protezione dell'allarme di arresto. |
| Usi l'ambiente | Temperatura 5 ~ 40 °C, umidità relativa 20 ~ RH di 90%, pressione atmosferica 80 ~ 106kpa. Nessuna vibrazione severa, nessun disturbo elettromagnetico, nessuna polvere, gas corrosivo, buona dissipazione di calore. |
