| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | Calibration certificate(cost additional) |
| Numero di modello: | DC-2000 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 30 GIORNI |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 10 set al mese |
| Forza di seno del generatore di vibrazione: | 2000kgf (20000N) | Gamma di frequenza di generatore di vibrazione: | 5~3000Hz |
|---|---|---|---|
| Efficienza dell'amplificatore di potenza: | ＞95 % | Gamma di frequenza di accelerometro: | 0.3-8000Hz±10% |
| Evidenziare: | audio apparecchiature di misurazione,drop test equipment |
||
Sistema di prova elettrico di vibrazione della prova di informazione video dell'audio di IEC 60065
Sistema di prova elettrico di vibrazione DC-2000
Informazioni di prodotto:

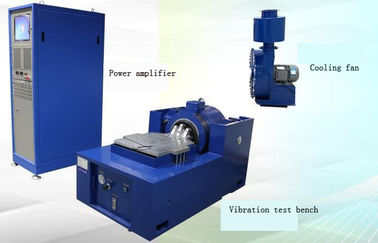

Il sistema di prova di vibrazione consiste di quattro parti: banco di prova, amplificatore di potenza, regolatore e ventola di raffreddamento di vibrazione.
1. Banco di prova di vibrazione
Il principio di funzionamento della tavola vibrante:
Il conduttore d'eccitazione è guidato con la forza elettromagnetica nel campo magnetico. Quando il cerchio dinamico nel circuito magnetico del banco di vibrazione elettromagnetico passa il segnale di corrente alternata, una forza emozionante è generata nel circuito magnetico.
Cerchio dinamico:
La maggior parte della parte importante della tavola vibrante elettrica è il cerchio dinamico, il cerchio dinamico è un sistema attivo. Guida la bobina che è disposta nell'intercapedine, di lavoro generato dal sistema a circuito chiuso magnetico, per raggiungere liberamente su e giù le vibrazioni stimolando la bobina dell'azionamento.
Bobina di eccitazione:
La bobina di eccitazione della tavola vibrante elettrica è divisa nell'eccitazione superiore e nell'eccitazione più bassa. I due insieme ai campi magnetici reciprocamente perpendicolari dinamici della forma di bobina due. Le bobine sono tagliate l'un l'altro per generare la forza di induzione magnetica una volta stimolate, in questo modo, il banco di vibrazione genera la forza emozionante richiesta tagliando fra la bobina dinamica e l'eccitazione.
2. Amplificatore di potenza
Il principio di funzionamento dell'amplificatore di potenza: la corrente alternata Trifase è isolata dal trasformatore di frequenza industriale, il dollaro è inviato al filtro trifase dal interamente ponte e poi l'alimentatore in CC dell'basso ondulazione è inviato al trasformatore del H-ponte con il filtraggio del condensatore ed ai passaggi dell'onda di tensione in uscita il modo normale e la bobina di bobina d'arresto comune del modo ed è filtrato ed uscita alla tavola vibrante.
3. Parte di controllo
Il nostro regolatore usa l'algoritmo più avanzato della struttura e di controllo del DSP del mondo, l'unità di elaborazione di virgola mobile di 32 bit 450MHz DSP, i 24 bit ad alto rendimento ADC, fino a gamma dinamica 130dB, assicurando la qualità affidabile di controllo. Allo stesso tempo, il regolatore può fornirgli il modulo di software più completo di controllo di vibrazione, includente: scossa casuale, sinusoidale, classica, ricerca ed abitazione di risonanza, controllo di spettro di risposta di scossa, seno più casuale, seno più il seno, casuale più la riproduzione casuale e a lungo termine di forma d'onda ed altre caratteristiche di accessibilità. Ogni modulo di funzione svolge le funzioni di base e facoltative e l'utente può personalizzare le funzioni richieste come state necessarie.
(Le unità di cui sopra possono essere sviluppate nel contenitore di amplificatore di potenza per l'operazione globale o possono essere disposte esclusivamente)
4. Controsoffitto verticale di espansione
Parametri:
| Generatore di vibrazione (DC-2000) | |
| Forza di seno | 2000kgf (20000N) |
| Forza casuale | 2000kgf (20000N) |
| Forza di impatto | 4000kgf (40000N) |
| Gamma di frequenza | 5~3000Hz |
| Spostamento continuo (ampiezza) | 0-51mm, preregolamento |
| Frequenza di isolamento antivibrante | 2.5Hz |
| Frequenza di risonanza del Livello uno | 2600±5%Hz |
| Vite del controsoffitto | 17*M10 |
| Perdita dei flussi magnetici | <1mt> |
| Velocità massima | 2m/s |
| Accelerazione massima | 980m/s2 (100g) |
| Massachussets equivalente delle parti mobili | 20kg |
| Diametro dinamico della bobina | Φ280mm |
| Max. Loading | 300Kg |
| Peso | 2695kg |
| Amplificatore di potenza di commutazione (KA-21) | |
| Uscita dell'amplificatore | 21KVA |
| Tensione della potenza nominale | 120Vrms |
| Rapporto di segnale/disturbo | >65dB |
| Efficienza dell'amplificatore di potenza | >95% |
| Protezione di sistema | Protezione di temperatura, protezione di sovra-spostamento, protezione di sovratensione, protezione di sovracorrente, protezione di sotto-tensione, protezione esterna, protezione dell'errore logico |
| Dimensioni | 1800*900*800mm |
| Peso | 450kg |
| Controsoffitto verticale di espansione (TB-1010) | |
| Dimensione della Tabella | 1000mm×1000mm |
| Peso della Tabella | 60kg |
| Più alta frequenza | 200Hz |
| Tabella livellata (S-1010) facoltativa | |
| Dimensione della Tabella | 1000mm×1000mm |
| Peso della Tabella | 60kg |
| Più alta frequenza | 200Hz |
| Computer ed accessori relativi | |
| Ospite | Lenovo |
| Monitor | Su misura secondo la posizione riservata della camera elettrica |
| Fan (FJ-2000) | |
| Potere del fan | 7.5KW |
| Volume di aria | 0.71M3/s |
| Pressione di vento | 3.5Kpa |
| Dimensioni | 500*300*200mm |
| Lunghezza della condotta | 4m |
| Peso | 140kg |
| Accelerometro (JF) | |
| Sensibilità | 150pc/g |
| Gamma di frequenza | 0.3-8000Hz±10% |
| Campo di misura | 2000g |
| Resistenza all'urto | 2500g |
| Lunghezza di linea | 5m |
| Temperatura di funzionamento | -40-150℃ |
| Peso | 35Gram |
| Metodo dell'installazione | M5 |
