| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | Calibration certificate(cost additional) |
| Numero di modello: | HT-I02T |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | scatola di alluminio |
| Tempi di consegna: | 30 GIORNI |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 10 set al mese |
| Giunto 1: | 30±0.2 | Giunto 2: | 60±0.2 |
|---|---|---|---|
| Lunghezza del dito: | 80±0.2 | Punta delle dita da confondere: | 180±0.2 |
| Cilindrico: | R2±0.05 | Sferico: | R4±0.05 |
| Evidenziare: | audio apparecchiature di misurazione,drop test equipment |
||
Sonda B della prova di 9.1.1.3 di clausola di 60065:2014 di IEC
Standard
Si conforma alla clausola 9.1.1.3, 13,4, la sonda B della prova di 60065:2014 di IEC di IEC 61032, figura 2, IEC60950 la figura 2A, IEC60884, IEC60335, UL507 e UL1278 la figura 8,4.
Applicazione:
Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito.
Campione:
Parti in tensione di recinzione facilmente accessibile o parti meccaniche.
Caratteristica:
Questa sonda del dito della prova consiste del dito, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°. Personalizzabile: può essere usata per il collaudo a scosse anti-elettrico una volta fornita di spine a banana e di connettore pluggable di amphenol all'estremità della maniglia, o usata per la prova della protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata).
Parametri (millimetro):
| Modello | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| Nome | Dito standard della prova | Dito circolare della prova del deflettore | Grande dito della prova del deflettore | Dito standard della prova con forza |
| Giunto 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| Giunto 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| Lunghezza del dito | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| Punta delle dita da confondere | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| Cilindrico | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| Sferico | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| Punta delle dita che taglia angolo smussato | un ′di 37o 0 -10 | un ′di 37o 0 -10 | un ′di 37o 0 -10 | un ′di 37o 0 -10 |
| Conicità della punta delle dita | un ′ di 14 o 0 -10 | un ′ di 14 o 0 -10 | un ′ di 14 o 0 -10 | un ′ di 14 o 0 -10 |
| Verifichi il diametro del dito | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Diametro della sezione di A-A | Ф50 | Ф50 | ---- | Ф50 |
| Larghezza della sezione di A-A | 20±0.2 | ---- | ---- | 20±0.2 |
| Diametro del deflettore | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| Spessore del deflettore | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| Forza | ---- | ---- | ---- | Con forza di 10N, 20N, 30N |
| Norma applicata | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

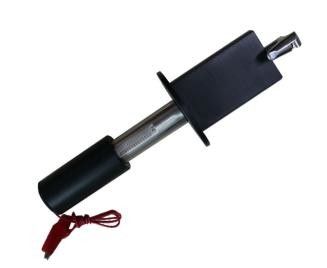

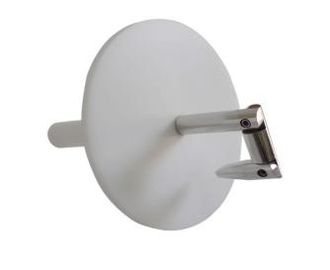

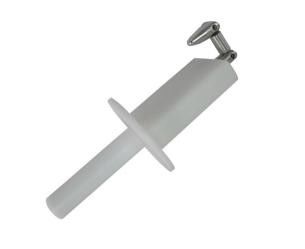

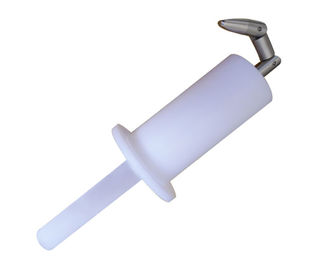

Immagine per riferimento:
