IEC60669-1 Manica della scatola 3 del carico della lampada della zavorra di auto del tester degli apparecchi elettrici di clausola 19,3

Scatola 19,3 del carico della lampada della zavorra di auto di clausola IEC60669-1

Standard

 IEC60669-1: clausola 2017 19,3

Applicazione

 Questo dispositivo è adatto a rompere la prova di vita dell'operazione normale e della capacità ai commutatori fissi per scopo tenuto e simile della casa, particolarmente adatti a sforzo del commutatore della lampada della zavorra di auto ed a prova di stress termico elettrici quando controllo il circuito del LED. Per verificare se il commutatore possa resistere all'uso normale, a del danno meccanico o alla rottura a fatica elettrica nell'ambito dell'operazione normale, c'è ne contattano il fenomeno di adesione o il fenomeno a lungo termine di sconnessione o della chiusura, per provare se eccessiva usura o altre conseguenze nocive.

Campione

 Commutatori della lampada della zavorra di auto (SBL)

Caratteristica

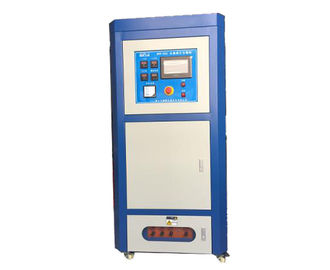

 Dimensione circa: largamente (800mm) * in profondità (800mm) * alto (1800mm). La struttura è blu ed i pannelli laterali sono bianco leggero. Sopra la parte anteriore è il pannello di controllo delle operazioni. Sul controllo c'è interruttore di accensione, tensione di prova del prodotto e strumenti dell'esposizione di potere, allarmi, touch screen, ecc., là è resistenze e combinazioni del carico del condensatore, i contattori di CA, relè. C'è un terminale nell'ambito della scatola, che è collegata al prodotto nella macchina di prova attraverso il cavo e della corrente d'uscita e fornisce il carico nel processo di ispezione.

Il dispositivo di carico è stato prestabilito con i termini di carico standard prima della spedizione. Finchè la tensione di prova è regolata a 250V~, l'operatore preme il bottone di commutatore con la stessa corrente nominale come verticalmente il commutatore da provare ed il suo potere stimato, forma d'onda di impulso, io_alza ed I^un raduno di² t i requisiti corrispondenti della norma.

Ci sono 3 stazioni e 3 commutatori possono essere collaudati allo stesso tempo.

Con il modo di conteggio ed il porto dedicato di conteggio, l'accessorio un piatto di chiusura da 90 gradi, facili misurare la forma d'onda, io il valore_del picco di corrente e la I dell'uscita^un valore energetico di² t, completamente rispetta le norme per i requisiti di misura dell'attrezzatura.

Il dispositivo è fornito di regolatore di tensione, che può raggiungere la tensione di 250V richiesto dalla prova del commutatore senza il bisogno di un regolatore di tensione esterno.

Parametri:

1. Alimentazione elettrica: monofase AC220V±5%/50Hz, alimentazione elettrica al campione pronto dall'utente.

2. Metro di tensione: Gamma 0 ~ 300V, precisione 0,5, visualizzatore digitale

3. Misuratore di potenza: 0~9KW, precisione 0,5, visualizzatore digitale

4. Canale di uscita: canale 3

5. Ciascuno ha prestabilito la tensione nominale 250V del commutatore ~, corrente nominale 10A, 13A, 16A, 20A quattro facoltativo (possono essere la tensione di prova e la corrente su misura della prova).

6. La tensione in ingresso è regolabile assicurare che la tensione di prova sia 250V~

7. Tutti i parametri di esercizio sono fissati a 250V~, compreso W, io_alzano, I² t e forme d'onda della corrente di afflusso.

8. Ogni dispositivo fornisce un dispositivo di controllo di chiusura (funzione «di misura» del touch screen) scelta, ogni volta è nella conduzione di angolo di 90 gradi, questa funzione può essere usata per la calibratura dell'attrezzatura e la verifica iniziali di misura.

9. Con lungamente/lungamente funzione di protezione, il periodo di protezione di 1 ~ 99S può essere prestabilito, la protezione dell'allarme di arresto.

10. Ambiente di uso: temperatura 5 ~ 40 °C, umidità relativa 20 ~ RH di 90%, pressione atmosferica 80 ~ 106kpa. Nessuna vibrazione severa, nessun disturbo elettromagnetico, nessuna polvere, gas corrosivo, buona dissipazione di calore.
