Apparecchiatura d'oscillazione della prova del martello del pendolo acciaio inossidabile a macchina/di prova di urto di codice di IK

Marchio:	HongCe
Numero di modello:	HC9921A
MOQ:	1 set
prezzo:	Negotiatable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 /month STABILITI

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

calibration certificate

Materiale:

Acciaio inossidabile

Elemento di impatto:

2,5,10,20,50J facoltativo

Altezza di caduta:

Esposizione della scala

Liberi il modo:

Meccanico

Lunghezza:

1.000 millimetri

Ictus:

200-1200mm

Imballaggi particolari:

compensato

Evidenziare:

Macchina di Test di impatto

Macchina test di impatto pendolo

Descrizione di prodotto

Apparecchiatura d'oscillazione della prova del martello del pendolo dell'acciaio inossidabile della macchina di prova di urto di codice di IK

Standard

IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Prove del martello, gradi IEC60068-2-63, IEC62262 di protezione forniti dalle recinzioni per materiale elettrico contro gli impatti meccanici esterni (codice di IK), apparecchiatura elettrica di comando IEC60439-5 ed assemblee a bassa tensione di apparecchiatura di controllo - parte 5: Requisiti particolari delle assemblee per distribuzione di energia delle reti pubbliche

Applicazione

Questo dispositivo è adatto a prova meccanica di forza d'impatto ai gabinetti elettrici ed all'altra lamiera sottile, a parete non del gabinetto di conteggio di energia elettrica del metallo, a centralino del cavo della sottostazione ed a scatola di giunzione del cavo

Campione

La parete del gabinetto di conteggio di energia elettrica, scatola di giunzione del centralino del cavo della sottostazione e del cavo e simile attrezzatura

Caratteristica

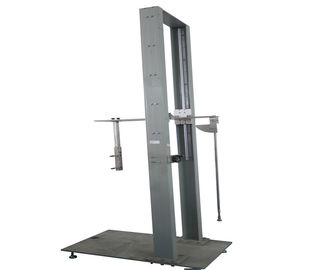

L'attrezzatura facendo uso della struttura dell'automobile, può essere destro e sinistro mobile, in avanti ed indietro, l'altezza superiore e più bassa del punto di impatto regolabile e l'angolo 0-90°adjustable di impatto. Il dispositivo è un dispositivo di impatto del pendolo di energia bassa per 2J e sopra.

Parametri

Modello	HC9921A
Pendolo	Lunghezza: 1000mm; diametro esterno: 9mm; spessore della parete del tubo d'acciaio: 0.5mm. Composizione della massa equivalente con l'elemento di impatto

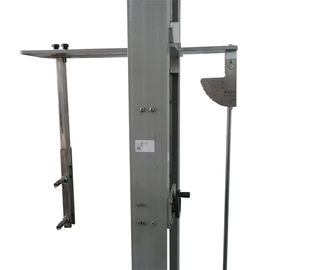

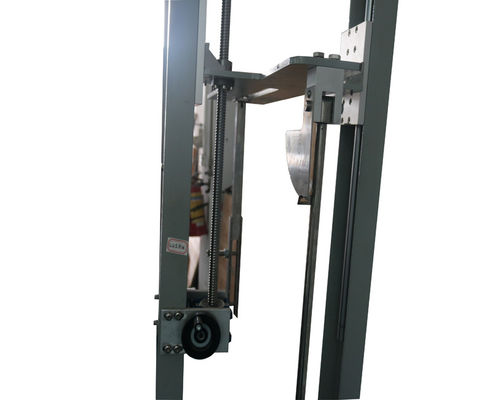

Punto di impatto	Su e giù regolabile, il colpo 200-1200mm, altezza può essere personalizzato

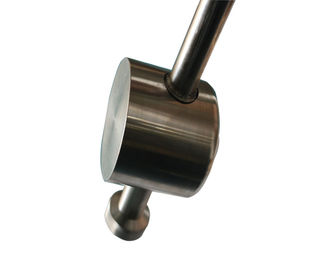

Elemento di impatto	martello di impatto 2,5,10,20J

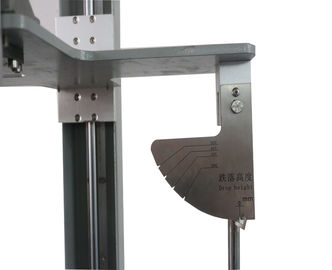

Altezza di goccia	Esposizione della scala
Liberi il modo	Meccanico
Dimensione	9505502700mm

Energia di impatto, massa equivalente e tavola di altezza di goccia

Energy/J	2	5	10	20	50
Massa equivalente /kg	0,5	1,7	5	5	10
Altezza ±1%mm di goccia	400	300	200	400	500
Note: 1. Vedi la nota nell'IEC 60068-2-75 3.2.2 In questa parte, l'energia (J) è calcolato che prende l'accelerazione standard dovuto la gravità della terra (g), arrotondato fino al numero intero più vicino, che sia ² 10m/s.

Caratteristiche coordinate degli elementi notevoli

Energia /J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Massa equivalente ±2%kg	0,25 (0,2)	0,5	1,7	5	5	10
Materiale	Poliammide ¹⁾	Acciaio ²⁾
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Per essere regolato per abbinare la massa equivalente, vedi l'appendice A.
1) 85≤HRR≤100, durezza di Rockwell secondo ISO2039-2. 2) Fe490-2, secondo ISO1052; Durezza di Rockwell secondo ISO6508.
NOTI i valori indicati nei sostegni per la massa equivalente ed il diametro degli elementi notevoli per il valore energetico uguale a o meno di 1 J è quelli nella prova corrente E-F. I valori attualmente nella prova per esempio inoltre sono indicati per questi due parametri. Per scopo di coordinazione, i valori tra parentesi saranno cancellati anni dei pifferi dalla pubblicazione di questa norma.
