Luogo di origine: | La Cina |
Marca: | HongCe |
Certificazione: | Calibration certificate(cost additional) |
Numero di modello: | HB6205 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | compensato |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10 /month STABILITI |
standard: | IEC62133, IEC60086, UL1612and ecc | Range di pressione: | 1KN ~ 20KN (controllabile) |
---|---|---|---|
Tolleranza della forza: | ±1% | Gamma di schiacciamento: | 0~400mm |
Gamma di velocità di penetrazione del chiodo: | 1 ~ 80mm/s (controllabile) | Test dello spazio: | ≥ W300*D300*H200mm |
Evidenziare: | Macchina di prova della batteria,attrezzatura di prova di scarico della batteria |

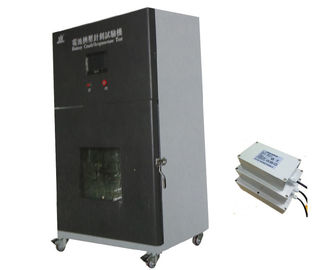

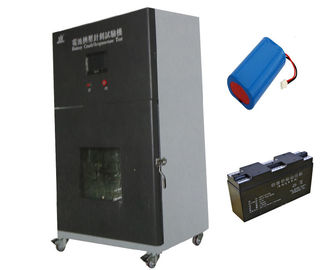

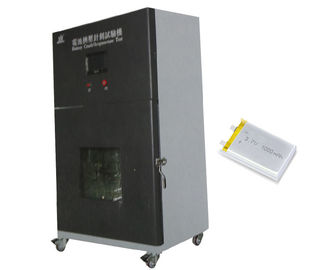

Tipo verticale con l'attrezzatura verticale del tester di penetrazione del chiodo di schiacciamento della batteria della struttura di pressione
Standard
IEC62133 clausola 7.3.6, 8.3.5 IEC60086-4 IEC 60086-1, GB/T 18332.2-2001 di clausola 6.5.3,
UL1612, UN38.3, GB/T 31241-2014 ed ecc
Applicazioni
Questa macchina della prova della batteria è destinata per simulare il reale terminale della batteria al litio di potere facendo uso degli ambienti, quale la batteria nello schiacciamento, penetrazione e risposte che i vari risultati nello schiacciare differente/penetrazione condiziona.
La prova dovrebbe essere alla temperatura dell'ambiente 20℃ di ± 5℃, ha messo la batteria che si collegano con la termocoppia (il punto di tocco delle coppie termiche riparate sulla grande superficie della batteria) nell'armadietto del progetto, con corrosione che di 3mm non il chiodo inossidabile penetra il punto centrale della batteria con velocità di 20mm/s-80mm/s.
Parametri
Struttura | Tipo verticale con la struttura verticale di pressione |
Tensione in ingresso | 380V 50 hertz |
Campo di pressione | 1KN ~ 20KN (controllabile) |
Tolleranza della forza | ±1% |
Gamma di schiacciamento | 0~400MM |
Commutatore dell'unità | Kg/N/Lb |
Gamma di velocità di penetrazione del chiodo | 1 ~ 80mm/s (controllabile) |
Accuratezza di velocità | ±0.1MM/S |
Il chiodo penetra il potere | Pressione di olio |
Spazio di prova | ≥ W300*D300*H200mm |
Dimensione globale | W940XD780XH1620 millimetro |
Finestra di osservazione | 390 x 360mm (vetro protetto contro le esplosioni temperato spesso di 20mm) |
Accensione | Con luce dal lato superiore interno della camera |
Base | Installato con 4 ruote universali e 4 macchine per colata continua di riparazione, gratis muoversi disponibile e riparare. |
Dispositivi protetti contro le esplosioni | Con la funzione del rilascio dell'aria, aspiri l'aria residua che ha prodotto quando prova; Con protetto contro le esplosioni e faccia pressione sulla funzione del rilascio, il tipo magnetico porta dell'adsorbimento di limitazione della pressione dal lato posteriore del gabinetto della protezione (300*300mm), quando con forte scossa dell'aria, la porta di sollievo aperta automaticamente, riducono la forza di scossa di esplosione. |
Fondo della camera | Con il tipo dispositivo dell'estratto della raccolta per l'elettrolito ed i detriti sperimentali. |
Ago dell'acciaio di tungsteno |
Φ3X100MM 10 pezzi Φ5X100MM 10pieces |
Peso a macchina | Circa 400KG |
Metodo dell'esposizione | Touch screen dello SpA |
impianto di scarico 1.Air: Azionamento lungo del motore di asse le lame di alluminio, capaci per scarico che lo spreco aera in qualunque momento.
sistema dell'equilibrio 2.Pressure: La doppia dotazione d'aria del foro, assicura l'equilibrio di pressione dentro la camera.
sistema 3.Maintenance: Tutte le parti che devono smontare tutti con la struttura della trappola, convenienti per manutenzione.
sistema 4.Safety:
(la cerniera d'acciaio 1).Stainless, chiude la porta a chiave della camera, assicura l'aperto non colpito della porta quando con forte flusso d'aria.
(il micro commutatore 2).With sulla porta della camera, soltanto quando la porta della camera ha chiuso il sistema può funzionare normalmente.
(il lato posteriore 3).Chamber con il tipo la progettazione, una cerniera laterale, un altro lato della porta con la forte chiusura magnetica, quando con forte scossa del flusso d'aria, la copertura posteriore aperta automaticamente, così riduce la forza di scossa di esplosione.
(camera 4).Inner con la struttura ad alta temperatura di resistenza, senza cavi elettrici infiammabili o altri materiali.
progettazione 5.Humanization
(1) distanza di circa 800mm fra il banco di schiacciamento ed il pavimento, facile per l'operazione.
(2) il finestrino di osservazione in vetro di carattere di doppio strato, assicura la sicurezza e simultaneamente i tester capaci di osservare la condizione di esecuzione.
(3) luce economizzatrice d'energia sviluppata interna per l'intero spazio di prova, conveniente per l'osservazione.
sistema 6.Camera: Installato con il sistema di alta risoluzione della macchina fotografica, capace per la chiara osservazione del metodo di prova.
Accessori
ago dell'acciaio di tungsteno di 3mm | 10pieces |
ago dell'acciaio di tungsteno di 5mm | 10pieces |
Chiave di Chuck | 1piece |
Morsetto d'acciaio dell'ago | 1 E.A |
Sistema del sensore di pressione | 1E.A. |
Piatto piano di schiacciamento, diametro 150mm | 1piece |
Persona di contatto: Tessa Huang
Telefono: +8618933919125
Fax: 86-020-31143909-805
Il tipo apparecchiatura di collaudo del computer di penetrazione del chiodo di schiacciamento della batteria si conforma SN/T 1414.1-2004 |
