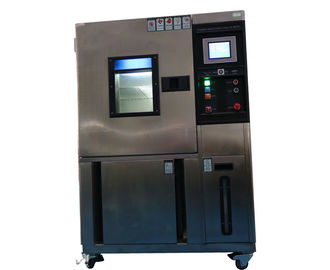

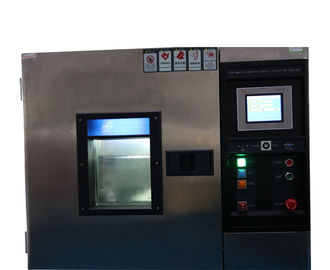

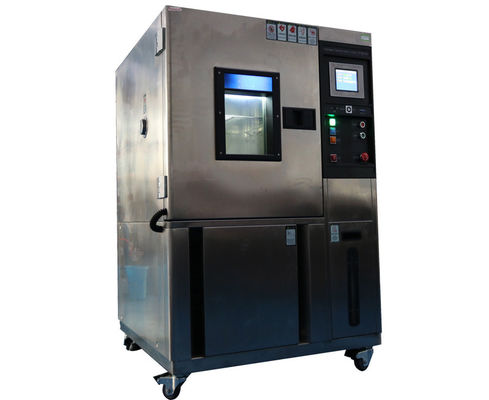

Tester degli apparecchi elettrici di IEC 60068, camera programmabile 150L di umidità di temperatura

Volume di lavoro programmabile 150L della camera di umidità di temperatura del tester degli apparecchi elettrici di IEC 60068

Informazioni di prodotto

Questo dispositivo della prova può simulare lo stato differente dell'ambiente. Così è appropriato verificare la prestazione materiale, come resiste al calore, resiste al freddo, resiste all'umidità, resiste ad asciutto. È progettato e fabbricato conformemente al requisito standard dell'IEC 60068-2-1.1990, IEC60068-2-2.1974 e ect.

Parametri tecnici

1. Volume di lavoro: 150L

2. Gamma di temperature: -40 ℃~ + ℃150

3. Gamma di umidità: RH DI 20% RH~ 98%

*Note: Riferisca a prego sotto il grafico di gamma di uso di umidità!

4. Temperatura ed accuratezza di controllo di umidità: ±0.2℃; ±2.5%RH.

* per garantire superiore alla prestazione 2~4, dovrebbe essere misurato 30 minuti dopo che la temperatura che percepisce le misure è stabile!

5. temperatura ed uniformità di distribuzione di umidità: ±2℃; ±3%RH.

*Note: Per garantire inferiore alla prestazione 6~11, le posizioni di misurazione dovrebbero essere le posizioni di ogni parete 1/6 della zona della prova e dovrebbero essere misurate 30 minuti dopo che la temperatura è stabile!

6. Tempo di riscaldamento: Il riscaldamento dalla temperatura ambiente a 150℃, il tempo di riscaldamento totale è 50 minuti (nell'ambito dello stato del non carico).

7. tempo di raffreddamento: Raffreddandosi dalla temperatura ambiente a -40℃, il tempo di raffreddamento totale è 40mins (nell'ambito dello stato del non carico).

8. dimensioni interne della camera: area campione: 50×50 cm (W×H×D) del×60.

*Note: Il volume di collocazione dei campioni non dovrebbe superare 2/3 della capacità della zona della prova.

9. Spazio dell'installazione di attrezzatura: almeno 920×1600×870cm (W×H×D).

10. Porta della camera di prova: 80 × 105 cm (W×H), totale 1.

11. Alimentazione: ∮ 220 V 50 hertz max 40 A di CA 1

Struttura

Struttura di A. Chamber:

SUS#304, spessore del piatto 1 millimetro.

 Materiale di isolamento: Unità di elaborazione che spuma, spessore 100 millimetri.

Sistema del ciclo di refrigerazione di B. Cooling:

1. Sistemi di refrigerazione:

a. Sistema del ciclo di refrigerazione R404

b. Sistema del ciclo di refrigerazione R23

2. Condensatore: Raffreddato ad aria

3. Modo di espansione: Capillare

4. Evaporatore: Modo del ciclo dell'aria

C. sistema di riscaldamento:

Radiatore: 220 V 2 CHILOWATT

Sistema di D. Humidification:

1. Umidificatore: INSIEME del radiatore 220 V 2. KW× 1 dell'acciaio inossidabile.

2. Lavandino della garza di umidità e adduzione di acqua dell'umidificatore: modo automatico di riempimento.

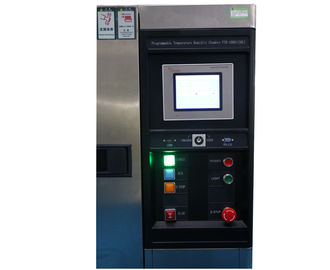

E. sistema di controllo automatico:

1. Controllo TEMI880 dello SpA.

* riferisca prego al manuale di istruzioni del regolatore nel CD.

2. Sensori di umidità e di temperatura: RTD (a bulbo secco/bulbo umido).

* controllato dal circuito.

F. circolazione e reti fognarie di aria:

1. Presa d'aria del ciclo: 1 gruppo

a. materiale: Acciaio inossidabile SUS#304.

b. Aeratore: 1 INSIEME DEL × 1 DEL ∮ 220 V 60W

2. Diametro del tubo di scarico.

G. sistema di protezione:

   Sopra il commutatore di protezione di temperatura

   Protezione della mancanza di acqua

Commutatore e protettore elettromagnetici della corrente di sovraccarico

Nessun commutatore del fusibile

Protettore di sovraccarico del compressore

Fusibile di protezione di circuito di controllo
