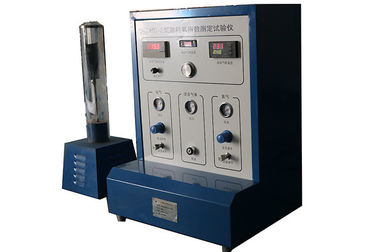

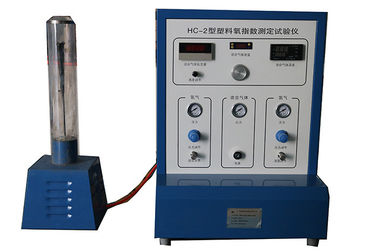

Attrezzatura di prova di plastica di metodo di indice dell'ossigeno ISO4589-1, macchina di prova di comportamento al fuoco

Macchina di prova di plastica di comportamento al fuoco dell'attrezzatura di prova di metodo di indice dell'ossigeno ISO4589-1

Standard

È basata sulla Plastica-determinazione ISO4589-1 di comportamento al fuoco da ossigeno index-part1: Orientamento e la Plastica-determinazione ISO4589-1 di comportamento al fuoco da ossigeno index-part1: Prova di temperatura ambiente.

Applicazione

L'apparato è adatto a prova di combustione di indice dell'ossigeno e l'esemplare che lo spessore dell'esemplare è meno di 10.5mm può stare dritto ed auto-rinforzato nell'ossigeno e nel flusso misto azoto nelle condizioni di prova specificate. Il posto della prova in cui l'indice minimo del tenore in ossigeno richiesto per combustione del campione è mantenuto. È inoltre applicabile al campione con il maggior di 100kg/m prodotto solido omogeneo di densità apparente, materiale laminato o materiale della schiuma ed alcuni materiali della schiuma di cui la densità apparente è di meno di 100kg/m in ossigeno ed il flusso misto azoto nelle condizioni di prova specificate. L'area campione in cui l'indice minimo del tenore in ossigeno richiesto per combustione del campione è mantenuto.

 Parametro

Installazione

1.Users dovrebbe leggere con attenzione la norma ISO4589-1, avere una conoscenza di con e padroneggiare i requisiti di vari indici della prova nella norma, capire la composizione dell'attrezzatura e sapere l'attrezzatura soddisfa le richieste dei parametri.

In questa prova, l'adeguamento del metodo dell'operazione dell'operatore ed i parametri ha una grande influenza sui risultati dei test. Il tester dovrebbe leggere con attenzione la norma e funzionare rigorosamente secondo i requisiti ed i punti dello standard per rendere la prova ripetibile.

In questa prova, l'adeguamento del metodo dell'operazione dell'operatore ed i parametri ha una grande influenza sui risultati dei test. Il tester dovrebbe leggere con attenzione la norma e funzionare rigorosamente secondo i requisiti ed i punti dello standard per rendere la prova ripetibile.

il gruppo di regolazione 2.The di attrezzatura del campione è disposto su un tavolo operatorio adatto ed il cilindro di combustione è disposto in una scatola sigillata con un aspiratore. Connecte il cilindro di combustione e la termocoppia in gruppo di regolazione ed il collegamento del tubo elettrico del riscaldamento, la linea del collegamento fra il dispositivo di raffreddamento a semiconduttore ed il gruppo di regolazione, collega l'alimentazione elettrica del gruppo di regolazione 220V.

il tubo di gomma 3.A è utilizzato per collegare l'estremità a bassa pressione della valvola di limitazione della pressione sul cilindro di ossigeno all'interfaccia sul gruppo di regolazione ed il collegamento fra l'estremità a bassa pressione della valvola di limitazione della pressione sul cilindro dell'azoto e l'interfaccia sul gruppo di regolazione. Un tubo di plastica con il collegamento casuale 8MM è utilizzato per collegare l'interfaccia veloce nel gruppo di regolazione e sotto il cilindro di combustione.

4.Insert la testa del sensore di temperatura della termocoppia (cavo del blu di circa 2MM di diametro) in un piccolo foro nel piatto di alluminio sotto il cilindro.

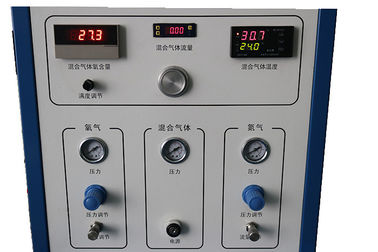

5.When l'alimentazione elettrica dell'attrezzatura è acceso automaticamente, il sensore di temperatura, il riscaldamento ed il lavoro del sistema di refrigerazione e la temperatura del ℃ ±2 ℃.It di portate 23 del cilindro di combustione può girare l'ossigeno sul pannello di controllo e regolare il bottone di pressione del riduttore di pressione dell'azoto ed osserva il manometro sul pannello per fare l'ossigeno sul pannello e sul manometro dell'azoto 0.1MP.

il piatto 6.The e la maglia metallica perforati collegamento casuale sono montati nel cilindro di combustione. Alle perle di vetro umane, installi la maglia metallica porosa del piatto di strato superiore. Secondo il campione da provare, selezioni il dispositivo appropriato del campione per essere installato sulla barretta di sostegno da usare.

Determinazione della portata totale dei gas misti

la norma 7.The specifica che la portata del gas misto nel cilindro di combustione è 40±2mm/s.

Formula per la calcolazione della portata totale dei gas misti: Q=V.S

Nella formula: Q: portata del gas della miscela V: velocità S del gas della miscela: area di sezione del cilindro di combustione

Il diametro del cilindro di combustione dell'attrezzatura è di 80 millimetri.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(se il diametro del cilindro cambia, la portata totale della miscela deve essere ricalcolata)

l'ossigeno 8.Adjust che regola la manopola, fa l'ossigeno scorrere 12.05L/MIN sotto pressione 0.1MP. Il valore d'indicazione del flussometro di massa è 12,05. Quando la temperatura sul termometro è stabile 23 al ℃ del ℃ ±2, il valore d'indicazione del metro del tenore di ossigeno dovrebbe essere regolato a 99.8-99.9, che possono essere regolati dalla piccola resistenza variabile sulla tavola del tenore di ossigeno con il piccolo apri del collegamento casuale.

Spegnebbi l'ossigeno che regola il bottone e che apre l'azoto che regola la manopola, il tasso di flusso di azoto può raggiungere 12,05 l/min sotto pressione 0.1MP, cioè, il valore d'indicazione del flussometro di massa è 12,05. Quando la temperatura sul termometro è stabile 23 al ℃ del ℃ ±2, il valore del metro del tenore di ossigeno dovrebbe essere espresso come 0-0.1.

Esame

1. Prepari 15 o più campioni secondo la norma.

Preparazione del campione

Preparazione dei campioni materiali Auto-rinforzati

Facendo uso del coltello casuale della testa di legno dell'annesso per tagliare l'auto rinforzi il materiale che le necessità di essere provato in 15 pezzi o in più con la punzonatrice o usano altri metodi per tagliare 15 pezzi di materiale di sostegno o di più di auto da usare.

Preparazione dei campioni materiali non auto rinforzati

Tagli i campioni dei materiali non auto rinforzati a 15 pezzi o più dell'esemplare di 140x50mm con le forbici o altri metodi.

2. Selezioni il dispositivo appropriato dell'esemplare secondo la norma ed installilo alla struttura di sostegno nel cilindro di combustione.

3.Install l'esemplare, coprono il tubo di vetro e riguardano l'estremità superiore della copertura di flusso.

4. Secondo il programma di prova, il gas della miscela con 12 l/min portata, la pressione dell'ossigeno sul pannello di controllo e la pressione dell'azoto sono 0,1 MP.The portata di ossigeno e l'azoto è determinato dall'indice conosciuto e sconosciuto dell'ossigeno del campione.

Quando l'indice dell'ossigeno del materiale è conosciuto e deve essere confermato da combustione e se l'indice conosciuto dell'ossigeno è 25, secondo la norma, la lunghezza della fiamma che si sparge giù è registrato dal cronometro. Se il tempo di diffusione non è abbastanza o la fiamma è estinta nel modo, l'ossigeno dovrebbe essere aumentato e l'azoto dovrebbe essere aumentato.

Quando l'indice dell'ossigeno del materiale è sconosciuto, è necessario da cominciare con un indice dell'ossigeno di 18:

Prenda il valore iniziale del tenore di ossigeno come 18,0, la portata totale del gas misto è di 12,05 l/min. osserva la temperatura del regolatore sul pannello di controllo se è 23 al ℃ del ℃ ±2, la temperatura del gas della miscela è stabile 23 al ℃ del ℃ ±2 ed il campione è bruciato dopo 30 S. secondo la norma, la lunghezza della fiamma che si sparge giù è registrato dal cronometro. Se il tempo di diffusione non è abbastanza o la fiamma è estinta nel modo, l'ossigeno dovrebbe essere aumentato e l'azoto dovrebbe essere aumentato.

5.It è se la temperatura di indicazione del termometro sul pannello di controllo è 23 a ℃ ±2 ℃.if che la temperatura è più bassa di 23 ℃ osservato del ℃ ±2, il bottone del riscaldamento dovrebbe essere aperto per riscaldare il gas della miscela, di modo che il gas della miscela può essere bruciato 23 a ℃ ±2 ℃.If la temperatura del gas della miscela è 23 ℃ del ℃ ±2, il campione dovrebbe essere dato fuoco dopo 30 S.

6. Un ugello della candela withф2mm è installato (il carro armato del butano sarà acquistato dall'utente). Regoli la quantità di gas nell'area del butano e bruci la fiamma dell'ugello in modo che la lunghezza della fiamma sia 16 ±4 millimetro e l'esemplare sia bruciato secondo il metodo ed il tempo prescritti dalla norma.

7. Se l'esemplare non può essere bruciato, aumentare il flusso di ossigeno, o ridurre il flusso di azoto allo stesso tempo. Secondo le esigenze dello standard, aumentando il tenore in ossigeno della miscela. Se l'ossigeno si aggiunge o ridotto, la stessa quantità di azoto dovrebbe essere ridotta simultaneamente o aumentata per assicurarsi che la portata totale della miscela sia mantenuta a 12,05 l/min.

8.Burning: Dopo l'accensione, il tempo di combustione è stato registrato con il cronometro e la lunghezza di combustione è stata osservata e la prestazione di combustione di singolo campione è stata valutata secondo la norma.

9. Determini un aumento o una diminuzione nel tenore in ossigeno del gas misto basato su una singola prova e procedi alla prova seguente.

10. Secondo i requisiti ed i punti dello standard, completi la prova dei campioni restanti, calcoli l'indice di K e secondo la deviazione standard del campione.

Rappresentazione schematica elettrica (immagine allegata)
