| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | CNAS |
| Numero di modello: | DP-1, SSW-1, SN-1, SN-2, WCS-1, WTP-1, TS-1 (costo supplementare) |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 45 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | insieme 15 al mese |
| Area della pioggia: | 1000mmX1000mm | Apertura della sgocciolatura: | ¢0.4mm |
|---|---|---|---|
| Altezza della sgocciolatura dell'acqua: | 200mm | Verifichi il tempo: | 10Min |
| standard: | IEC60529 IPX1 a IPX8 | ||
| Evidenziare: | Camera Test ambientali,materiale apparecchiatura di collaudo |
||
Protezione IPX1 dell'ingresso di gradi di codice del IP IEC60529 al sistema di prova IPX8
Introduzione di prodotto:
L'apparecchiatura di collaudo impermeabile è fabbricata conformemente al livello della clausola IEC60529 IPX1 a scopo di prova IPX8.
La macchina è fornita del programma di prova standard, che è a disposizione per essere selezionato per scopo di prova senza affatto prestabilire. Inoltre è fornito del programma definito dall'utente, i parametri della prova può essere definito conformemente alla norma deferent della prova. La piattaforma di caricamento può essere 15° propenso per soddisfare la richiesta inclinata IPX2 di prova.

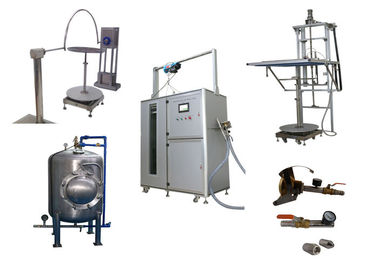

Comprenda i seguenti elementi della prova:
1. Tester verticale della goccia di pioggia (IPX1, IPX2) DP-1
2. Tester d'oscillazione della metropolitana (IPX3, IPX4) SSW-1

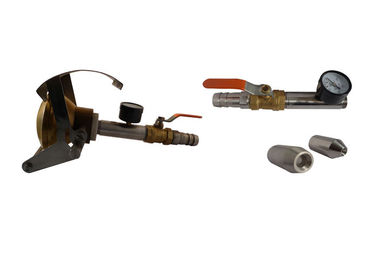

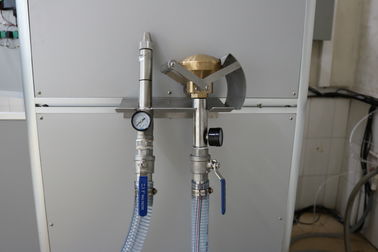

3. Ugello spruzzatore (IPX3, IPX4) SN-1
4. Ugello a getto tenuto in mano (IPX5, IPX6) SN-2
5. Sistema di controllo astuto del rifornimento idrico e (IPX7) WCS-1

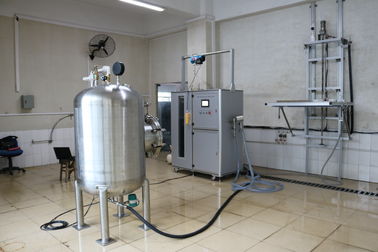

6. Tester WTP-1 di pressione di impermeabilità IPX8
7. Fase girante ribaltabile TS-1

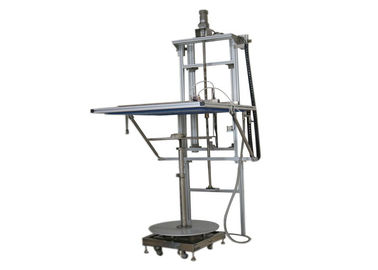

1. Macchina di prova verticale della pioggia del gocciolamento DP-1
Descrizione
Questo dispositivo della prova è di verificare la protezione contro le gocce di acqua verticalmente di caduta. È progettato e fabbricato conformemente al requisito standard IEC60529 della clausola IPX1 e IPX2.
L'aumento e la caduta della scatola del gocciolamento è controllato dal motore. È fornito della tavola obiettiva rotabile di cui la velocità girante è 1r/min per la prova IPX1; Inoltre è fornito di 15°bevel per il campione sostenente per la prova IPX2.
1. Filtro fine dall'acciaio inossidabile per filtrazione della sporcizia.
2. Facendo uso di aria appiattita per soffiare l'acqua dell'ago, per impedire le sostanze reattive dell'acqua e l'ago atmosferico di didascalia. (Il compressore d'aria non è incluso).
3. Ugello medico generale dell'ago dell'acciaio inossidabile, facile comprare, non facile arrugginire.
4. L'ugello dell'ago e l'ago dotano il sedile d'un polverizzatore facendo uso del collegamento della conicità, possono essere sostituiti facilmente senza lo strumento, singolo danneggiamento dell'ugello dell'ago possono essere sostituiti facilmente rapidamente.
Specifiche
| Applicazione | Si applica per condurre IPX1, la prova IPX2. |
| Area della pioggia | 1000mmX1000mm |
| Materiale del carro armato | Acciaio inossidabile |
| Apertura della sgocciolatura | ¢0.4mm |
| Distanza del foro | 20mm |
| Flusso di piovosità | 1mm/Min, 3mm/Min, parametri utente messi (errore: + 0.5mm/min). |
| Altezza della sgocciolatura dell'acqua | 200mm (controlli automaticamente dall'attrezzatura di prova) |
| Verifichi il tempo | 10Min, può essere messo secondo il bisogno |
| Scarico | Automaticamente svuotare l'acqua del carro armato dopo la prova è completato |
| Diametro della piattaforma girevole | Φ600mm |
| Velocità girante della piattaforma girevole | 1r/min |
| Materiale del corpo | Lega di alluminio industriale |
| Controllo | Camera elettrica |
| Dimensioni (LxDxH) | 1100X1200X2600mm |
| Struttura a macchina | Supporto della parete |
| Compressore d'aria (facoltativo, non incluso) | Compressore d'aria silenzioso |

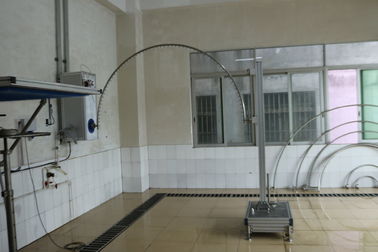

2. Tester d'oscillazione della metropolitana per IPX3 e IPX4 SSW-1
Informazioni di prodotto:
Il tester d'oscillazione del tubo è progettato e fabbricato conformemente al requisito standard di IEC60529 IPX3 e IPX4. È usato per la prova impermeabile del materiale elettrico.
La parte d'oscillazione del tubo di questo dispositivo è controllata dal meccanismo del motore e di manovella-collegamento della regolabile-velocità. Questo dispositivo sta ricambiando l'oscillazione dal posto di ±60°to altro di ±175°with che la velocità ha richiesto dalla norma con l'angolo di regolazione a macchina.
L'adeguamento di angolo è accurato. La struttura è stabile e durevole. È fornita della fase girante attraverso cui la rotazione di 90°can è raggiunta. Inoltre è fornita dell'unità di filtrazione dell'acqua pulita per impedire il foro di spillo incepparsi.
Parametri tecnici:
| No. | Oggetto | parametri |
| 1 | Rifornimento idrico |
Acqua pulita di scorrimento dell'acqua rate>10L/min±5% senza inclusione. Questo dispositivo è fornito dell'unità di filtrazione dell'acqua pulita |
| 2 | La dimensione del tubo d'oscillazione |
Prossimo con R400, R600, tubo d'oscillazione R800 (R200, R1000, R1200, R1400, R1600mm può essere facoltativo), acciaio inossidabile |
| 3 | Foro di acqua | Φ0.4mm |
| 4 | Un angolo incluso di due fori | IPX3: 120°; IPX4: 180° |
| 5 | angolo del pendolo | IPX3: 120°; IPX4: 360° |
| 6 | Pioggia della velocità |
IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°); |
| 7 | Scorrimento dell'acqua | Può essere messo secondo la dimensione del pendolo ed il numero delle vaiolature (0,07 L/minX per foro) |
| 8 | Tempo di prova | 0.01S~99 le ore 59mins, possono essere prestabilite |
| 9 | Manometro | 0~0.25MPa |
| 10 | Requisiti del sito |
La sala di collaudo impermeabile dedicata del IP, la terra dovrebbe essere piana con l'illuminazione 10A impermeabilizzano il commutatore di perdita (o incavo) utilizzato per attrezzatura. Con la buona funzione di affluenza e di drenaggio. Installazione al suolo |
| 11 | L'area | Secondo il tubo d'oscillazione ha scelto |

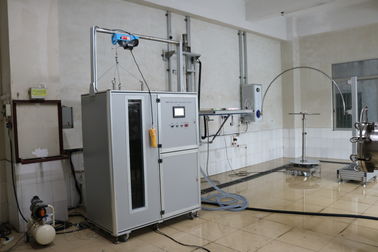

5. Sistema di controllo astuto WCS-1 del rifornimento idrico e
Informazioni di prodotto:
Il sistema di controllo astuto del rifornimento idrico ed è progettato e fabbricato conformemente al requisito standard di IEC60529 IPX1~IPX8 ed al requisito riferito dell'IEC 60598. È usato per la prova impermeabile dell'apparecchio elettrico, quali le apparecchi d'illuminazione.
Parametri tecnici:
1. Il sistema di controllo astuto del rifornimento idrico ed è applicabile a:
(a) Il rifornimento idrico per IPX1~IPX6 impermeabilizza la prova
(b) prova di immersione dell'acqua di IPX7
(c) stoccaggio dell'acqua per la prova di impermeabilità IPX8
(d) controllo automatico per l'attrezzatura impermeabile di tutto
2. Metodo del rifornimento idrico: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione
3. Processo del controllo dell'alimentazione dell'acqua: Dopo che l'utente ha prestabilito il valore di temperatura dell'acqua, il valore dello scorrimento dell'acqua ed il valore di pressione di acqua sul touch screen, il sistema del controllo della temperatura, metri elettronici o monitor in tempo reale digitale del manometro i valori correnti, legga i valori nello SpA con la conversione di dati, quindi automaticamente regoli la velocità di rotazione della pompa tramite il convertitore di frequenza.
4. Innaffi il controllo di tempreture: Il sistema di PID automaticamente controlla ed individua il tempreture dell'acqua, gamma: temperatura ambiente ~ 95℃ (±1℃). T
5. C'è grande flusso e piccolo rifornimento idrico di modi di flusso due.
6. Grande rifornimento idrico di flusso:
(a) È applicabile alla forti prova dello spruzzo d'acqua IPX5~IPX6 e getto di acqua di IPX8
(b) gamma di flusso: 10~100L/min
(c) accuratezza di flusso: ±0.5L/min
(d) flussometro: LWGY-15 tipo flussometro della turbina
(e) pompa idraulica: Tipo pompa centrifuga di CHL8-60L6WBC dell'acciaio inossidabile
7. Piccolo rifornimento idrico di flusso:
(a) È applicabile alla prova impermeabile IPX1~IPX4
(b) gamma di flusso: 1~10L/min
(c) accuratezza di flusso: ±0.5L/min
Flussometro: LWGY-4 tipo flussometro della turbina
(d) pompa idraulica: Tipo pompa centrifuga di CHL2-30L6WBC dell'acciaio inossidabile
8. Serbatoio dell'acqua:
(a) È applicabile a stoccaggio dell'acqua di forte prova dello spruzzo d'acqua IPX5~IPX6, getto di acqua di IPX8, immersione IPX7
(b) volume: 550L
(c) dimensione: W600mmXD660mmXH1400mm
(d) finestra di osservazione: finestra del vetro temperato
(e) dimensione della finestra di osservazione: W200mmXH1250mm
(f) calibro di profondità: acciaio inossidabile
(g) altezza del calibro di profondità: 1300mm, accuracy1mm
(h) controllo livellato liquido: commutatore di galleggiante + tubo di straripamento
9. Sostegno automatico dell'ascensore di immersione IPX7
(a) Distanza di sollevamento: 0~1250mm
(b) dimensione del sostegno: L400mmXW400mm
(c) peso del carico del sostegno: 50Kg
10. Controllo di IPX8
(a) Campo di pressione: 0~0.6Mpa
(b) gamma di tempo: 0~999999s
11. Governo di controllo:
(a) Rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico
(b) regolazione di flusso: metta sul touch screen
(c) rilevazione di temperatura: PID
(d) regolatore: Mitsubishi SpA
(e) interfaccia amichevole: A 7 pollici, touch screen di colore
(f) funzione di controllo: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova.
(g) funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito
12. Filtro: coperture dell'acciaio inossidabile, il centro del filtro fine
13. Materiale del corpo: lega di alluminio industriale
14. Dimensione esterna: 1400mmX750mmX1600mm
15. Alimentazione elettrica: CA 380V, 50HZ
