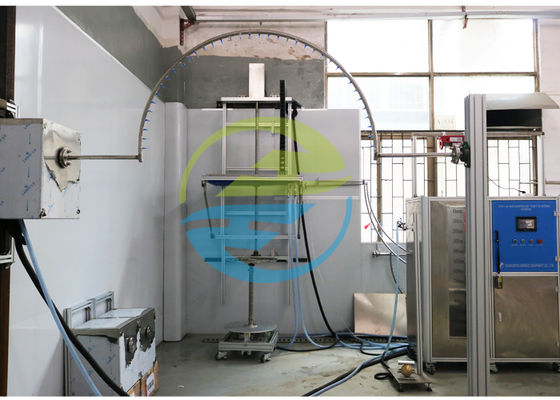

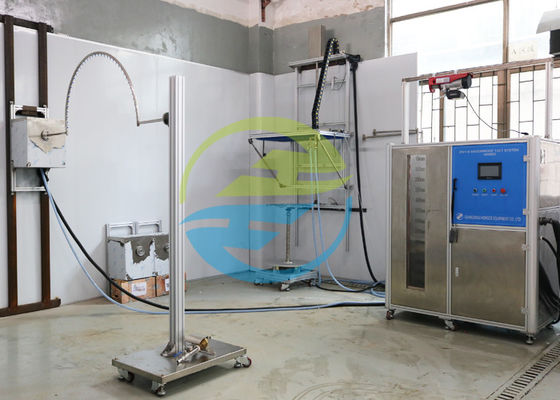

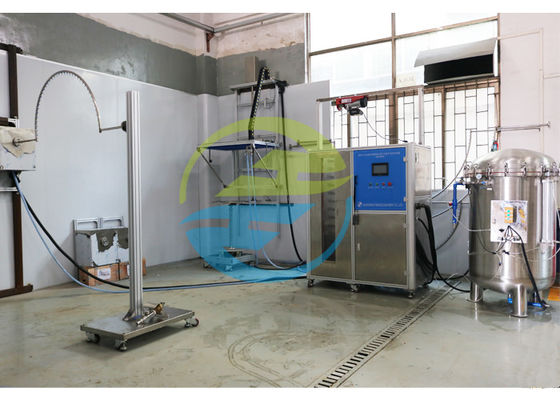

IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8

IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8

IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8
IEC 60592 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment
IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8
Dettagli:
Luogo di origine: La Cina
Marca: HongCe
Certificazione: Third part calibration certificate(cost additional)
Numero di modello: HH0820
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiatable
Imballaggi particolari: compensato
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 20 messi al mese
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: IEC 60592 IPX1 al sistema di prova impermeabile IPX8 Prova: Protezione contro acqua
Dimensione della prova del gocciolamento: 1000*600mm Altezza di gocciolamento: 200mm
dimensione d'oscillazione del tubo: R400, R600, R800 diametro dell'ugello: IPX5: Ф6.3mm; IPX6: Ф12.5mm
Carro armato IPX8: diametro 0,8 metri, altezza 1 metro Diametro della piattaforma girevole: Ø600mm
Evidenziare:

Attrezzatura di prova impermeabile di protezione dell'ingresso

,

Attrezzatura di prova di protezione dell'ingresso IPX8

,

Attrezzatura di prova di protezione dell'ingresso IPX1

IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8



Norma:

Grado IEC60529 di protezione fornito dalle recinzioni (codice del IP), dalle clausole 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 e figura 3, da figura 4, da figura 5 e da figura 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 e IPX8, tabella 3.



Applicazione:

È usato per verificare i gradi di protezione contro l'ingresso dell'acqua indicato dal secondo numero caratteristico.



Attrezzatura di prova del IP



In secondo luogo

caratteristica

numero

Grado di protezione

Prova

le circostanze, vedono

Descrizione sommaria Definizione
0 Non protetto - -
1 Protettivo dalle gocce di acqua verticalmente di caduta Le gocce verticalmente di caduta non avranno effetti nocivi 1 4.2.1
2 Protettivo dalle gocce di acqua verticalmente di caduta quando la recinzione ha inclinato fino a 1 5°

Le gocce verticalmente di caduta avranno no

effetti nocivi quando la recinzione è inclinata a tutto l'angolo fino a 1 5° su entrambi i lati del verticale

1 4.2.2
3 Protettivo da acqua di spruzzatura Innaffiato con acqua ad angolo fino a 60° su entrambi i lati del verticale non avrà effetti nocivi 1 4.2.3
4 Protettivo dalla spruzzatura dell'acqua L'acqua spruzzata contro la recinzione da tutta la direzione non avrà effetti nocivi 1 4.2.4
5 Protettivo dai getti di acqua L'acqua sporgente in getti contro la recinzione da tutta la direzione non avrà effetti nocivi 1 4.2.5
6 Protettivo dai getti di acqua potenti L'acqua sporgente in getti potenti contro la recinzione da tutta la direzione non avrà effetti nocivi 1 4.2.6
7 Protettivo dagli effetti dell'immersione temporanea in acqua L'ingresso dell'acqua nelle quantità che causano gli effetti nocivi non sarà possibile quando la recinzione temporaneamente è immersa in acqua nelle circostanze standardizzate di pressione e di tempo 1 4.2.7
8 Protettivo dagli effetti dell'immersione continua in acqua

Ingresso di acqua nel causare di quantità

gli effetti nocivi non saranno possibili quando la recinzione è immersa continuamente in acqua nelle circostanze che saranno acconsentiti fra il produttore e l'utente ma che sia più severo di per il numero 7

1 4.2.8
9

Protettivo da alta pressione e dalla temperatura

getti di acqua

L'acqua sporgente ad alta pressione ed a temperatura elevata contro la recinzione da alcuna direzione non avrà effetti nocivi 1 4.2.9

Tabella 3 – i gradi di protezione contro l'acqua hanno indicato dal secondo numero caratteristico

Parametro dell'apparecchiatura di collaudo del IP:


1. Protettivo dalle gocce di acqua verticalmente di caduta
Applicazione Si applica per condurre IPX1, la prova IPX2.
Area della pioggia 1000mmX600mm
Materiale del carro armato Acciaio inossidabile
Apertura di gocciolamento Φ0.4mm
Distanza del foro 20mm
Flusso di piovosità 1mm/Min, 3mm/Min, parametri utente messi (errore: + 0.5mm/min).
Altezza di gocciolamento dell'acqua 200mm (automaticamente controllo dall'attrezzatura di prova)
Tempo della prova 10Min, può essere messo secondo il bisogno
Scarico Automaticamente svuotare l'acqua del carro armato dopo che la prova è completata
Materiale del corpo Lega di alluminio industriale
Dimensioni (LxDxH) 1100X1200X2600mm
Struttura della macchina Supporto della parete
Compressore d'aria (facoltativo, non incluso) Compressore d'aria silenzioso
2. Protettivo dalla spruzzatura e dalla spruzzatura dell'acqua (tubo d'oscillazione)
Applicazione Si applica per condurre IPX3, la prova IPX4.
Rifornimento idrico

Acqua pulita di scorrimento dell'acqua rate>10L/min±5% senza inclusione.

Questo dispositivo è fornito dell'unità di filtrazione dell'acqua pulita

La dimensione del tubo d'oscillazione

Venuta standard con R400, R600, tubi d'oscillazione R800

(l'altra dimensione R200, R1000, R1200, R1400, R1600mm può essere facoltativa), acciaio inossidabile

Foro di acqua Φ0.4mm.
Un angolo incluso di due fori IPX3: 120°; IPX4: 180°
angolo del pendolo IPX3: 120°; IPX4: 360°
Pioggia della velocità

IPX3: 4s/time (2×120°);

IPX4: 12s/time (2×360°);

Scorrimento dell'acqua Può essere messo secondo la dimensione del pendolo ed il numero delle vaiolature (0,07 L/minX per foro)
Tempo difficile 0.01S~99 le ore 59mins, possono essere prestabilite
Manometro 0~0.25MPa
Requisiti del sito

La sala di collaudo impermeabile dedicata del IP, la terra dovrebbe essere piana con l'illuminazione

commutatore impermeabile di perdita 10A (o incavo) utilizzato per attrezzatura. Con la buona funzione di affluenza e di drenaggio. Installazione al suolo

L'area Secondo il tubo d'oscillazione ha scelto
3. Protettivo dalla spruzzatura e dalla spruzzatura dell'acqua (ugello spruzzatore)
Rifornimento idrico Il tasso dello scorrimento dell'acqua è acqua pulita 50~150kpa senza inclusione.
Parametri dell'ugello spruzzatore

diametro esterno: Ф102mm

diametro sferico: SФ75.5mm

C'è un foro medio e ci sono 24 fori nel cerchio interno dei fori di cui l'angolo incluso è 30°. Ci sono 96 fori nel cerchio esterno dei fori di cui l'angolo incluso è 15°. 121 foro nel totale.

Il diametro del foro: Ф0.5mm

È fatto di ottone.

Scorrimento dell'acqua 10L/min±5%, misuratore di portata è regolabile
Gamma di manometro 0~0.4Mpa
Deflettore smontabile
Manometro 0~0.25MPa
4. Protettivo dai getti di acqua e dai getti di acqua potenti
Applicazione Si applica per condurre IPX5, la prova IPX6.
Rifornimento idrico

IPX5: Tasso di scorrimento dell'acqua > 12.5L/min±5%;

IPX6: Tasso >100L/min±5% di scorrimento dell'acqua;

Può essere raggiunto dal serbatoio di acqua di acciaio inossidabile e dall'attrezzatura pressurizzata

Il diametro dell'ugello IPX5: Ф6.3mm; IPX6: Ф12.5mm
Scorrimento dell'acqua IPX5: 12.5±0.625L/min, IPX6: 100±5 l/min; Il misuratore di portata è regolabile
La distanza fra l'ugello a getto e la recinzione 2.5~3m
Tempo difficile ² meno di di 1min/m (meno di 3 minuti)
Manometro 0~0.25MPa
5. Protettivo dagli effetti dell'immersione temporanea in acqua e gabinetto di controllo elettrico
Applicabile

() un rifornimento idrico per la prova impermeabile IPX1~IPX6

(b) prova di immersione dell'acqua di IPX7

(c) stoccaggio dell'acqua per la prova di impermeabilità IPX8

(d) controllo automatico per l'intera attrezzatura impermeabile

Serbatoio dell'acqua

È applicabile innaffiare lo stoccaggio di forte prova dello spruzzo d'acqua IPX5~IPX6, getto di acqua di IPX8, immersione IPX7

Volume: 500L

Dimensione: W600mmXD660mmXH1300mm

Finestra di osservazione: finestra del vetro temperato

Dimensione della finestra di osservazione: W200mmXH1250mm

Calibro di profondità: acciaio inossidabile

Altezza del calibro di profondità: 1200mm, accuratezza 1mm

Controllo livellato liquido: commutatore di galleggiante + tubo di straripamento

Governo di controllo

Rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico

Regolazione di flusso: metta sul touch screen

Regolatore: SpA

Funzione di controllo: rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova.

Funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito

Sostegno automatico dell'ascensore di immersione IPX7

Distanza di sollevamento: 0~1200mm

Dimensione del sostegno: L400mmXW400mm

Peso del carico del sostegno: 50Kg

6. Protettivo dagli effetti dell'immersione continua in acqua
Applicazione Si applica per condurre la prova IPX8.
Contenitore a pressione Carro armato di acciaio inossidabile, diametro 0,8 metri, altezza 1 metro
Gamma di adeguamento di pressione 0 ~ 6bar (può essere personalizzato)
Sistema di pressione Pompa di acciaio inossidabile + convertitore di frequenza
Accuratezza del manometro 0,25 gradi, gamma: 10bar
Tempo difficile 0-99min
Pressione di limite massimo 6 barre
Protezione di pressione Protezione del pressostato
7. Piattaforma girevole
Diametro della piattaforma girevole Ø600mm
Supporto del campione Ø600mm
Velocità della piattaforma girevole 1-5 giri/min., regolabili
Angolo ribaltabile 15°
Angolo della prova di rotazione 90°, rotazione continua
Altezza regolabile del tubo telescopico regolabile 300mm, 1200mm-1500mm
Materiale del corpo Lega di alluminio industriale
IEC 60592 IPX1 all'attrezzatura di prova impermeabile di protezione dell'ingresso IPX8 0
