| Nome di prodotto: | Tester tenuto in mano dell'ugello spruzzatore | Garanzia: | 1 anno |
|---|---|---|---|
| Standard: | IEC60529 | Applicazione: | Prova dello spruzzo d'acqua per IPX3 IPX4 |
| Funzione: | Prova del livello di protezione dell'ingresso | Materiale: | Acciaio inossidabile d'ottone + |
| scorrimento dell'acqua: | 10L/min±5% | Diametro esterno dell'ugello spruzzatore: | Ф102mm |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso di IEC 60529,Attrezzatura di prova di protezione dell'ingresso IPX4,Tester tenuto in mano dell'ugello spruzzatore |
||

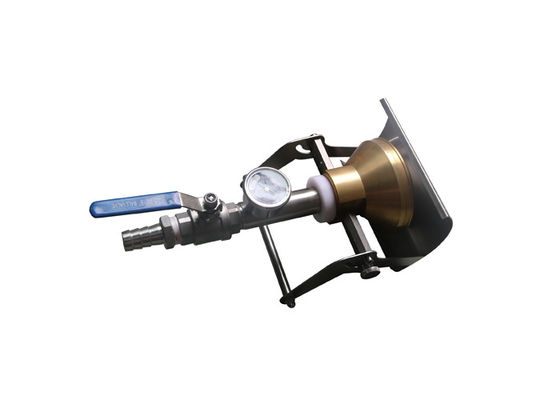

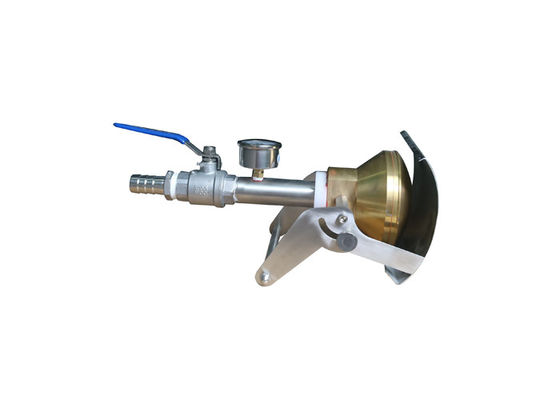

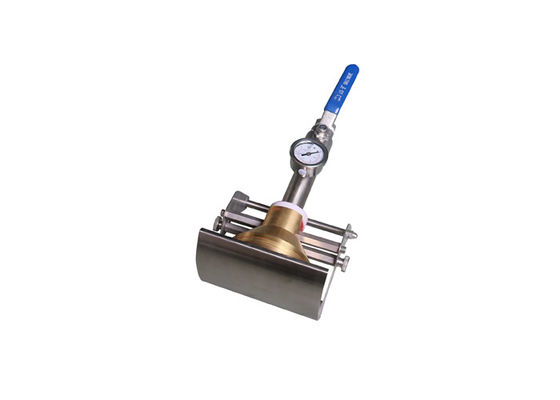

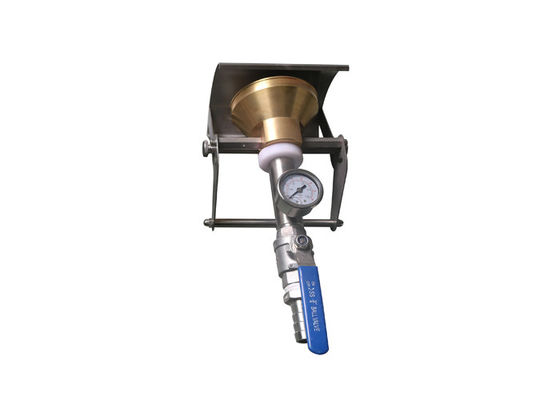

Tester tenuto in mano dell'ugello spruzzatore dell'attrezzatura di prova di protezione dell'ingresso IEC60529 con 121 foro
Descrizione standard:
Resistenza all'umidità 15
15,1 la recinzione dell'apparecchio assicurerà il grado di protezione contro umidità conformemente alla classificazione dell'apparecchio.
La conformità è controllata come specificato in 15.1.1 15.1.2 consideranti, l'apparecchio che non è collegato alle condutture del rifornimento.
L'apparecchio poi resisterà alla prova di forza elettrica di 16,3 e l'ispezione indicherà che non c'è traccia di acqua su isolamento in grado di provocare una riduzione degli spazi e delle distanze di dispersione sotto i valori specificati nella clausola 29.
NOTI la recinzione esterna con attenzione è pulito per rimuovere tutta l'acqua in eccedenza prima di ispezione. La cura deve essere presa quando smantella per evitare spostare tutta l'acqua all'interno dell'apparecchio. Attrezzatura di prova di protezione dell'ingresso
15.1.1 gli apparecchi all'infuori di quei IPX0 classificati sono sottoposti a prove dell'IEC 60529 come segue:
– Apparecchi IPX1 come descritto nella preposizione subordinata 14.2.1;
– Apparecchi IPX2 come descritto nella preposizione subordinata 14.2.2;
– Apparecchi IPX3 come descritto nella preposizione subordinata 14.2.3a;
Apparecchi del − IPX4 come descritto nella preposizione subordinata 14.2.4a;
– Apparecchi IPX5 come descritto nella preposizione subordinata 14.2.5;
– Apparecchi IPX6 come descritto nella preposizione subordinata 14.2.6;
– Apparecchi IPX7 come descritto nella preposizione subordinata 14.2.7. Per questa prova l'apparecchio è immerso in NaCl contenente acqua di circa 1%.
NOTI l'ugello spruzzatore tenuto in mano può essere usato per provare gli apparecchi che non possono essere disposti sotto il tubo d'oscillazione specificato nell'IEC 60529.
Le valvole dell'acqua che contengono le parti in tensione e che sono comprese in tubi flessibili esterni per il collegamento di un apparecchio alle condotte dell'acqua sono sottoposte a prova specificata per gli apparecchi IPX7. Attrezzatura di prova di protezione dell'ingresso
Norma: Grado IEC60529 di protezione fornito dalle recinzioni (codice del IP) del IPX3 e del IPX4, IEC60884-1, IEC60335-1, IEC60598-1.
Applicazione: È usata per la prova di IPX3 e di IPX4.
Campione: L'apparecchiatura della prova con le funzioni della prova dell'acqua, quali gli apparecchi elettronici, lampade, gabinetti elettrici, componenti elettriche, automobile, motociclo, prodotti elettrici (quali lo strumento automobilistico, tutti i tipi di commutatori, i micro motori, ecc.)
Caratteristica: La differenza fra IPX3 e IPX4 è che il deflettore dovrebbe essere rimosso nella prova IPX4. Per fare le coperture in ogni direzione possibile sta spruzzando, questo dispositivo può essere usata con una tavola girante del campione.
Attrezzatura di prova di protezione dell'ingresso
Parametri:
| Oggetto | Parametro |
| Alimentazione in ingresso entrata | Monofase AC220V, 50Hz |
| Rifornimento idrico | Il tasso dello scorrimento dell'acqua è >10L/min±5%, pressione è acqua pulita 50~150kpa senza inclusione. |
| Parametri dell'ugello spruzzatore |
Diametro esterno: Ф102mm diametro sferico: SФ75.5mm 121 foro di Ф0.5mm; 1 foro al centro i circoli ristretti 1 di 12 fori a 30°pitch 4 cerchi esterni di 24 fori a 15°pitch Schermo-alluminio muoventesi Ugello-ottone dello spruzzo |
| Scorrimento dell'acqua | 10L/min±5%, misuratore di portata è regolabile |
| Manometro | 50~150Kpa, gamma di manometro 0~0.25Mpa |
| Deflettore | Smontabile |
| Requisiti del sito |
La sala di collaudo impermeabile dedicata del IP, la terra dovrebbe essere piana con l'illuminazione Con la buona funzione di affluenza e di drenaggio. |
| Tempo difficile | Controllo manuale, almeno 5min |
